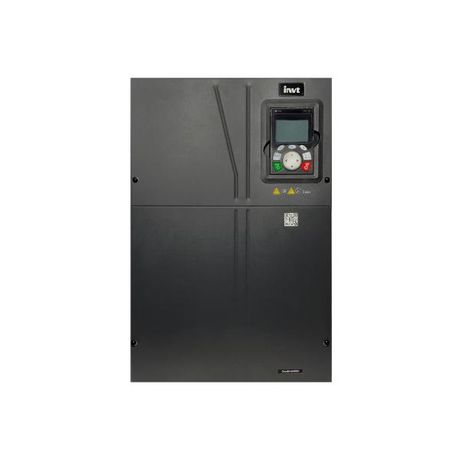

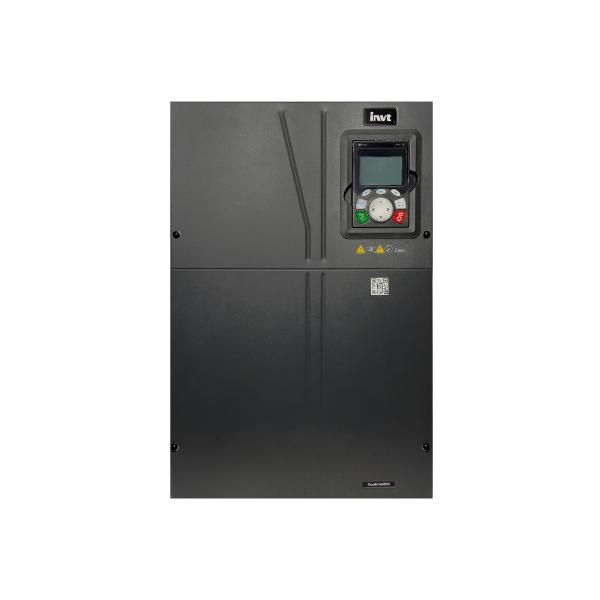

Преобразователь частоты GD350A-090G/110P-4 90/110 кВт 380 В INVT 90001-03687

Преобразователь частоты INVT GD350A-090G/110P-4 90/110 кВт 380 В предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель сочетает высокую мощность и надёжную работу в условиях переменной нагрузки, что делает её популярным решением для оборудования с постоянными требованиями к энергоэффективности.

Назначение и область применения

Преобразователь частоты INVT GD350A-090G/110P-4 90/110 кВт 380 В управляет скоростью вращения двигателя путём изменения частоты и напряжения питания. Это позволяет плавно запускать оборудование, снижать перегрузки и экономить электроэнергию. Применяется в системах с переменной нагрузкой: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ и других приводах, где важна точная настройка режима работы.

Технические характеристики

• Мощность: 90 кВт (для генераторного типа G) / 110 кВт (для насосного типа P)
• Напряжение питания: 380 В +-15%, трёхфазное
• Выходная частота: до 400 Гц
• Рабочий ток: соответствует заявленной мощности при 380 В
• Защита корпуса: IP20 (внутренняя установка)
• Управление: V/F и DTC (векторное управление без датчика)
• Перегрузочная способность: 120% на 60 секунд

Совместимость и монтаж

Преобразователь частоты INVT GD350A-090G/110P-4 90/110 кВт 380 В совместим с большинством трёхфазных асинхронных двигателей до 110 кВт. Для монтажа требуется свободное пространство вокруг устройства для теплоотвода - минимум 100 мм с каждой стороны. Подключение выполняется через силовые клеммы L1/L2/L3 (вход) и U/V/W (выход). Обязательно заземление корпуса. Кабели входа и выхода должны быть экранированными, особенно при длинных линиях - чтобы избежать помех.

Безопасность и стандарты

Преобразователь частоты GD350A-090G/110P-4 90/110 кВт 380 В соответствует международным нормам EMC и безопасности IEC 61800-5-1. Устройство имеет встроенную защиту от перегрева, переполнения, перенапряжения, недостаточного напряжения и короткого замыкания на выходе. Не предназначено для взрывоопасных сред.

Преимущества

• Поддерживает два режима управления - V/F и DTC - для широкого круга задач
• Экономия энергии за счёт адаптивного регулирования скорости вместо механических дросселей
• Гибкая настройка параметров через кнопки на панели или внешний интерфейс
• Стабильная работа даже при колебаниях сети
• Интегрированный тормозной модуль для быстрого останова (при необходимости)

Ограничения применения

• Не работает с однофазными двигателями
• Запрещён монтаж во влажных, пыльных или химически агрессивных средах без дополнительной защиты
• Не рекомендован для частых циклов включения/выключения более 10 раз в час - возможен перегрев
• Требуется обязательный фильтр на входе при наличии чувствительного оборудования рядом
• Не подходит для работы с синхронными двигателями без специальной прошивки

Примеры использования

• Водонагревательные системы - регулирование подачи воды по давлению
• Конвейеры на пищевых производствах - плавный старт и изменение скорости
• Вентиляционные установки - автоматическое поддержание уровня воздухообмена
• Центробежные насосы - снижение расхода энергии при малой нагрузке
• Лифтовые механизмы - точное позиционирование и безопасное торможение

Практические советы

• Выбирайте тип G (генераторный) для универсальных применений, тип P (насосный) - для насосов и вентиляторов
• Проверьте соответствие номинала двигателя и преобразователя - 90 кВт - это минимальный порог, 110 кВт - максимальный
• При использовании в условиях высоких температур - усильте принудительное охлаждение
• Настройте параметры ускорения и замедления - слишком резкие переходы вызывают скачки тока
• Обновите прошивку перед первым запуском - производитель часто выпускает исправления для стабильности
• Не забудьте подключить тормозной резистор, если двигатель часто останавливается под нагрузкой
