Преобразователь частоты A650 380В 3Ф 90кВт 176А M | A650-33E90M ONI IEK

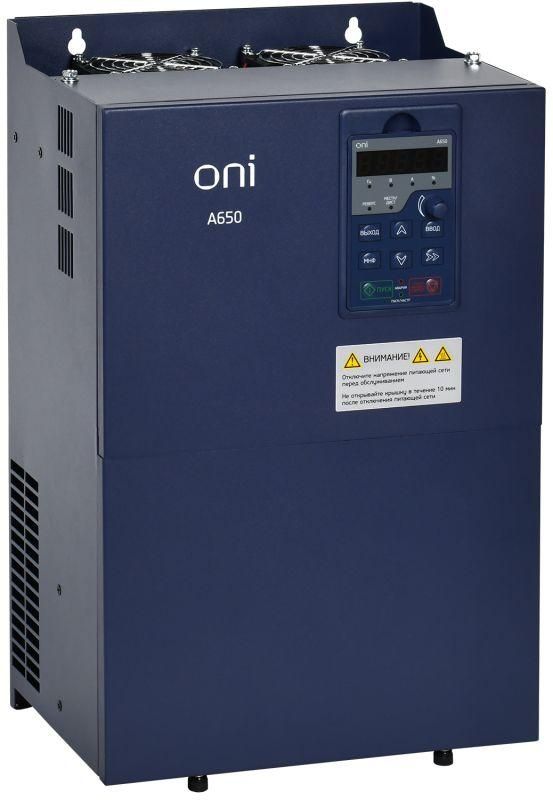

Преобразователь частоты ONI A650-33E90M - устройство для точного регулирования скорости трёхфазного двигателя мощностью до 90 кВт на базе сети 380 В. Подходит для автоматизации насосов, вентиляторов и других механизмов с переменной нагрузкой. Название, бренд и артикул указаны в соответствии с техническими требованиями промышленного оборудования.

Назначение и область применения

Преобразователь частоты ONI A650-33E90M предназначен для управления асинхронными электродвигателями в системах, где требуется изменение скорости вращения - например, в насосных станциях, вентиляционных установках, конвейерах и компрессорах. Особенность модели - оптимизация работы под нагрузку, что снижает потребление электроэнергии и продлевает срок службы оборудования. Применяется исключительно в промышленных условиях, соответствует требованиям для работы в закрытых электрощитовых помещениях.

Технические характеристики

• Напряжение питания: 380 В +-10%, трёхфазное
• Выходная мощность: 90 кВт
• Номинальный выходной ток: 176 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными приводами, включая шпиндели и центрифуги
• Максимальное выходное напряжение: 400 В - обеспечивает достаточную амплитуду сигнала для двигателей с запасом по напряжению
• Тип преобразования: непосредственный (без промежуточного постоянного тока) - повышает КПД за счёт уменьшения числа преобразовательных этапов
• Частота входной сети: 50/60 Гц - совместим с сетями России и стран СНГ
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и влаги; требует установки в закрытом щите
• Встроенное управление: да - содержит микроконтроллер с программным обеспечением для автономной работы
• Поддержка MODBUS RTU - позволяет интегрировать устройство в системы SCADA и PLC через RS-485

Совместимость и монтаж

Преобразователь частоты ONI A650-33E90M совместим с большинством трёхфазных асинхронных двигателей мощностью до 90 кВт. Для подключения необходимо соблюдать полярность фаз L1/L2/L3 и PE. Монтаж выполняется на вертикальной поверхности внутри электрощита с принудительной вентиляцией. Минимальный зазор вокруг корпуса - 100 мм с каждой стороны для теплоотвода. Кабельные вводы рассчитаны на провода сечением до 50 мм2. Устройство не имеет встроенного фильтра EMI - при чувствительном оборудовании рекомендуется внешняя фильтрация.

Безопасность и стандарты

Преобразователь частоты ONI A650-33E90M соответствует требованиям ГОСТ IEC 61800-5-1 и ГОСТ Р 51317.11-2008 по электромагнитной совместимости и безопасности. Защита от перегрузки, перегрева, замыкания и потери фазы реализована аппаратно и программно. Отключение происходит при превышении порогов, заданных заводскими настройками. Электроизоляция выполнена в соответствии с классом II.

Преимущества

• Встроенная система каскадного управления - позволяет контролировать до нескольких насосов из одного устройства, экономя место и стоимость системы
• Специализированные алгоритмы для насосов и вентиляторов - поддерживают режимы «по давлению», «по уровню», «по расходу» без внешних датчиков
• Работа на частоте до 600 Гц - уникальна среди аналогичных решений, открывает возможности для высокоскоростных применений
• MODBUS - упрощает интеграцию в существующую автоматизацию без дорогостоящих интерфейсов
• Увеличенный мощностной ряд линейки A650 - возможность масштабирования проекта в будущем без изменения типа управления

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP20 не допускает воздействия пыли, воды, брызг
• Не работает с однофазными двигателями - только трёхфазные
• Требует стабильного напряжения сети - скачки выше +-10% вызывают отключение
• Не поддерживает CANopen, Profibus, EtherNet/IP - только MODBUS RTU
• Запрещается эксплуатация при температуре ниже 0 C и выше +50 C

Примеры использования

• Автоматическая насосная станция водоснабжения - три насоса работают в каскаде, один в резерве, всё управление через один A650-33E90M
• Вентиляционная система в цеху - регулирует скорость вентиляторов в зависимости от концентрации газов
• Центробежный компрессор - работа на частоте 450–550 Гц для поддержания давления в трубопроводе
• Линия производства с высокоскоростными шпинделями - использование 600 Гц для точной настройки оборотов

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может повредить двигатель
• Используйте термореле или датчики температуры рядом с преобразователем - даже при IP20 перегрев возможен при плохой вентиляции
• Настройте параметры «время разгона» и «время торможения» под механическую нагрузку - слишком быстрый старт создаёт ударные нагрузки
• Для систем с длинными кабелями между ПЧ и двигателем (более 50 м) используйте экранированные кабели и выводы на землю
• Обновите прошивку через USB-порт, если доступны новые версии от производителя - это исправляет известные ошибки и добавляет функционал
