Преобразователь частоты OptiCore A300-90K-Н75К-380-0-T |342677| КЭАЗ

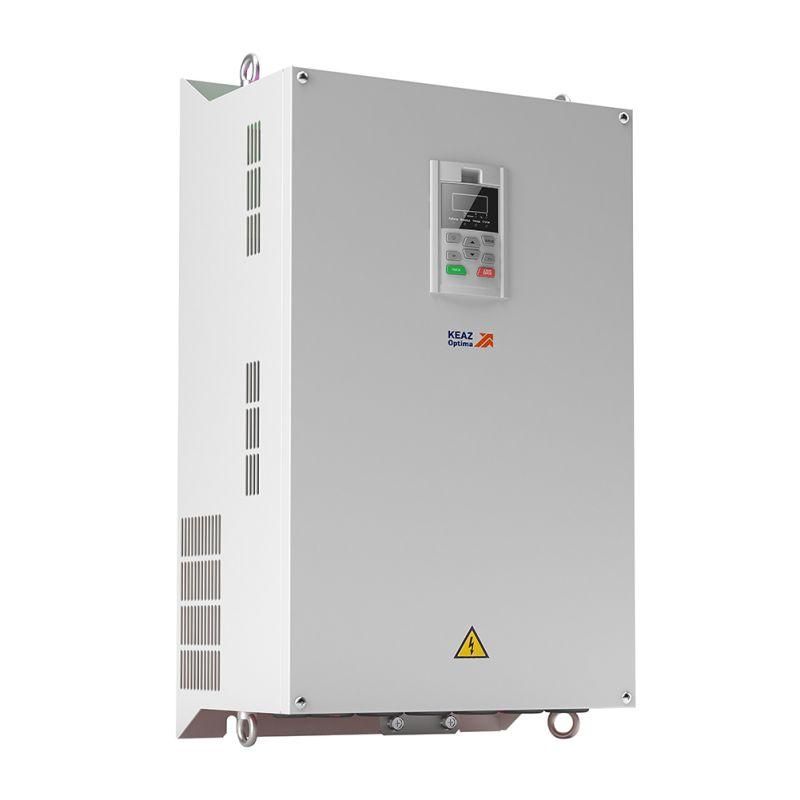

Преобразователь частоты A300-90K-Н75К-380-0-T от КЭАЗ предназначен для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Модель рассчитана на работу в промышленных условиях с сетью 380 В и мощностью до 90 кВт, обеспечивая надёжное управление оборудованием в автоматизированных системах.

Назначение и область применения

Преобразователь частоты A300-90K-Н75К-380-0-T используется для управления электродвигателями в системах, где требуется изменение скорости вращения - например, на конвейерах, насосах, вентиляторах, компрессорах и станках с ЧПУ. Подходит как для разомкнутых, так и для замкнутых систем управления по скорости. Применяется в машиностроении, пищевой, химической, энергетической и других отраслях промышленности.

Технические характеристики

• Номинальная мощность: 90 кВт
• Номинальный ток: 176 А
• Сетевое напряжение: 380 В (трёхфазное)
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными двигателями
• Тип преобразования: U-преобразователь напряжения - формирует переменное напряжение с регулируемой частотой
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки в закрытом щите
• Интерфейс связи: RS-485 - для подключения к контроллерам, HMI или SCADA-системам
• Подключение к ПК: да - через адаптер RS-485/USB для настройки и диагностики
• Способ задания параметров: ручной - через кнопки и дисплей на корпусе

Совместимость и монтаж

Преобразователь частоты A300-90K-Н75К-380-0-T совместим с трёхфазными асинхронными и синхронными двигателями с постоянными магнитами. Для монтажа необходима установка в электрощит с защитой от пыли и влаги (IP20 не допускает открытую установку). Обязательно соблюдать требования к проводке: использовать кабели сечением, соответствующим току 176 А, и предусмотреть тепловые зазоры вокруг устройства для естественной вентиляции. Подключение к ПК осуществляется через USB-RS485 адаптер и программное обеспечение КЭАЗ.

Безопасность и стандарты

Преобразователь частоты A300-90K-Н75К-380-0-T соответствует требованиям безопасности для промышленного оборудования. Установка должна выполняться в соответствии с ПУЭ и нормами ГОСТ Р 51317. Наличие интерфейса RS-485 и возможности подключения к ПК позволяет реализовать функции удалённого контроля и аварийной сигнализации, повышающие безопасность эксплуатации.

Преимущества

• Высокая максимальная частота (600 Гц) - поддерживает работу с высокоскоростными приводами
• Гибкая настройка через ручной интерфейс и ПК - удобство при первичном запуске и обслуживании
• Широкая совместимость с типами двигателей - универсальное решение для различных задач
• Цифровой интерфейс RS-485 - легко интегрируется в современные системы автоматизации
• Производитель КЭАЗ - проверенная российская технология с сервисной поддержкой

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP20 исключает использование вне шкафа
• Требуется принудительная вентиляция при длительной работе на пределе нагрузки - перегрев возможен без достаточного воздушного потока
• Ручное задание параметров не подходит для частой смены режимов - для таких задач лучше использовать внешний контроллер
• Не имеет встроенного фильтра EMI - при чувствительных системах может потребоваться внешняя фильтрация помех

Примеры использования

• Конвейерная лента в пищевом цехе - плавный пуск и регулировка скорости для избежания повреждений продукта
• Вентиляционная система в производственном помещении - экономия энергии за счёт снижения оборотов при низкой нагрузке
• Насосная станция - точное поддержание давления в трубопроводе
• Фрезерный станок с ЧПУ - управление скоростью шпинделя до 600 Гц для обработки сложных деталей

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей току 176 А - недостаточное сечение вызывает нагрев и отказ
• Обеспечьте свободное пространство минимум 10 см со всех сторон для теплоотвода
• Используйте внешние контакторы для отключения питания - преобразователь не является коммутирующим устройством
• Настройку параметров начинайте с заводских значений, затем корректируйте под конкретный двигатель
• Для долгосрочной эксплуатации рекомендуется периодически проверять состояние радиаторов и вентиляторов (при наличии)
• Артикул 342677 - сохраняйте его при заказе запчастей или запросе техподдержки от КЭАЗ
