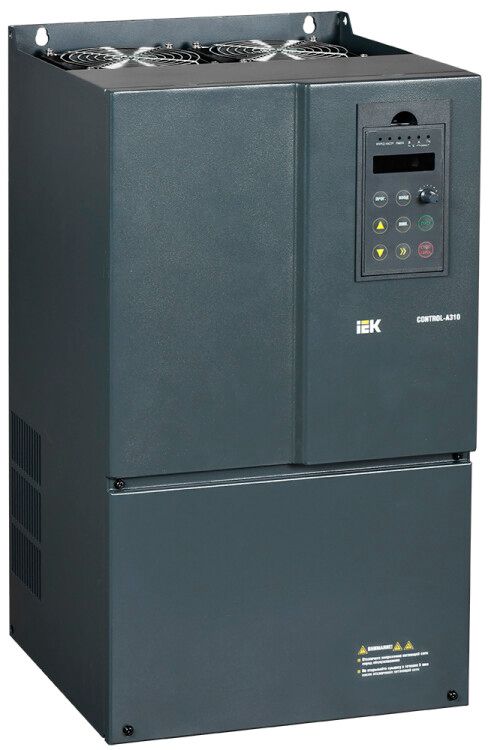

Преобразователь частоты CONTROL-A310 380В 3Ф 93-110кВт 176-210А IEK - CNT-A310D33V93-110TE

Преобразователь частоты CONTROL-A310 380В 3Ф 93-110кВт 176-210А предназначен для точного регулирования скорости асинхронных двигателей в промышленных и коммерческих системах. Бренд IEK (ИЭК) предлагает эту модель как надёжное решение для задач, где важна энергоэффективность и гибкость управления. Артикул cnt-a310d33v93-110te соответствует модели на 93–110 кВт с током до 210 А.

Назначение и область применения

Преобразователь частоты CONTROL-A310 управляет работой асинхронных электродвигателей, изменяя частоту и напряжение питания. Это позволяет плавно регулировать скорость вращения, снижать пиковые нагрузки и экономить электроэнергию. Подходит для промышленных автоматизированных линий, насосных станций, вентиляторов, конвейеров, компрессоров и других механизмов с переменной нагрузкой. Может использоваться как в производственных цехах, так и в коммерческих зданиях - офисах, торговых центрах, ЖКХ.

Технические характеристики

• Сетевое напряжение: 400 В (трёхфазное)
• Выходное напряжение: до 380 В (регулируемое)
• Номинальный выходной ток: 210 А
• Номинальная мощность двигателя: 93–110 кВт
• Максимальная выходная частота: 3200 Гц - поддерживает высокоскоростные приводы (например, шпиндели станков)
• Тип преобразования: непосредственный (AC-AC), без промежуточного постоянного тока
• Частота сети: 50/60 Гц - совместим с европейскими и международными сетями
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требуется установка в закрытый щит
• Управление: ручное через переднюю панель, дистанционное через PLC, SCADA, HMI
• Интерфейсы: один порт RS-485 с поддержкой Modbus RTU
• Поддержка энкодера - для замкнутых систем позиционирования
• Встроенный DC-дроссель - есть не во всех версиях, проверяйте конкретную сборку
• PID-регулятор - для стабилизации давления, уровня, температуры
• Виртуальные реле - программируемые логические функции без внешних устройств
• Контроль расстояния перемещения - для позиционирующих систем (конвейеры, лифты)
• Перегрузочная способность: до 180% от номинала на 60 секунд
• Специальный насосный режим - оптимизация работы насосов с учетом кривой Q-H
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты CONTROL-A310 монтируется в электрощиты класса IP54 и выше. Установка возможна только в сухих, проветриваемых помещениях без конденсата. Клеммы входа/выхода рассчитаны на медные кабели сечением согласно таблице производителя - используйте кабели с изоляцией 75C и выше. Съёмная панель управления позволяет удобно настраивать параметры без вскрытия корпуса. Для подключения энкодера используется отдельный разъём - внимательно сверьте схему подключения. Монтаж выполняется горизонтально, с минимальным зазором 100 мм вокруг устройства для теплоотвода. Не допускается установка рядом с источниками сильных помех (частотники большей мощности, сварочные аппараты).

Безопасность и стандарты

Преобразователь частоты CONTROL-A310 соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрева, перенапряжения, перегрузки по току и потери фазы реализована на уровне оборудования. Наличие встроенного DC-дросселя снижает уровень гармонических искажений в сети. Все функции безопасности активны по умолчанию и не отключаются пользователем.

Преимущества

• Съёмная русифицированная панель - быстрый доступ к настройкам без инструментов
• Modbus RTU - легко интегрируется в существующие системы автоматизации
• Поддержка энкодера - возможность точного позиционирования без дополнительных контроллеров
• PID-регулятор - исключает необходимость внешнего ПИД-контроллера
• Насосный режим - снижает расход энергии на 20–40% при работе с жидкостями
• Компактный дизайн - экономия места в щите, особенно важно при модернизации старых установок
• Высокая перегрузочная способность - выдерживает кратковременные пики нагрузки

Ограничения применения

• IP20 - нельзя устанавливать в сырых, пыльных или открытых зонах без дополнительной защиты
• Не подходит для взрывоопасных сред (Zone 1/2, Div. 1/2)
• DC-дроссель есть не во всех сериях - при заказе уточняйте комплектацию
• Максимальная частота 3200 Гц - недостаточно для некоторых высокоскоростных шпинделей (>4000 Гц)
• Нет встроенного фильтра EMI - при чувствительном оборудовании рекомендуется внешний фильтр
• Требуется качественная сеть: колебания напряжения более +-10% могут вызывать аварийные остановки

Примеры использования

• Насосная станция водоснабжения - плавный запуск, поддержание давления по PID
• Ленточный конвейер на заводе - регулировка скорости в зависимости от загрузки
• Вентиляционная система в торговом центре - адаптация к числу людей и температуре
• Шлифовальный станок - управление оборотами шпинделя с помощью энкодера
• Компрессор воздуха - снижение потребления при малой нагрузке благодаря насосному режиму

Практические советы

• Выбирая CONTROL-A310, убедитесь, что номинальный ток двигателя не превышает 210 А - лучше брать запас 10–15%
• Для долгой службы используйте кабели с термостойкой изоляцией и соблюдайте правила прокладки: силовые и слаботочные цепи разделяйте минимум на 30 см
• Настройку начинайте с заводских параметров - не меняйте всё сразу. Используйте меню “Автопараметризация” для типовых двигателей
• При подключении энкодера - используйте экранированный кабель и заземлите экран с одной стороны
• Если в вашей системе много частотников - убедитесь, что они не находятся рядом друг с другом, чтобы избежать взаимных помех
• Обновляйте прошивку через RS-485 - производитель периодически выпускает исправления для поведения в особых условиях
• Запишите текущую конфигурацию перед обслуживанием - съёмная панель сохраняет данные только при питании
