Преобразователь частоты A650 380В 3Ф 110кВт 210А M | A650-33E110M ONI IEK

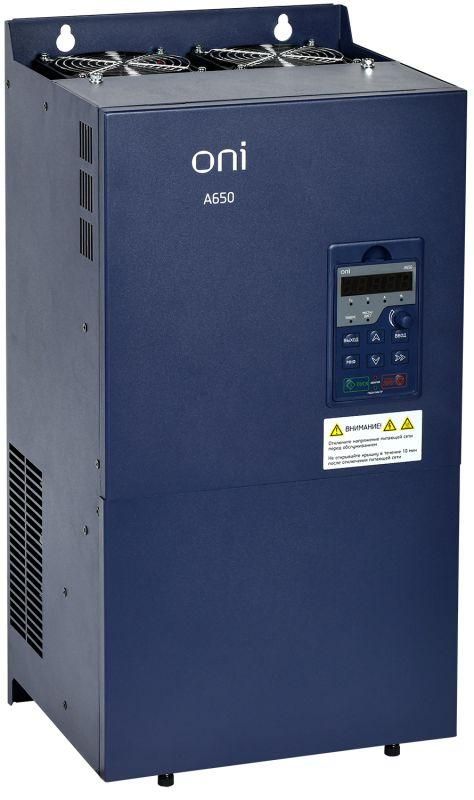

Преобразователь частоты ONI A650-33E110M - устройство для точного регулирования скорости трёхфазных двигателей мощностью до 110 кВт на базе сети 380 В. Подходит для управления насосами, вентиляторами и другим насосно-вентиляторным оборудованием в промышленных условиях.

Назначение и область применения

Преобразователь частоты ONI A650-33E110M предназначен для управления асинхронными двигателями переменного тока путём изменения частоты и напряжения питания. Особенно эффективен там, где требуется плавный запуск, регулирование скорости или экономия электроэнергии за счёт адаптации нагрузки под реальные потребности системы.

Основные области применения: системы водоснабжения, канализации, кондиционирования, вентиляции, циркуляционные контуры, конвейеры и другие установки с насосно-вентиляторной нагрузкой. Устройство оптимизировано для работы в составе каскадных систем из нескольких насосов.

Технические характеристики

• Напряжение сети: 380 В +-10%, трёхфазное
• Выходная мощность: 110 кВт
• Номинальный выходной ток: 210 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными двигателями (например, шпинделями, компрессорами)
• Максимальное выходное напряжение: 400 В - соответствует стандартному уровню питания промышленных двигателей
• Частота сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Тип преобразователя: Непосредственный - преобразование происходит без промежуточного постоянного тока, повышает КПД и снижает габариты
• Степень защиты: IP20 - защита от контакта с внутренними деталями и крупными предметами; не предназначена для открытых или влажных помещений
• Управление: Встроенная плата управления с возможностью программирования через интерфейс
• Протокол связи: MODBUS RTU - возможность интеграции в SCADA, PLC и другие системы автоматизации

Совместимость и монтаж

Преобразователь частоты ONI A650-33E110M рассчитан на подключение к трёхфазным двигателям с номинальным током до 210 А и мощностью до 110 кВт. Для правильной установки необходимо соблюдать следующие условия:

• Использовать кабель с медными жилами, соответствующий токовой нагрузке (минимум 95 мм2 для входа, рекомендовано 70–95 мм2 для выхода)
• Обеспечить свободное пространство вокруг корпуса для теплоотвода - минимум 100 мм сбоку и сверху
• Подключать только через автоматический выключатель с характеристикой D или C (в зависимости от типа нагрузки)
• Не допускать подключения к однофазной сети или к сети с напряжением выше 415 В
• Заземление обязательно - клемма PE должна быть надёжно соединена с контуром заземления объекта

Безопасность и стандарты

Преобразователь частоты ONI A650-33E110M соответствует требованиям безопасности EN 61800-5-1 и ГОСТ Р МЭК 61800-5-1. Обладает встроенную защиту от:

• перегрузки по току
• перегрева силовых элементов
• замыкания на землю
• потери фазы
• перенапряжения и понижения напряжения сети

Степень защиты IP20 исключает использование устройства во влажных, пыльных или взрывоопасных средах. Для таких условий требуется внешняя герметичная панель или шкаф.

Преимущества

• Встроенная система каскадного управления - позволяет контролировать до нескольких насосов одновременно, обеспечивая равномерную нагрузку и резервирование
• Специализированные алгоритмы для насосов - поддерживают режимы “по давлению”, “по расходу” и “по уровню” без внешних датчиков
• Высокая частота выхода (600 Гц) - открывает возможности для управления высокоскоростными механизмами
• MODBUS - легко интегрируется в существующие системы автоматизации без дополнительных модулей
• Непосредственная схема преобразования - меньше потерь, выше надёжность, меньший нагрев по сравнению с классическими двухзвенными преобразователями

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, пылью или агрессивной средой - степень защиты IP20 не обеспечивает защиту от брызг и пыли
• Не подходит для работы с однофазными двигателями или сетью 220 В
• Не рекомендуется использовать без фильтров на выходе при наличии чувствительного оборудования рядом (возможно влияние высших гармоник)
• Работает только с асинхронными двигателями - несовместим с синхронными, шаговыми или коллекторными моторами
• Требует профессиональной настройки - неквалифицированная программа может вызвать аварийные отключения или повреждение двигателя

Примеры использования

• Автоматическая система водоснабжения многоквартирного дома - три насоса работают в каскаде, один в резерве, давление поддерживается на уровне 3,5 бар
• Вентиляция производственного цеха - скорость вентиляторов изменяется в зависимости от температуры воздуха
• Циркуляционный насос в системе теплоснабжения - работает в режиме “по температуре обратки”, снижая энергопотребление ночью
• Линия производства с высокоскоростным шпиндельным приводом - частота 500–600 Гц используется для точной обработки материалов

Практические советы

• Перед первым запуском выполните автонастройку двигателя - используйте функцию “ID Auto-Tuning” для точной передачи параметров мотора
• При использовании в каскаде - задавайте приоритеты насосов, чтобы избежать частых включений одного и того же устройства
• Для долгой службы - проверяйте состояние радиаторов и вентиляторов охлаждения каждые 6 месяцев
• При подключении к длинным кабелям (>50 м) - установите выходной dV/dt-фильтр, чтобы защитить изоляцию двигателя
• Настройка через MODBUS - используйте регистры 40001–40050 для контроля частоты, тока и состояния отказов
• Не закрывайте корпус - даже при установленном в шкафу, необходима принудительная вентиляция
