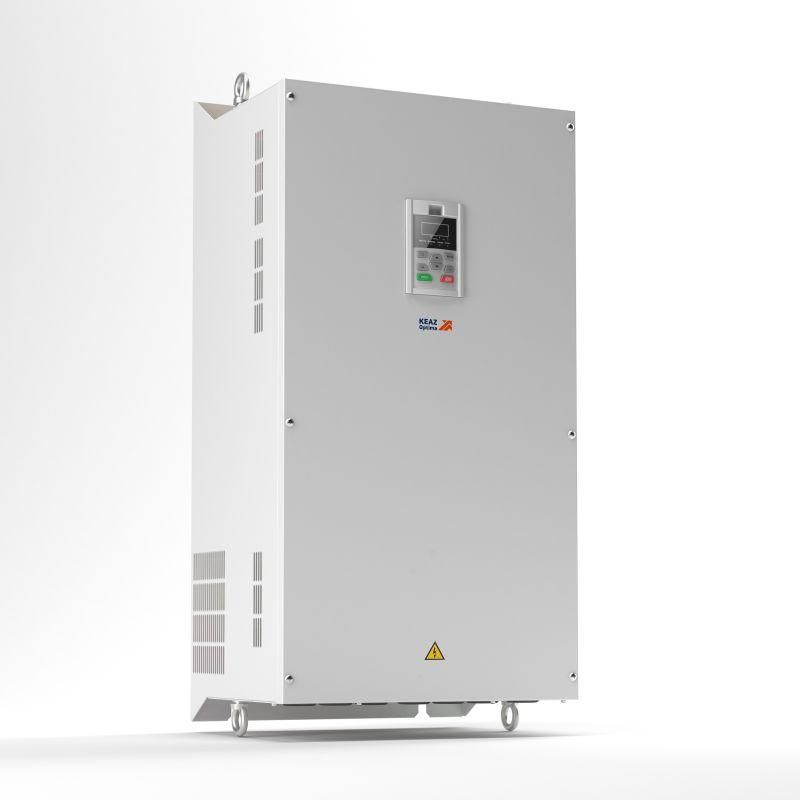

Преобразователь частоты OptiCore A600-Н110К-380-0-0 | 348459 КЭАЗ

Преобразователь частоты A600-Н110К-380-0-0 от КЭАЗ - это трёхфазный U-преобразователь напряжения мощностью 110 кВт, предназначенный для точного регулирования скорости и момента асинхронных и синхронных двигателей с постоянными магнитами. Подходит для промышленных автоматизированных систем, где важна надёжность, энергоэффективность и гибкость управления.

Назначение и область применения

Преобразователь частоты A600-Н110К-380-0-0 используется для управления электродвигателями в системах, требующих плавного запуска, точной регулировки скорости и высокой динамики. Применяется в приводах конвейеров, насосов, компрессоров, краново-мостового оборудования, станков с ЧПУ и других установках с переменной нагрузкой. Благодаря наличию рекуперации, идеально подходит для задач с частым торможением - например, лифтов, эскалаторов или испытательных стендов.

Технические характеристики

• Мощность: 110 кВт
• Номинальный ток: 210 А
• Сетевое напряжение: 342–484 В (трёхфазное)
• Выходная частота: до 600 Гц
• Тип преобразования: U-преобразователь напряжения
• Частота сети: 50/60 Гц
• Степень защиты: IP20 (для установки внутри шкафа)
• Рекуперация: да - возможность возврата энергии в сеть при торможении
• Интерфейсы связи: RS-485, CAN, Profibus, Modbus TCP/IP, EtherCAT
• Управление: векторное, с ПИД-регулятором
• Задание параметров: через встроенную клавиатуру или внешние интерфейсы

Совместимость и монтаж

Преобразователь частоты A600-Н110К-380-0-0 совместим с асинхронными двигателями до 110 кВт и синхронными двигателями с постоянными магнитами. Для монтажа требуется установка в закрытом электрощите с обеспечением вентиляции - степень защиты IP20 исключает использование на открытом воздухе или в пыльных средах. Масса устройства и габариты соответствуют стандартным рамкам для промышленных преобразователей; клеммы рассчитаны на провода сечением до 50 мм2. Обязательно соблюдать требования к заземлению и расстоянию между устройствами для теплоотвода.

Безопасность и стандарты

Преобразователь частоты A600-Н110К-380-0-0 соответствует требованиям безопасности IEC 61800-5-1 и EN 61800-3. Встроенные функции защиты включают перегрузку по току, перегрев, потерю фазы, короткое замыкание и перенапряжение. Наличие тормозного прерывателя предотвращает повреждение силовой части при избыточном напряжении на шине постоянного тока.

Преимущества

• Векторное управление - обеспечивает высокую точность контроля момента даже на низких оборотах
• Встроенный тормозной прерыватель - снижает потребность во внешних тормозных резисторах
• ПИД-регулятор - позволяет реализовать замкнутые системы управления без внешнего контроллера
• Широкий набор коммуникационных интерфейсов - упрощает интеграцию в SCADA, PLC и IoT-системы
• Расширенные входы/выходы - позволяют подключить датчики, кнопки, сигнализацию без дополнительных модулей
• Крановые функции - оптимизированы для работы с грузоподъёмными механизмами (плавный подъём, противовес, безопасное торможение)

Ограничения применения

Преобразователь частоты A600-Н110К-380-0-0 нельзя использовать вне защищённых помещений - IP20 не обеспечивает защиту от пыли и влаги. Не подходит для питания однофазных двигателей или сетей ниже 342 В. При работе с длинными кабелями (более 100 м) необходимо применять фильтры dV/dt или синусоидальные фильтры для защиты изоляции двигателя. Также не рекомендуется эксплуатировать при температуре выше +45 C без принудительного охлаждения.

Примеры использования

• Лифты и эскалаторы - благодаря рекуперации снижаются затраты на энергию
• Цеховые конвейеры - точная синхронизация скоростей нескольких приводов
• Насосные станции - регулирование давления по сигналу от датчика
• Краны и домкраты - использование крановых функций для безопасного перемещения грузов
• Испытательные стенды - работа на высоких частотах до 600 Гц для тестирования турбин и редукторов

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети и параметров двигателя - особенно при использовании синхронных машин с постоянными магнитами
• Настройте ПИД-регулятор через интерфейс связи (Modbus/TCP или Profibus), чтобы избежать ручного ввода сложных коэффициентов
• При наличии нескольких преобразователей A600 используйте CAN или EtherCAT для синхронизации - это уменьшает задержки и повышает точность
• Не забывайте про обязательное заземление корпуса и правильное подключение тормозного резистора (если он установлен)
• Обновляйте прошивку через USB или Ethernet - КЭАЗ периодически выпускает улучшенные версии с новыми алгоритмами управления
