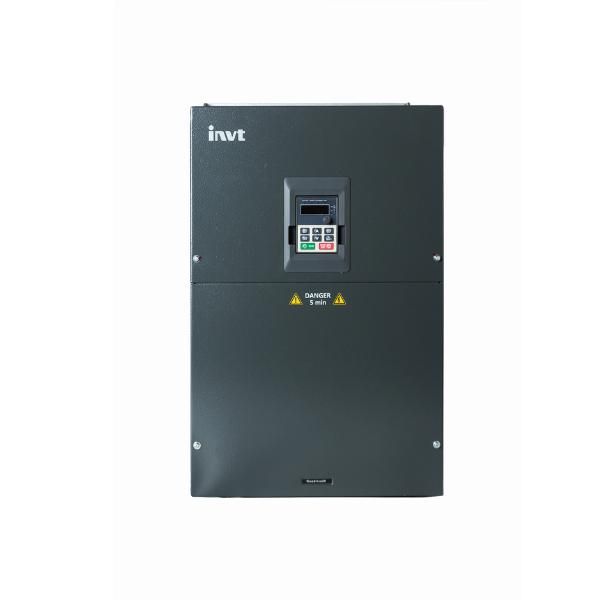

Преобразователь частоты GD20-110G-4 110кВт 380В INVT 90001-01478

Преобразователь частоты GD20-110G-4 110 кВт 380 В от INVT предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь частоты обеспечивает стабильную работу оборудования при изменяющихся нагрузках, снижает энергопотребление и продлевает срок службы моторов.

Назначение и область применения

Преобразователь частоты GD20-110G-4 110 кВт 380 В управляет работой электродвигателей мощностью до 110 кВт, позволяя плавно менять скорость вращения вала. Он применяется там, где требуется точная настройка режима работы: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ, системы вентиляции и кондиционирования. Подходит для постоянной и циклической нагрузки в условиях промышленного производства.

Технические характеристики

• Мощность: 110 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: 0–400 Гц (регулируемая)
• Тип управления: V/F и векторный контроль
• Степень защиты корпуса: IP20 (для установки внутри шкафа)
• Работа при температуре: от –10 C до +50 C
• Перегрузочная способность: 150 % тока за 60 секунд, 180 % тока за 3 секунды

Совместимость и монтаж

GD20-110G-4 110 кВт 380 В совместим с большинством трёхфазных асинхронных двигателей стандарта IEC. Для монтажа требуется установка в закрытом электрощите с принудительной вентиляцией из-за отсутствия защиты выше IP20. Клеммы для подключения питания и двигателя расположены снизу и сверху устройства - доступ к ним возможен после снятия крышки. Обязательно соблюдайте полярность фаз L1/L2/L3 и заземление. Максимальная длина кабеля между преобразователем и двигателем - 100 метров (при использовании экранированного кабеля).

Безопасность и стандарты

Преобразователь частоты GD20-110G-4 110 кВт 380 В соответствует требованиям EN 61800-5-1 и EN 61800-3 - нормам безопасности и электромагнитной совместимости для промышленных устройств. Встроенная защита от перегрева, перегрузки, короткого замыкания, потери фазы и перенапряжения. Устройство не предназначено для работы во взрывоопасных средах.

Преимущества

• Энергоэффективность: снижение потребления электроэнергии до 30 % при переменной нагрузке
• Гладкий пуск: исключает гидроудары и механические удары в приводах
• Автоматическая адаптация: векторный алгоритм управления повышает точность момента даже при малых оборотах
• Интегрированный PID-регулятор: позволяет напрямую управлять давлением, уровнем или расходом без внешнего контроллера

Ограничения применения

• Не работает от однофазной сети - требует трёхфазного питания 380 В +-10 %
• Запрещена установка вне электрощита - IP20 не защищает от пыли и брызг
• Не рекомендован для краново-металлургических механизмов с частыми реверсами и высокими динамическими нагрузками
• Не поддерживает функции связи Modbus RTU через RS-485 без дополнительного модуля

Примеры использования

• Вентиляция в производственных цехах - автоматическое регулирование скорости в зависимости от температуры
• Насосная станция водоснабжения - поддержание постоянного давления в трубопроводе
• Ленточные конвейеры на пищевых предприятиях - плавный запуск и остановка для предотвращения проскальзывания
• Фрезерные станки - точная настройка скорости резания по материалу детали

Практические советы

• Выбирайте преобразователь частоты GD20-110G-4 110 кВт 380 В с запасом по мощности, если двигатель часто работает на пределе - особенно при высоких температурах окружающей среды
• Обязательно используйте входной реактор и выходной dV/dt-фильтр при длинных кабельных линиях (>50 м) - это продлит жизнь изоляции двигателя
• Настройте параметры ускорения/замедления - слишком быстрый разгон вызывает скачки тока, что может сработать защита
• Проверьте соответствие номинала двигателя и преобразователя: 110 кВт - это максимальная мощность, но лучше использовать двигатели 90–105 кВт для надёжной работы
• При первом запуске выполните автопараметризацию - она определит параметры двигателя автоматически, минимизируя риск ошибок
