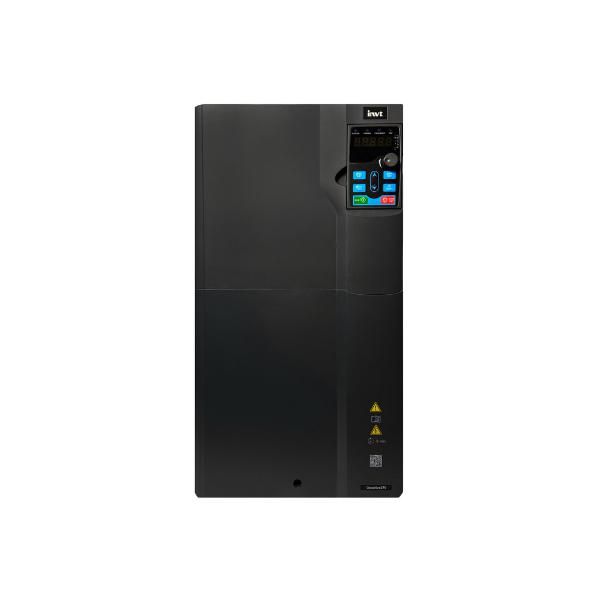

Преобразователь частоты GD270-110-4 110кВт 380В INVT 11001-02109

Преобразователь частоты 110 кВт 380 В GD270-110-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель обеспечивает точное управление мощностью до 110 кВт при напряжении 380 В, что делает её надёжным решением для оборудования с переменной нагрузкой.

Назначение и область применения

Преобразователь частоты 110 кВт 380 В GD270-110-4 INVT используется для управления электродвигателями, где требуется изменение оборотов — например, на насосах, вентиляторах, конвейерах, компрессорах и станках. Он заменяет механические способы регулирования, снижая энергопотребление и износ оборудования. Подходит для постоянного режима работы в цехах, на производствах и в коммунальных системах.

Технические характеристики

• Мощность: 110 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: 0–400 Гц (регулируемая)
• Тип управления: V/F и векторный контроль
• Степень защиты корпуса: IP20 (внутренняя установка)
• Рабочая температура: –10…+50 °C
• Габариты: соответствуют стандартному формату для преобразователей этой мощности

Устройство работает от сети 380 В ±15%. Выходная мощность рассчитана на двигатели с номиналом 110 кВт. Управление осуществляется через встроенные кнопки и интерфейс, совместимый с внешними контроллерами.

Совместимость и монтаж

Преобразователь частоты 110 кВт 380 В GD270-110-4 INVT совместим с большинством трёхфазных асинхронных двигателей до 110 кВт. Для подключения требуются силовые кабели сечением не менее 35 мм² (для медных жил, согласно таблицам ПУЭ). Клеммы для входа/выхода расположены сбоку — доступны после снятия крышки. Обязательно соблюдать полярность фаз L1/L2/L3 и заземление PE. Монтаж допускается только в закрытых щитах с принудительной вентиляцией — устройство не защищено от пыли и влаги (IP20).

Безопасность и стандарты

Преобразователь частоты 110 кВт 380 В GD270-110-4 INVT соответствует требованиям EN 61800-5-1 и IEC 61800-3. Встроенная защита от перегрузки, перенапряжения, недостаточного напряжения, перегрева и короткого замыкания. Наличие функции торможения по постоянному току позволяет безопасно останавливать двигатель без механических тормозов.

Преимущества

• Высокая эффективность при частичных нагрузках — экономия электроэнергии до 30%
• Интегрированный PID-регулятор для автоматического поддержания заданного параметра (давления, уровня, скорости)
• Простой запуск и настройка через меню на дисплее
• Поддержка RS-485 Modbus RTU для интеграции в системы АСУ ТП
• Низкий уровень шума при работе благодаря оптимизации ШИМ

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP20 исключает использование в сыром, пыльном или агрессивном окружении
• Не рекомендован для работы с однофазными двигателями или синхронными машинами без доработки
• Требуется обязательное охлаждение — при температуре выше +40 °C возможны аварийные отключения
• Не поддерживает питание от генераторов без стабилизированного выходного напряжения

Примеры использования

• Вентиляционные системы — регулировка скорости в зависимости от потребности в воздухе
• Насосные станции — плавный пуск и поддержание давления в трубопроводе
• Ленточные конвейеры — изменение скорости перемещения материалов
• Центробежные компрессоры — снижение расхода энергии при малой нагрузке
• Оборудование для пищевой промышленности — точное управление процессами смешивания и транспортировки

Практические советы

• Перед первым запуском проверьте правильность подключения фаз и наличие заземления — неверное подключение повредит модуль IGBT
• При длительной работе на низких оборотах убедитесь, что двигатель имеет собственный вентилятор — самонагнетаемые модели могут перегреваться
• Настройте параметры ускорения и замедления — слишком быстрый пуск вызывает скачки тока, слишком медленный — снижает производительность
• Используйте входной реактор, если сеть имеет высокую помеховую активность или часто бывают просадки напряжения
• Запишите все настроенные параметры — они сохранятся при отключении питания, но потеряются при смене платы управления
