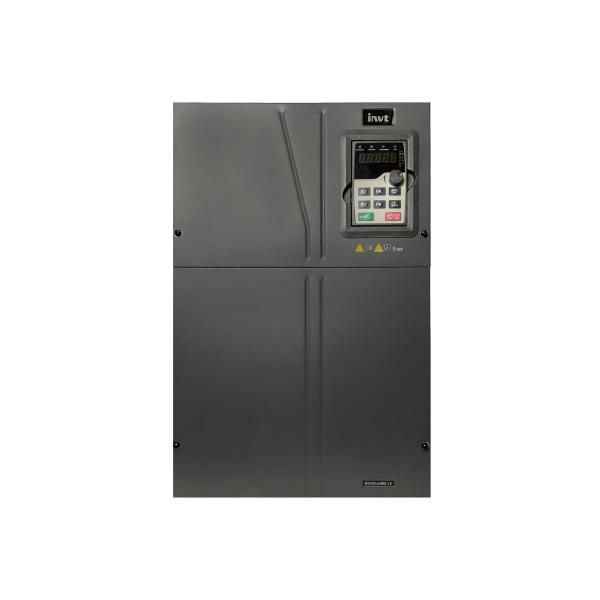

Преобразователь частоты GD350-19-110G-4-B Crane 110кВт 380В INVT 90001-02629

Преобразователь частоты GD350-19-110G-4-B 110кВт 380В от INVT предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь частоты обеспечивает стабильную работу оборудования при изменяющихся нагрузках, снижает энергопотребление и продлевает срок службы моторов.

Назначение и область применения

Преобразователь частоты GD350-19-110G-4-B используется для управления двигателями мощностью до 110 кВт, работающими от сети 380 В. Он применяется там, где требуется плавный запуск, точная настройка скорости или экономичное управление энергией. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других механизмов с переменной нагрузкой.

Технические характеристики

• Мощность: 110 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: 0–400 Гц (регулируемая)
• Тип управления: V/F и векторное (без датчика)
• Степень защиты корпуса: IP20 (для установки внутри шкафа)
• Работа при температуре: от –10 C до +50 C
• Перегрузочная способность: 150 % тока за 60 секунд, 180 % тока за 3 секунды

Совместимость и монтаж

Преобразователь частоты GD350-19-110G-4-B совместим с большинством трёхфазных асинхронных двигателей стандарта IEC. Для монтажа требуется установка в закрытом электрощите с принудительной вентиляцией из-за отсутствия высокой степени защиты (IP20). Клеммы для подключения питания и двигателя расположены снизу и сверху устройства - соблюдайте правила подвода кабелей. Обязательно заземлите корпус и используйте входной реактор при наличии помех в сети. Максимальная длина кабеля между преобразователем и двигателем - до 100 метров без фильтра.

Безопасность и стандарты

Преобразователь частоты GD350-19-110G-4-B соответствует требованиям EN 61800-5-1 и EN 61800-3 - нормам безопасности и электромагнитной совместимости для приводных систем. Устройство имеет встроенную защиту от перегрева, перенапряжения, недонапряжения, короткого замыкания и потери фазы.

Преимущества

• Высокая эффективность при работе на низких оборотах благодаря векторному управлению
• Энергосбережение до 30–50 % по сравнению с механическим регулированием
• Гладкий пуск без ударных нагрузок на двигатель и приводную систему
• Интегрированный PID-регулятор для автоматического поддержания заданного параметра (давления, уровня, расхода)
• Простая настройка через встроенный панельный интерфейс с LED-индикацией

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - IP20 не защищает от пыли и брызг воды
• Не рекомендован для постоянной работы при температуре выше +50 C
• Не подходит для однофазных сетей или двигателей меньшей мощности без адаптации параметров
• Требует качественного напряжения сети - скачки более +-10 % могут вызвать аварийную остановку

Примеры использования

• Вентиляционная система цеха - плавное изменение скорости в зависимости от потребности в воздухе
• Насосная станция водоснабжения - поддержание давления в трубопроводе без перелива
• Ленточный конвейер на пищевом производстве - точная скорость перемещения продуктов
• Центробежный компрессор - снижение мощности при малой нагрузке, чтобы избежать холостого хода

Практические советы

• Выбирайте преобразователь частоты GD350-19-110G-4-B с запасом по мощности, если двигатель часто работает на пределе - особенно при частых пусках
• При использовании длинных кабелей к двигателю устанавливайте выходной dV/dt-фильтр, чтобы защитить изоляцию обмоток
• Настройте параметры ускорения/замедления - слишком быстрый разгон увеличивает ток и нагрев
• Обновляйте прошивку, если доступна новая версия от INVT - это повышает стабильность и расширяет функционал
• Зарегистрируйте устройство по артикулу 90001-02629 на сайте производителя - получите доступ к руководству, параметрам по умолчанию и техподдержке
