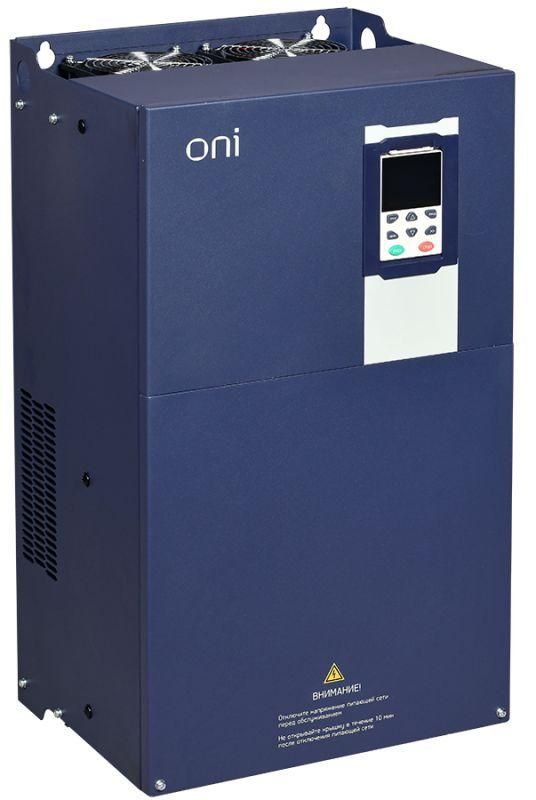

Преобразователь частоты K750 380В 3 фазы, мощность 110-132кВт 210-253А, IP20 ONI - K750-33-110132M IEK

Преобразователь частоты ONI (IEK) k750-33-110132m предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 110 кВт. Устройство обеспечивает стабильную работу в жестких промышленных условиях благодаря защите IP20 и векторному управлению с обратной связью.

Назначение и область применения

Преобразователь частоты ONI (IEK) k750-33-110132m используется для управления электродвигателями в системах, где требуется изменение скорости вращения — например, на конвейерах, насосах, вентиляторах, лифтах, подъёмниках и компрессорах. Подходит для работы в промышленных зонах, объектах ЖКХ и строительстве. Применяется там, где важны энергоэффективность, плавный запуск и точная настройка режимов работы.

Технические характеристики

• Сетевое напряжение: 380 В переменного тока, три фазы
• Номинальная входная мощность: 110 кВт
• Номинальный выходной ток: 210 А
• Максимальный выходной ток: до 253 А (кратковременно)
• Максимальная выходная частота: 600 Гц
• Максимальное выходное напряжение: 483 В
• Частота сети: 50 / 60 Гц
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Тип преобразования: непосредственный (AC–AC), без промежуточного постоянного тока
• Управление: векторное с обратной связью (для высокой точности контроля момента и скорости)
• Интерфейсы связи: один порт RS-485, поддержка Modbus RTU
• Настройка параметров: через LCD-панель на корпусе, удалённо по сети или внешним устройствам
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI (IEK) k750-33-110132m совместим с большинством трёхфазных асинхронных двигателей мощностью до 110 кВт. Для подключения требуются силовые кабели сечением, соответствующим току 210–253 А. Клеммы рассчитаны на надёжное соединение с медными проводниками. Монтаж выполняется на вертикальной поверхности в закрытом щите с хорошей вентиляцией — из-за IP20 устройство не защищено от пыли и влаги. Обязательно соблюдайте правила электромагнитной совместимости: используйте экранированные кабели для сигнальных цепей, заземлите корпус и установите входные реакторы при наличии помех в сети.

Безопасность и стандарты

Преобразователь частоты соответствует требованиям безопасности для промышленного оборудования. Сертифицирован в соответствии с нормами ЕЭК и ГОСТ Р IEC 61800-5-1. Защита от перегрева, перегрузки по току, потери фазы и замыкания на землю реализована аппаратно и программно. Наличие LCD-интерфейса позволяет оперативно диагностировать аварийные состояния.

Преимущества

• Высокая точность управления благодаря векторной схеме с обратной связью — особенно важно для позиционирования и подъёма грузов
• Поддержка Modbus и RS-485 упрощает интеграцию в автоматизированные системы
• LCD-панель с интуитивным меню снижает время настройки и обслуживания
• Широкий диапазон выходной частоты (до 600 Гц) позволяет использовать двигатель выше номинала — например, для высокоскоростных шпинделей
• Кратковременная перегрузка до 253 А даёт запас на пиковые нагрузки

Ограничения применения

• Не предназначен для открытых площадок или помещений с повышенной влажностью — степень защиты IP20 исключает использование без корпуса
• Не работает с однофазными двигателями или синхронными машинами без специальной настройки
• Требует качественного питания: колебания напряжения более ±10% могут вызывать отказы
• Не рекомендован для взрывоопасных сред — отсутствует взрывозащита
• При работе на максимальной мощности необходима принудительная вентиляция

Примеры использования

• Лифтовые механизмы — плавный пуск и точная остановка
• Вентиляционные системы — экономия электроэнергии при изменении нагрузки
• Конвейеры на пищевых производствах — регулирование скорости по технологическим требованиям
• Циркулярные пилы и токарные станки — высокая точность оборотов при работе с твёрдыми материалами
• Насосные станции — адаптация под давление в трубопроводе

Практические советы

• Перед первым запуском проверьте правильность подключения фаз — неверная последовательность повредит двигатель
• Используйте входной фильтр и дроссель при наличии частых скачков напряжения в сети
• При подключении к PLC или SCADA-системе настройте Modbus-адрес и скорость передачи (обычно 9600 бод, 8N1)
• Не забывайте про тепловую нагрузку — в закрытых шкафах температура должна оставаться ниже +40 °C
• При длительной работе на пределе мощности (более 80%) увеличьте периодичность осмотра радиаторов и вентиляторов
• Запишите заводские параметры перед настройкой — можно восстановить их через меню “Сброс”
