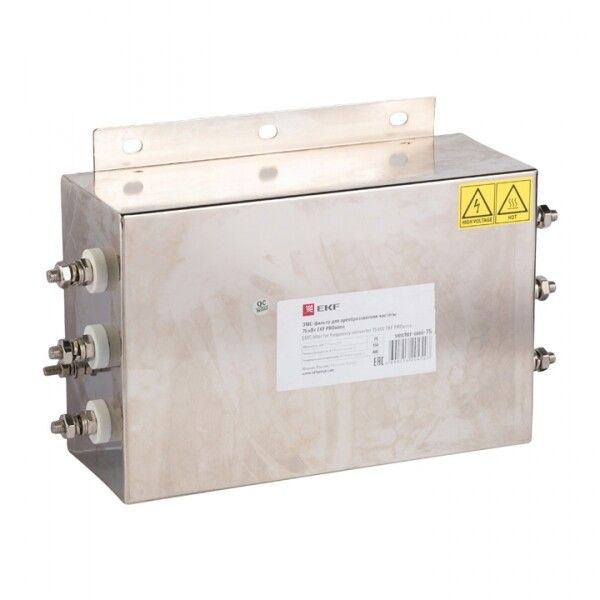

ЭМС-фильтр Vector, PROxima 75 кВт для преобразователя частоты EKF vector-emi-75

ЭМС-фильтры для преобразователя частоты 75 кВт от бренда EKF, артикул vector-emi-75, предназначены для подавления электромагнитных помех, возникающих при работе частотного преобразователя. Эти фильтры обеспечивают совместимость оборудования с нормами ЭМС и подходят для промышленных систем, где важна стабильная работа чувствительной электроники.

Назначение и область применения

ЭМС-фильтры для преобразователя частоты 75 кВт снижают высокочастотные электромагнитные помехи, генерируемые выходными цепями преобразователя. Без них такие помехи могут нарушать работу соседнего оборудования - автоматики, датчиков, связи, медицинских устройств. Применяются в системах с частотниками мощностью до 75 кВт: на конвейерах, насосных станциях, компрессорах, станках с ЧПУ и других объектах промышленной автоматизации.

Технические характеристики

• Мощность: 75 кВт - соответствует нагрузкам типичных промышленных двигателей;
• Тип фильтра: пассивный - работает за счет комбинации конденсаторов, резисторов и катушек индуктивности, без внешнего питания;
• Принцип действия: подавление проводимых помех по сети переменного тока - препятствует распространению шумов через питание;
• Серия: Vector - линейка фильтров EKF, предназначенная для надежной работы в условиях повышенных электромагнитных нагрузок.

Совместимость и монтаж

Фильтр vector-emi-75 устанавливается между преобразователем частоты и источником питания. Подключается последовательно в цепь входного напряжения - к входным клеммам частотника. Для правильной установки требуется соблюдать полярность фаз и заземления. Монтаж выполняется в щите управления с учетом свободного доступа для обслуживания. Устройство рассчитано на стандартную трехфазную сеть 380–480 В, 50/60 Гц.

Безопасность и стандарты

ЭМС-фильтры для преобразователя частоты 75 кВт проектировались с учётом требований к электромагнитной совместимости (ЭМС) согласно европейским стандартам EN 61800-3. Обеспечивают соответствие классу C2/C3 по уровню допустимых помех. Наличие защиты от перегрузок и коротких замыканий обеспечивается внутренними компонентами, однако сам фильтр не является устройством защиты от сверхтоков - для этого необходимы отдельные автоматы и предохранители.

Преимущества

• Высокий уровень подавления помех - позволяет избежать сбоев в работе контроллеров и датчиков;
• Нет необходимости во внешнем питании - надежная и долговечная конструкция;
• Интегрированное решение от одного производителя - совместимость с другими изделиями серии Vector;
• Стандартные размеры и клеммы - упрощают замену и сервисное обслуживание.

Ограничения применения

• Не применяется для однофазных сетей - только трёхфазные системы;
• Не защищает от импульсных перенапряжений - требуются дополнительные устройства типа SPD;
• Не заменяет входной реактор или дроссель - при очень длинных кабелях двигателя рекомендуется использовать оба решения;
• Работает эффективно только при правильно выполненном заземлении - плохой контакт снижает эффективность на 50–70%.

Примеры использования

• Производственный участок с несколькими станками ЧПУ - фильтр vector-emi-75 предотвращает сбои в управлении CNC;
• Автоматическая линия упаковки с PLC и визуальными системами - исключаются ложные сигналы от помех;
• Водонасосная станция с частотным регулированием - снижение интерференции с радиосвязью и системами контроля уровня;
• Лаборатории и медтехника рядом с приводами - обеспечение точности измерений при наличии мощных электродвигателей.

Практические советы

• Перед установкой проверьте, что входной кабель от сети до фильтра имеет минимальную длину - чем короче, тем лучше подавление помех;
• Заземление фильтра должно быть выполнено отдельным проводом сечением не менее 10 мм2 и подключено прямо к шине заземления щита - не используйте корпус как проводник;
• Если после установки остаются помехи - проверьте наличие экранированных кабелей между фильтром и преобразователем;
• Не располагайте фильтр рядом с чувствительной аппаратурой - даже пассивные фильтры могут излучать слабые поля;
• Для систем с частыми пусками и торможениями рекомендуется дополнительно установить тормозной резистор - это снизит нагрузку на фильтр.
