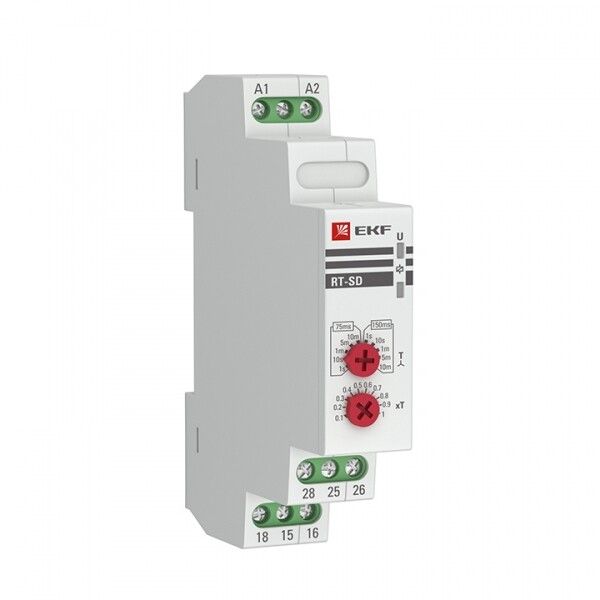

Реле времени (для двигателей "звезда-треугольник") RT-SD 12-240В EKF PROxima|rt-sd-12-240|EKF

Реле времени для двигателей звезда-треугольник RT-SD 12-240В от EKF предназначено для автоматического переключения схемы запуска трёхфазных асинхронных двигателей с «звезда» на «треугольник». Это решение снижает пусковые токи, продлевает срок службы оборудования и обеспечивает плавный старт - особенно важно для насосов, компрессоров и вентиляторов.

Назначение и область применения

Реле времени для двигателей звезда-треугольник RT-SD 12-240В используется исключительно для управления пуском трёхфазных асинхронных двигателей, работающих по схеме «звезда-треугольник». Оно автоматически переключает обмотки двигателя после заданного интервала - сначала включает «звезду» для мягкого старта, затем переходит на «треугольник» для полноценной работы. Применяется в промышленных системах: воздушные компрессоры, водяные насосы, конвейеры, вентиляционные установки, станки с высокими пусковыми моментами.

Технические характеристики

• Номинальное напряжение питания: 12–230 В переменного или постоянного тока - совместимо с большинством промышленных и бытовых сетей;
• Номинальный ток контактов: 8 А - позволяет управлять катушками магнитных пускателей до 1,5–2 кВт;
• Диапазон выдержки времени: от 0,075 секунд до 8640000 секунд (до 100 дней) - гибкая настройка под любую технологическую задачу;
• Выходные контакты: 2 перекидных (переключающих) + 1 переключающий контакт - обеспечивают полную реализацию схемы «звезда-треугольник»;
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для вибрационных сред;
• Мощность коммутируемых нагрузок: соответствует категории АС-15 - управляет электромагнитными катушками мощностью более 72 Вт;
• Способ монтажа: на DIN-рейку, фронтальный, на лицевую панель - универсальная установка в щитах любого типа.

Совместимость и монтаж

Реле времени для двигателей звезда-треугольник RT-SD 12-240В совместимо с типичными магнитными пускателями и тепловыми реле, используемыми в схемах пуска двигателей. Для правильной работы требуется:

• Использование трёх пускателей: один для «звезды», один для «треугольника», один для основного включения;
• Правильно подключённая схема с последовательным отключением «звезды» перед переходом на «треугольник» - чтобы избежать короткого замыкания;
• Питание реле от сети 12–230 В - можно использовать как от фазы, так и от линии между двумя фазами;
• Монтаж на DIN-рейку 35 мм - стандартный способ; при необходимости возможна установка на панель через крепёжные отверстия.

Безопасность и стандарты

Реле время для двигателей звезда-треугольник RT-SD 12-240В соответствует категории применения АС-15, что гарантирует безопасную работу с индуктивными нагрузками - в частности, с катушками магнитных пускателей. Устройство проектировалось с учётом требований к надёжности в условиях промышленной автоматизации, однако не имеет сертификата IP - не предназначен для открытых площадок или влажных сред без защиты корпуса.

Преимущества

• Широкий диапазон времени - от долей секунды до нескольких дней - позволяет точно настраивать пуск даже для крупных двигателей;
• Поддержка переменного и постоянного тока - удобно при использовании в системах с выпрямителем или автономном питании;
• Два переключающих выхода - позволяют одновременно управлять двумя этапами схемы (отключение «звезды» и включение «треугольника»);
• Винтовые зажимы - минимизируют риск ослабления контактов при длительной работе;
• Гибкий монтаж - легко интегрируется в существующие шкафы управления без доработки.

Ограничения применения

• Не предназначено для управления самим двигателем - только для управления пускателями; необходимо применять внешние контакторы;
• Не защищено от попадания воды или пыли - требует установки внутри закрытого электрошкафа;
• Не имеет функций защиты от перегрузки, перепадов напряжения или фазового сдвига - эти функции должны обеспечиваться другими элементами схемы;
• Не работает с однофазными двигателями - только с трёхфазными асинхронными;
• Не рекомендуется для частых циклов включения/выключения менее чем каждые 10 минут - может снизить долговечность механических контактов.

Примеры использования

• Воздушный компрессор 5,5 кВт - пуск по схеме «звезда-треугольник» с выдержкой 5 секунд для снижения броска тока;
• Циркулярный станок с двигателем 3 кВт - мягкий старт с задержкой 3 секунды для предотвращения проскальзывания ремней;
• Вентиляция в цеху - автоматический запуск вентилятора после 10 минут простоя, с переходом на рабочий режим;
• Насосная станция - пуск насоса с выдержкой 2 секунды после включения главного контактора.

Практические советы

• При настройке времени начинайте с минимальной выдержки (например, 1–3 сек) и увеличивайте постепенно - слишком маленькая задержка вызывает скачки тока при переходе;
• Обязательно проверьте полярность и соответствие фаз при подключении - неверная схема может привести к короткому замыканию;
• Для точной настройки используйте секундомер - реальное время переключения может отличаться от ожидаемого из-за инерции пускателей;
• Проверяйте нагрев контактов через 1–2 месяца после начала эксплуатации - при токе 8 А возможен лёгкий нагрев при длительной работе;
• RT-SD 12-240В от EKF - оптимальный выбор для замены аналогов с меньшим диапазоном времени, но не подходит для сложных программных контроллеров - здесь нужна PLC.
