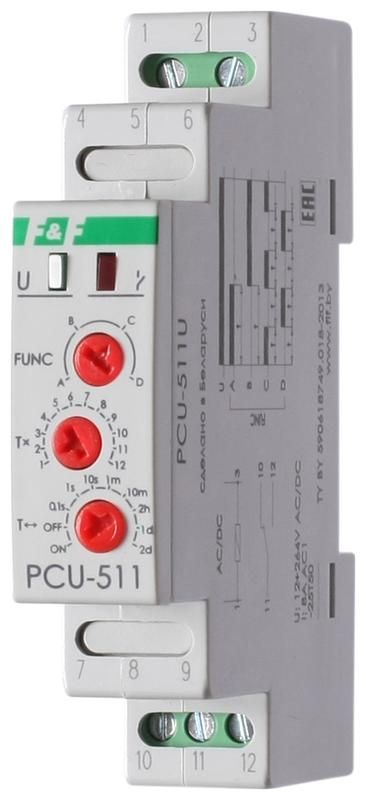

Реле времени PCU-511U (многофункц. 12-264В AC/DC 8А 1перекл. IP20 монтаж на DIN-рейке) F&F EA02.001.011 Евроавтоматика

Реле времени Евроавтоматика ea02.001.011 - компактное устройство для точного управления включением и отключением нагрузки на заданное время. Подходит для установки на DIN-рейку в распределительных щитах систем автоматизации: вентиляции, освещения, отопления, сигнализации. Работает от переменного или постоянного напряжения 12–264 В.

Назначение и область применения

Реле времени Евроавтоматика ea02.001.011 используется для автоматического управления электроприборами с задержкой по времени. Применяется там, где важно точно контролировать длительность работы оборудования: включение света через определённое время после срабатывания датчика, выключение вентилятора после окончания цикла, периодические включения насосов, управление нагревателями.

Технические характеристики

• Питание: 12–264 В AC/DC - работает как от сети 220 В, так и от низковольтных источников постоянного тока;
• Коммутируемый ток: 8 А - способно управлять нагрузками до 1800 Вт при 220 В AC;
• Контакты: 1 НО/НЗ (один нормально открытый и один нормально закрытый) - позволяет реализовать различные схемы управления;
• Диапазон времени: от 0,1 секунды до 24 дней (2 073 600 секунд) - гибкий выбор интервалов для любых задач;
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными щитами;
• Защита: IP20 - защищён от прикосновений к токоведущим частям, но не предназначен для влажной среды или пыли;
• Индикация: светодиодная - показывает текущий режим и состояние выхода;
• Габариты: 1 модуль DIN - занимает минимум места в щите;
• Рабочая температура: от –25 C до +50 C - подходит для помещений с умеренным климатом;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях повышенной влажности и колебаний температуры, типичных для промышленных зданий в России и Беларуси;
• Нормативный документ: ТУ BY 590618749.018-2013 - соответствует внутренним техническим условиям производителя.

Совместимость и монтаж

Реле времени Евроавтоматика ea02.001.011 устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения питания и нагрузки расположены спереди - доступны без снятия крышки. Для подключения используйте провода сечением до 2,5 мм2. Монтаж возможен в любом положении, но рекомендуется избегать прямого попадания воды, пара и крупной пыли. Не требует внешнего питания - питание берётся прямо от коммутируемой цепи.

Безопасность и стандарты

Устройство имеет степень защиты IP20 - предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность. Соответствует требованиям ТУ BY 590618749.018-2013. Не предназначено для использования во взрывоопасных зонах, на открытом воздухе или в местах с высокой запылённостью. Работает в рамках класса защиты II - не требует заземления корпуса.

Преимущества

• Четыре функции в одном устройстве - экономия места и стоимости по сравнению с несколькими однofункциональными реле;
• Широкий диапазон напряжения питания - совместим с сетями 12 В, 24 В, 110 В, 220 В, 230 В, 240 В, как переменного, так и постоянного тока;
• Долгий временной диапазон - от долей секунды до нескольких недель - позволяет использовать в сложных циклических процессах;
• Светодиодная индикация - легко отслеживать активный режим и состояние выхода без тестера;
• Компактность - всего 1 модуль DIN - удобно для плотной компоновки щита.

Ограничения применения

• Не подходит для влажных, пыльных или агрессивных сред - IP20 не защищает от брызг и пыли;
• Не рассчитан на частые включения/отключения выше 10 000 циклов в год - для таких задач лучше применять твердотельные реле;
• Не допускается использование в цепях с реактивной нагрузкой выше 8 А (например, мощные двигатели без пускателей);
• Не следует устанавливать рядом с источниками сильных ЭМИ - возможно сбои в работе;
• Не подходит для применения вне помещения без дополнительной защиты.

Примеры использования

• Выключение света в туалете через 3 минуты после последнего движения - функция B (задержка выключения);
• Включение вентилятора через 10 минут после старта печи - функция A (включение на время);
• Циклическое включение насоса каждые 2 часа на 5 минут - функция D (цикл с задержкой включения);
• Подача сигнала тревоги на 30 секунд после срабатывания датчика - функция C (цикл с задержкой выключения).

Практические советы

• Выбирая режим работы, внимательно проверьте маркировку на лицевой панели - переключение между функциями осуществляется поворотом регулятора;
• Для точной настройки времени используйте секундомер - некоторые модели имеют погрешность +-1%;
• При использовании в цепях с индуктивной нагрузкой (электромагниты, катушки) параллельно контактам рекомендуется установить RC-гашение;
• Проверяйте соответствие посадочного диаметра клемм - максимальное сечение провода 2,5 мм2; более толстые провода могут плохо зажиматься;
• При замене устройства отключите питание - даже при отключенном выходе входное напряжение остаётся под напряжением.
