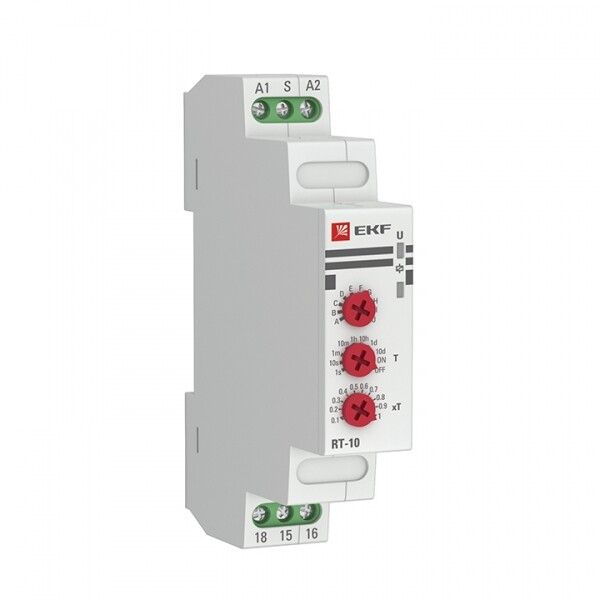

Реле времени RT-10 12-240В 10 устанавливаемых функций от EKF - компактное электронное устройство для точного управления временными циклами включения и отключения нагрузки. Подходит для монтажа на DIN-рейку или панель, работает от переменного или постоянного тока 12–230 В. Артикул rt-10-12-240 обеспечивает гибкую настройку десяти режимов работы без внешних контроллеров.

Назначение и область применения

Реле времени RT-10 12-240В 10 устанавливаемых функций используется для автоматического включения или отключения оборудования через заданный интервал времени. Применяется в системах промышленной и бытовой автоматики: управление вентиляцией, освещением, насосами, нагревательными элементами, конвейерами, системами климат-контроля. Удобно для задач, где требуется повторяющийся цикл или выдержка перед запуском/остановкой.

Технические характеристики

• Напряжение питания: 12–230 В AC/DC - совместимо с большинством сетей и источников постоянного тока;
• Номинальный ток контактов: 8 А - позволяет коммутировать нагрузки до 1840 ВА при 230 В AC;
• Диапазон времени: от 0,1 секунды до 8640000 секунд (100 дней) - подходит как для микросекундных импульсов, так и для длительных циклов;
• Количество переключающих контактов: один перекидной (SPDT) - замыкает и размыкает одну цепь одновременно;
• Тип подключения: винтовые зажимы - надёжное соединение без пайки;
• Управление: механические поворотные регуляторы на лицевой панели - простая настройка без программирования;
• Количество режимов: 10 устанавливаемых функций - включает задержки при включении, отключении, циклические режимы и другие комбинации;
• Монтаж: DIN-рейка (35 мм) и лицевая панель - универсальная установка в шкафах и корпусах.

Совместимость и монтаж

Реле времени RT-10 12-240В 10 устанавливаемых функций легко интегрируется в существующие системы. Для монтажа на DIN-рейку достаточно защёлкнуть устройство в направляющей. Крепление на панель осуществляется через два фиксирующих болта на корпусе. Подключение проводов - винтовые клеммы с зажимом до 2,5 мм2. Все контакты - перекидные, что позволяет использовать их как нормально разомкнутые, так и нормально замкнутые. Устройство не требует внешнего источника питания для управления - питание подаётся прямо на входные клеммы.

Безопасность и стандарты

Реле времени RT-10 12-240В 10 устанавливаемых функций соответствует ГОСТ 30804.4.4-2013 (эквивалент IEC 61000-4-4:2004) - обеспечивает устойчивость к электромагнитным помехам. Защита от случайных воздействий реализована конструкцией корпуса, но устройство не имеет защиты IP - не предназначен для открытых помещений или влажных сред без дополнительного кожуха.

Преимущества

• Не требует PLC или внешнего контроллера - автономная работа;
• 10 режимов на одном устройстве - экономия места и стоимости;
• Широкий диапазон напряжений - работает в сетях 12 В DC и 230 В AC без переключателей;
• Гибкая настройка времени - от долей секунды до нескольких дней;
• Перекидной контакт - можно использовать как NO, так и NC без изменения схемы;
• Два способа монтажа - удобство при модернизации старых щитов.

Ограничения применения

• Нет изолированных контактов - все функции работают через один перекидной контакт; нельзя коммутировать несколько независимых цепей;
• Отсутствие цифрового интерфейса - невозможно удалённое управление через протоколы (Modbus, CAN);
• Не рассчитано на работу во взрывоопасных средах - не имеет взрывозащиты Ex;
• Нет защиты от пыли и воды - необходимо размещать внутри закрытых шкафов;
• Максимальный ток 8 А - не подходит для мощных двигателей выше 1,5 кВт при 230 В.

Примеры использования

• Освещение в коридоре: включается при открывании двери, выключается через 3 минуты после закрытия;
• Вентиляция в туалете: включается при включении света, продолжает работать ещё 10 минут после выключения;
• Нагреватель бассейна: включается за 2 часа до начала использования, затем отключается;
• Конвейер: запускается с задержкой 5 секунд после активации кнопки, останавливается с паузой 2 секунды для безопасного завершения цикла;
• Автоматический полив: вода включается каждые 12 часов на 15 минут.

Практические советы

• Выбирая режим, внимательно сверьте диаграмму на корпусе - каждый поворот регулятора меняет алгоритм работы;
• При использовании в сети 230 В проверьте соответствие сечения проводов - для 8 А рекомендовано минимум 1,5 мм2;
• Избегайте установки рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты);
• Для частых циклов (>1000 вкл./выкл.) периодически проверяйте состояние винтовых клемм - возможен нагрев;
• Если нужна дистанционная сигнализация состояния - используйте внешнее реле или сигнал с другого устройства, так как RT-10 не даёт выходных сигналов кроме основного контакта;
• При работе с постоянным током (DC) учтите, что срок службы контактов снижается - особенно при индуктивных нагрузках (катушки, двигатели).
