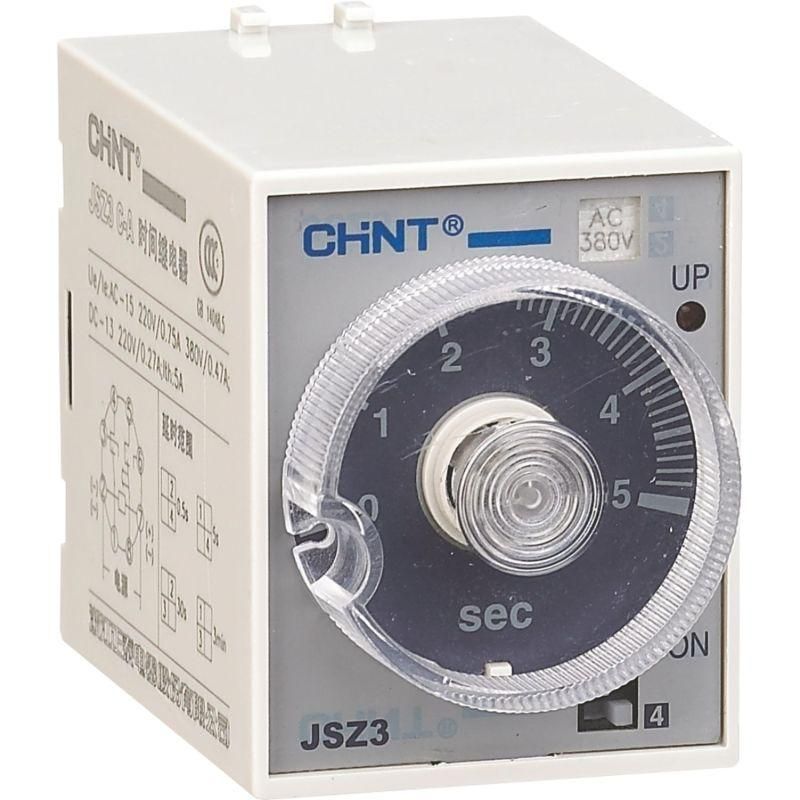

Реле времени миниатюрное JSZ3A-A многодиапазонная задержка включения 0,05-0,5/5/30s/3min AC220V | 294320 CHINT

Реле времени CHINT JSZ3A - устройство с многодиапазонной задержкой включения для точного управления циклами в автоматических системах. Подходит для работы в сетях переменного тока 220 В и применяется там, где требуется последовательное включение нагрузок с выдержкой времени.

Назначение и область применения

Реле времени CHINT JSZ3A предназначено для создания временных задержек при включении электрических цепей. Его используют в системах автоматизации: управление станками, конвейерами, насосами, освещением, вентиляцией и другим комплектным оборудованием. Устройство позволяет запускать несколько нагрузок с интервалом, избегая одновременной коммутации и снижая пиковые нагрузки на сеть.

Технические характеристики

• Диапазон времени: от 0,05 до 180 секунд - можно выбрать одну из трёх предустановленных зон: 0,05–0,5 с, 5 с, 30 с или 3 мин (180 с); переключение между диапазонами осуществляется поворотом переключателя.
• Номинальное напряжение питания: 220 В переменного тока (AC).
• Номинальный ток контактов: 5 А - допустимая нагрузка на каждый выходной контакт.
• Количество выходов с задержкой: два независимых выхода, которые срабатывают после установленной задержки.
• Тип функции: задержка при включении - контакты замыкаются спустя время после подачи питания, а не сразу.
• Выходы: переключаемые - есть возможность использовать как мгновенные, так и задержанные контакты.

Совместимость и монтаж

Реле времени CHINT JSZ3A устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения проводов рассчитаны на сечение до 2,5 мм2. Для подачи питания используется фаза и ноль - подключение 220 В выполняется к входным клеммам L/N. Выходные контакты подключаются к нагрузкам согласно схеме управления. Обязательно соблюдать полярность при подключении питания - неверное подсоединение может привести к отказу устройства.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60255 и имеет сертификацию CE. Защита корпуса IP20 - обеспечивает безопасную работу внутри распределительных щитов, но не защищает от попадания воды или пыли. Не предназначен для установки во влажных или открытых помещениях.

Преимущества

• Многодиапазонная настройка - один прибор заменяет несколько моделей с фиксированными временными интервалами.
• Два независимых выхода - позволяют управлять двумя различными цепями с разной задержкой.
• Простая механическая регулировка - не требует программирования, удобна для обслуживания.
• Стабильная работа при колебаниях сети - надёжно функционирует при напряжении +-10% от 220 В.

Ограничения применения

• Не работает с постоянным током - только переменный ток 220 В.
• Максимальный ток нагрузки - 5 А; для более мощных устройств нужен внешний контактор.
• Нет защиты от перегрузок или коротких замыканий - необходимо применять дополнительную защиту (автоматические выключатели, предохранители).
• Не подходит для сред с высокой влажностью, пылью или химическими испарениями - класс защиты IP20 ограничен.

Примеры использования

• Запуск вентиляционной системы через 30 секунд после включения оборудования.
• Постепенное включение нескольких двигателей на конвейере с интервалом 5 секунд.
• Автоматическое включение подсветки в цеху через 5 секунд после старта станка.
• Задержка включения нагревательного элемента на 3 минуты после начала рабочего цикла.

Практические советы

• Выбирая диапазон времени, убедитесь, что он покрывает вашу задачу - например, для запуска насоса достаточно 0,5 с, а для прогрева печи потребуется 3 мин.
• Избегайте установки рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания.
• Проверьте соответствие нагрузки максимальному току 5 А - если используете лампы накаливания или двигатели, учтите пусковые токи.
• При первом включении проверьте срабатывание обоих выходов - возможно, переключатели установлены в неправильном положении.
• Реле времени CHINT JSZ3A не требует обслуживания, но рекомендуется периодически проверять надёжность соединений в клеммах.
