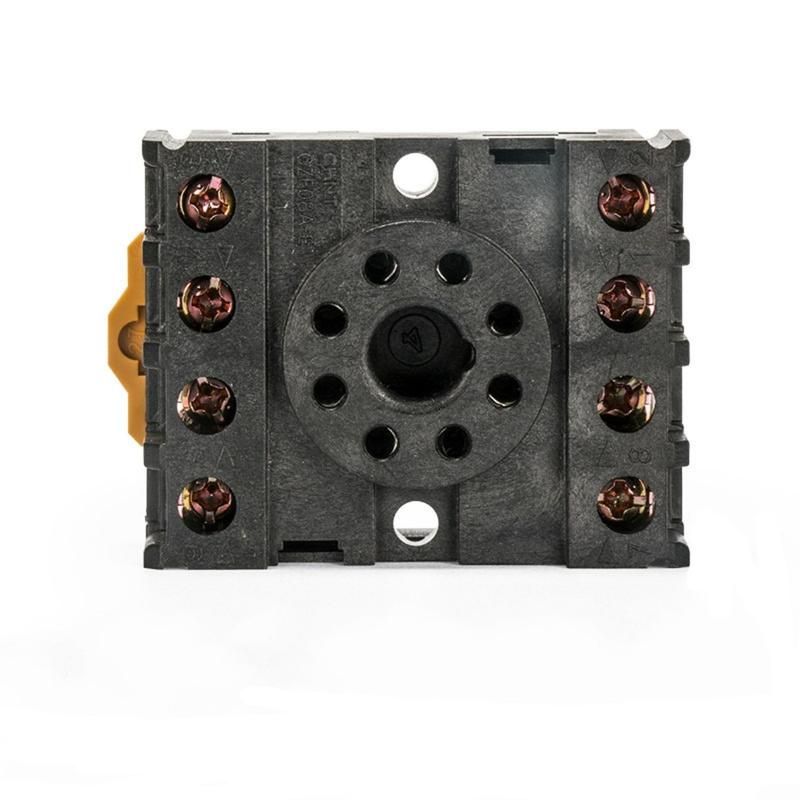

Розетка CZS08X-E для реле времени миниатюрного JSZ3 | 294998 CHINT

Розетка для реле времени миниатюрного JSZ3 от CHINT (артикул 294998) предназначена для быстрой замены и фиксации реле времени серии JSZ3 на DIN-рейке. Обеспечивает надёжный контакт и упрощает обслуживание автоматических систем.

Назначение и область применения

Розетка для реле времени миниатюрного JSZ3 используется для установки реле времени в распределительных щитах. Она позволяет легко менять реле без перепайки проводов - достаточно вынуть старый модуль и вставить новый. Подходит для систем управления освещением, насосами, конвейерами, таймерами в промышленном и коммунальном оборудовании.

Технические характеристики

• Способ монтажа: крепление на DIN-рейку 35 мм
• Количество контактов: 8
• Тип подключения: разъёмное соединение (без пайки и винтовых зажимов)
• Совместима с реле времени серии JSZ3
• Материал корпуса: самозатухающий термопластик

Совместимость и монтаж

Розетка для реле времени миниатюрного JSZ3 совместима исключительно с реле времени серии JSZ3 от CHINT. Устанавливается на стандартную DIN-рейку 35 мм. Для монтажа защёлкивают её на рейку до характерного щелчка. После этого вставляется реле JSZ3 - контакты автоматически соединяются. Отключение происходит легким нажатием на фиксатор и извлечением модуля.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для компонентов управления. Материалы корпуса имеют класс горючести UL94 V-0. Напряжение изоляции рассчитано на работу в сетях до 500 В переменного тока.

Преимущества

• Ускоряет сервисное обслуживание - замена реле занимает менее 30 секунд
• Снижает риск ошибок при подключении благодаря точному соответствию контактов
• Не требует инструментов для установки и демонтажа
• Защищает провода от случайного отсоединения при вибрациях

Ограничения применения

• Не подходит для реле других серий или брендов - даже аналогичных по форме
• Не предназначен для работы вне помещений без защиты от влаги и пыли
• Максимальная рабочая температура +55 C; при более высоких температурах возможен перегрев контактов
• Не рекомендуется использовать в цепях с импульсными нагрузками выше 10 А без дополнительной защиты

Примеры использования

• Автоматическое управление освещением в офисах и складах
• Таймеры для включения/выключения насосов в системах водоснабжения
• Циклическое управление конвейерами на пищевых производствах
• Контроль времени работы вентиляционных установок

Практические советы

• Перед установкой проверьте, что реле JSZ3 полностью совпадает по номеру модели - даже небольшие отличия могут повредить контакты
• Убедитесь, что DIN-рейка плотно закреплена - люфт вызывает искрение и нагрев контактов
• Не используйте силу при вставке реле - если не входит, проверьте направление и целостность штырьков
• При частой замене реле рекомендуется периодически осматривать контакты розетки на окисление
• Запрещено использовать эту розетку вместо обычной клеммной колодки - она не имеет винтовых зажимов
