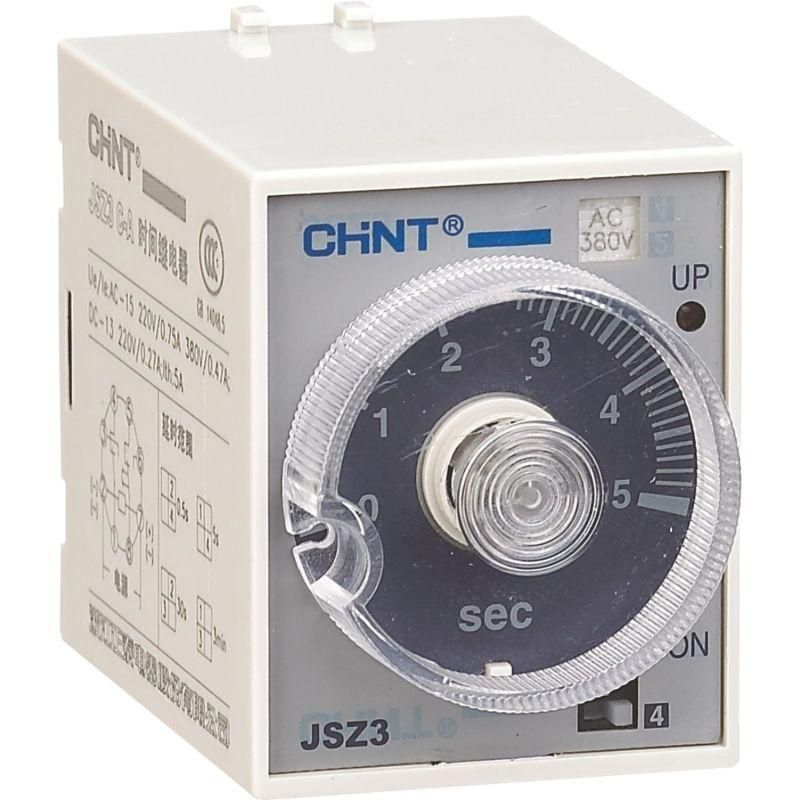

Реле времени миниатюрное JSZ3A-B многодиапазонная задержка включения 0,1-1/10/60s/6min AC220V | 294321 CHINT

Реле времени CHINT JSZ3A - устройство с многодиапазонной задержкой включения для точного управления циклами в автоматических системах. Подходит для монтажа на DIN-рейку, работает от сети 220 В переменного тока и имеет два независимых выхода с возможностью дистанционного управления.

Назначение и область применения

Реле времени CHINT JSZ3A используется там, где требуется выдержка перед включением оборудования. Применяется в системах автоматического управления: станках, конвейерах, насосах, освещении, вентиляции и комплектном оборудовании. Управляет двумя нагрузками с разными временными интервалами, что позволяет реализовать сложные последовательные цепочки запуска.

Технические характеристики

• Диапазон времени: от 0,1 до 360 секунд (можно выбрать между 0,1–1 с, 10 с, 60 с, 6 мин)
• Тип тока: переменный (AC)
• Номинальное напряжение питания: 220 В
• Номинальный коммутируемый ток: 5 А
• Выходы: два контакта с задержкой включения
• Монтаж: на DIN-рейку 35 мм
• Управление: дистанционное (через внешний сигнал)

Совместимость и монтаж

Реле времени CHINT JSZ3A устанавливается на стандартную DIN-рейку без дополнительных креплений. Для подключения используются винтовые зажимы - провода сечением до 2,5 мм2. Клеммы рассчитаны на работу с переменным током 220 В. Два выхода работают независимо - каждый можно настроить на свою задержку. Дистанционное управление активируется через внешний импульс на входе, что позволяет интегрировать реле в системы с PLC или кнопочными пультами.

Преимущества

• Четко выраженные временные диапазоны - легко выбрать нужную задержку без сложной настройки
• Два выхода позволяют управлять двумя устройствами с разной паузой - экономит место и стоимость
• Поддержка дистанционного старта снижает потребность в механическом управлении
• Стандартный форм-фактор и DIN-монтаж совместимы со всеми типовыми щитами

Ограничения применения

• Не предназначено для постоянной работы при напряжении выше 220 В - перегрузка вызывает отказ
• Не подходит для управления мощными двигателями свыше 5 А - требует установки магнитного пускателя
• Задержка включения - функция только одного направления; отключение происходит сразу после снятия сигнала
• Не защищено от бросков напряжения - рекомендуется использовать с фильтрами в сетях с высокими помехами

Примеры использования

• На станке: первое реле включает маслонасос через 5 секунд после старта, второе - включает двигатель через 15 секунд
• В системе вентиляции: после включения света реле ждет 1 минуту, затем включает вытяжку
• В конвейере: первый выход запускает ленту через 0,5 с, второй - открывает клапан через 10 с

Практические советы

• Выбирайте диапазон задержки в соответствии с реальной длительностью цикла - избыточная пауза замедлит процесс
• При дистанционном управлении используйте герметичные кнопки или сухие контакты - реле не рассчитано на высокую частоту включений
• Проверьте посадочный диаметр кабельных вводов - они подходят под стандартные шланги 8–10 мм
• Избегайте установки рядом с источниками тепла - температура выше +55 C влияет на точность задержки
• При работе в условиях повышенной влажности проверяйте целостность корпуса - реле не имеет защиты IP65+
