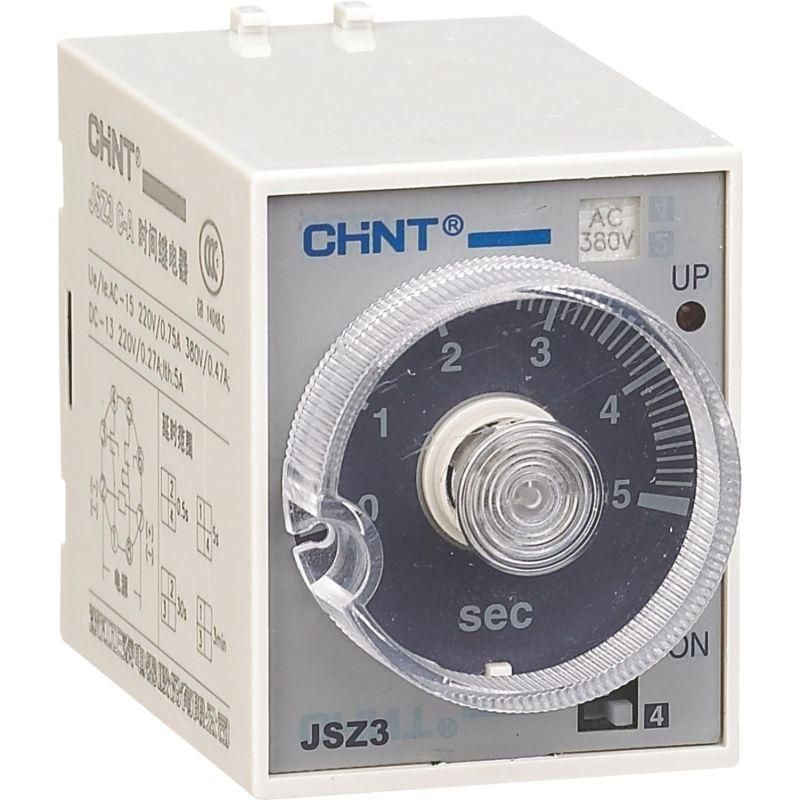

Реле времени миниатюрное JSZ3Y дельта задержка включения 10s AC220V | 294671 CHINT

Реле времени миниатюрное JSZ3Y дельта задержка включения 10 с AC 220 В от бренда CHINT предназначено для точного управления временными интервалами в цепях переменного тока. Модель JSZ3Y обеспечивает фиксированную задержку включения на 10 секунд и подходит для установки в устройствах автоматизации с ограниченным пространством.

Назначение и область применения

Реле времени миниатюрное JSZ3Y дельта задержка включения 10 с AC 220 В используется там, где требуется выдержка перед включением нагрузки. Применяется в системах автоматического управления: станках, конвейерах, насосах, осветительных системах, комплектном оборудовании. Подходит для задач, где важно избежать одновременного запуска нескольких устройств или нужна плавная последовательность включения.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 220 В
• Диапазон задержки: 1–10 секунд (фиксированный режим - задержка включения 10 с)
• Номинальный ток контактов: 5 А
• Количество выходов с задержкой: один
• Тип выхода: нормально разомкнутый контакт (NO)

Совместимость и монтаж

Реле времени миниатюрное JSZ3Y дельта задержка включения 10 с AC 220 В устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения проводов рассчитаны на сечение до 2,5 мм2. Для работы достаточно подать питание 220 В на входные клеммы - выходной контакт замыкается через 10 секунд после включения питания. Настраивать временной интервал нельзя - он жестко установлен на 10 с.

Безопасность и стандарты

Модель соответствует требованиям международных стандартов на реле управления. Работает в температурном диапазоне от -10C до +55C. Защита корпуса IP20 - допускает использование только внутри электрошкафов или закрытых щитов. Не предназначен для открытой установки на улице или во влажных средах.

Преимущества

• Миниатюрный размер - легко помещается в плотно укомплектованных шкафах
• Жесткая настройка на 10 с исключает ошибки при регулировке
• Высокая надежность контактов при коммутации до 5 А
• Устойчив к колебаниям сети +-10%

Ограничения применения

• Не подходит для постоянной работы при напряжении ниже 180 В или выше 240 В
• Задержка не регулируется - невозможно изменить время с 10 с на другое значение
• Подходит только для активных или слабоиндуктивных нагрузок (например, лампы, нагреватели); для двигателей или мощных катушек требуются дополнительные защиты
• Не имеет индикации состояния - невозможно визуально определить, работает ли задержка

Примеры использования

• Станок: после включения системы подача смазки начинается через 10 с, чтобы предотвратить перегрев двигателя при холодном старте
• Освещение: свет в цеху включается спустя 10 с после срабатывания датчика движения, чтобы избежать частых включений при проходе людей
• Компрессор: запуск происходит с выдержкой, чтобы не перегрузить сеть при одновременном включении нескольких потребителей

Практические советы

• При монтаже проверьте соответствие напряжения сети 220 В - подключение к 380 В повредит реле
• Избегайте установки рядом с источниками сильных помех (частотники, сварочные аппараты)
• Убедитесь, что нагрузка не превышает 5 А; при больших токах используйте магнитный пускатель
• Если нужна гибкая настройка задержки - выбирайте модель с регулируемым диапазоном, а не JSZ3Y с фиксированной 10-секундной задержкой
• Артикул 294671 - это конкретная версия с задержкой именно 10 с; другие модели серии JSZ3Y имеют другие значения
