Реле времени (задержка выключения после пропадания сигнала) RT-SBE12-240В PROxima - rt-sbe-12-240 EKF

Реле времени RT-SBE12-240В от EKF обеспечивает выключение нагрузки с задержкой после исчезновения управляющего сигнала. Подходит для монтажа на DIN-рейку и используется в системах автоматизации промышленного и бытового оборудования.

Назначение и область применения

RT-SBE12-240В работает как таймер выключения: когда входной сигнал пропадает, реле продолжает держать нагрузку включённой на установленное время, затем отключает её. Это полезно там, где важно завершить процесс плавно - например, чтобы вентилятор продолжил работать после отключения нагревателя, или свет оставался включённым ещё несколько минут после выхода из помещения.

Области применения: системы вентиляции, отопления, освещения, конвейеры, насосы, оборудование с необходимостью мягкого отключения. Устройство подходит для управления катушками электромагнитов, реле, маломощными двигателями и другими нагрузками до 8 А.

Технические характеристики

• Диапазон времени задержки: от 0,1 секунды до 100 дней (8 640 000 секунд) - можно точно настроить под любую задачу.
• Номинальное напряжение питания: 12–230 В переменного или постоянного тока - совместимо с большинством сетей и контроллеров.
• Максимальный ток коммутируемых контактов: 8 А - позволяет управлять нагрузками до 1800 Вт при 230 В AC.
• Выход: один перекидной контакт с задержкой выключения + один перекидной контакт без задержки - два независимых канала управления.
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для промышленной среды.
• Способ монтажа: на DIN-рейку, фронтальный монтаж, крепление на лицевую панель - гибкая установка в шкафах и корпусах.
• Управление: возможно дистанционное включение/выключение через внешний сигнал - удобно для интеграции в автоматизированные системы.

Совместимость и монтаж

RT-SBE12-240В легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть устройство и подключить провода к винтовым клеммам. Оба выхода - перекидные, что даёт возможность использовать нормально замкнутый (НЗ) и нормально разомкнутый (НО) контуры одновременно. Контакты без задержки активируются сразу при появлении входного сигнала; контакты с задержкой срабатывают только после его исчезновения.

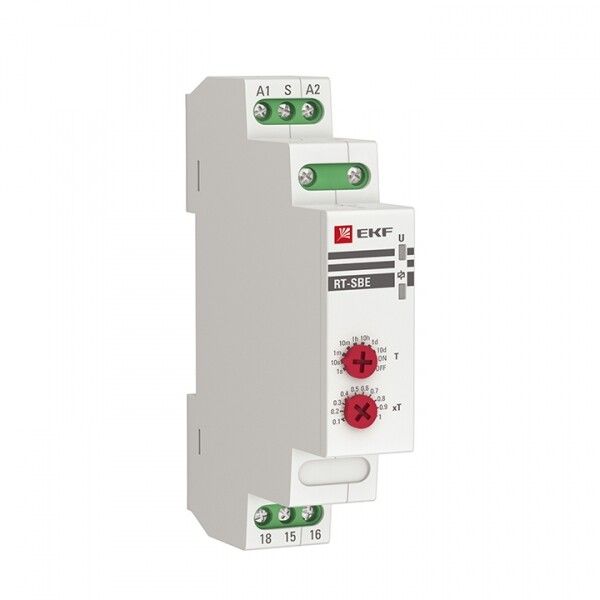

Фронтальная панель имеет поворотный регулятор для настройки времени - доступен без вскрытия корпуса. Устройство не требует программирования - всё настраивается механически.

Безопасность и стандарты

RT-SBE12-240В соответствует категории применения АС-15 - предназначен для коммутации электромагнитных нагрузок мощностью более 72 Вт. Это гарантирует долгий срок службы при работе с катушками реле, соленоидами и аналогичными устройствами. Конструкция выполнена в соответствии с требованиями к промышленному оборудованию, но не имеет сертификата IP - не рассчитана на работу во влажной или запылённой среде без защиты корпуса.

Преимущества

• Широкий диапазон времени - от долей секунды до нескольких дней - позволяет применять одно устройство в самых разных сценариях.
• Поддержка AC/DC - универсальность питания снижает потребность в дополнительных преобразователях.
• Два независимых выхода - можно управлять двумя цепями: одна с задержкой, другая - мгновенно.
• Гибкий монтаж - подходит для шкафов, панелей и компактных мест установки.
• Отсутствие необходимости в программировании - настройка проста, не требует специальных знаний.

Ограничения применения

• Не предназначено для работы в условиях высокой влажности, пыли или агрессивной среды - отсутствует защита по IP.
• Максимальная нагрузка - 8 А. Превышение этого значения приведёт к выходу устройства из строя.
• Нет встроенного индикации состояния - нельзя определить, включен ли таймер, без внешнего контроля.
• Не подходит для частого включения-выключения (более 10 раз в час) - возможен износ контактов.
• Не имеет функции задержки включения - только задержка выключения. Для других режимов используйте другие модели серии EKF.

Примеры использования

• Вентиляция: после отключения котла - вентилятор работает ещё 5 минут для удаления тепла из теплообменника.
• Освещение: свет остаётся включённым 30 секунд после выхода человека из комнаты.
• Конвейер: после остановки ленты - двигатель продолжает работать 2 секунды для полной остановки груза.
• Электромагнитный клапан: после закрытия команды - клапан остаётся открытым ещё 10 секунд для полного слива жидкости.

Практические советы

• Выбирая RT-SBE12-240В, убедитесь, что ваша нагрузка не превышает 8 А и питание находится в пределах 12–230 В AC/DC.
• Избегайте установки рядом с источниками сильных помех - радиочастотные или импульсные помехи могут влиять на точность таймера.
• Для длительных интервалов (>1 часа) рекомендуется использовать минимальную допустимую нагрузку - это продлевает жизнь контактам.
• При использовании в распределительном щите - предусмотрите место для вентиляции, так как устройство может слегка греться при длительной работе.
• Если нужна задержка включения, а не выключения - выберите модель RT-SBA или RT-2C из той же серии EKF.
