Реле времени (2 регулир. порога 2 исп. конт.) RT-2C EKF PROxima |

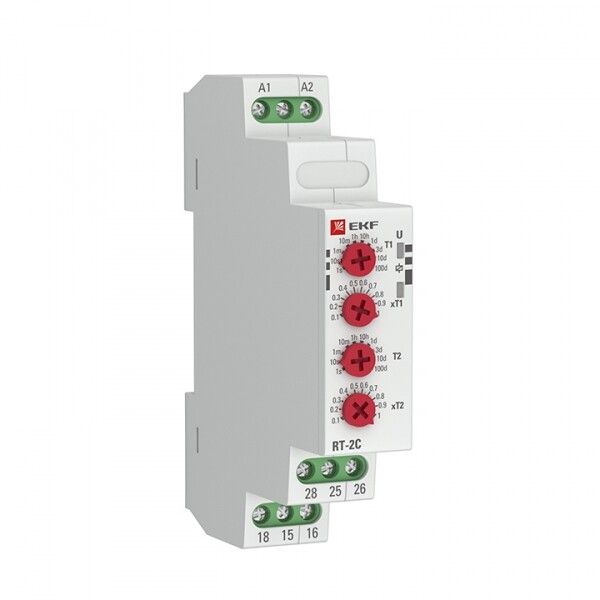

Реле времени EKF RT-2C - устройство с двумя регулируемыми временными порогами и двумя исполнительными контактами, предназначенное для точного управления включением и выключением нагрузок с задержкой в системах автоматизации. Подходит для монтажа на DIN-рейку и лицевую панель, работает от сети 230 В AC/DC.

Назначение и область применения

Реле времени EKF RT-2C используется для автоматического управления оборудованием с задержкой по времени. Применяется там, где требуется последовательное или циклическое включение/выключение нагрузок: системы вентиляции, отопления, освещения, конвейеры, насосы, компрессоры. Устройство позволяет реализовать сценарии типа “включить через 5 минут”, “выключить после 2 часов” или “чередование двух циклов”. Подходит для контроля электромагнитных катушек, реле, малых двигателей и других нагрузок до 8 А.

Технические характеристики

• Диапазон времени: от 0,1 секунды до 100 дней (8 640 000 секунд) - можно настроить любую задержку, от долей секунды до многодневных циклов;
• Выходные контакты: два переключающих (перекидных) контакта с задержкой, два перекидных контакта без задержки - всего четыре контакта, из них один нормально открытый (НО);
• Номинальный ток контактов: 8 А - допустимо управлять нагрузками до 1840 Вт при 230 В AC;
• Напряжение питания: 230 В AC/DC - совместимо с переменным и постоянным током;
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри щита или корпуса;
• Монтаж: на DIN-рейку (35 мм) и на лицевую панель - гибкая установка в любом типе шкафа или пульта;
• Управление: механические поворотные регуляторы на передней панели - нет необходимости в программировании или внешних сигналах.

Совместимость и монтаж

EKF RT-2C легко устанавливается на стандартную DIN-рейку шириной 35 мм - достаточно защёлкнуть устройство и закрутить крепёжные винты. Для доступа к регуляторам и индикации возможен фронтальный монтаж в дверцу щита. Все контакты подключаются винтовыми зажимами - используйте отвёртку с плоским жалом. Обязательно отключите питание перед подключением. Провода должны иметь сечение 0,2–2,5 мм2. Устройство не требует внешнего источника питания - работает напрямую от сети 230 В.

Безопасность и стандарты

Реле времени EKF RT-2C соответствует категории применения АС-15 - рассчитано на управление электромагнитными нагрузками мощностью более 72 Вт. Это значит, что устройства с высокими импульсными токами (например, катушки реле или соленоиды) будут коммутироваться безопасно. Соответствие стандартам IEC 60947-5-1 обеспечивает надёжность в промышленной среде. Не предназначен для взрывоопасных зон или помещений с повышенной влажностью - IP20 не защищает от брызг и пыли.

Преимущества

• Два независимых временных канала - можно одновременно запускать две разные операции с разными задержками;
• Гибкий набор контактов - два с задержкой, два без, один НО - позволяет реализовать сложные логические схемы без дополнительных реле;
• Простая настройка - поворотные регуляторы позволяют выбрать нужный интервал без программирования;
• Поддержка AC/DC - работает как в сетях переменного, так и постоянного тока;
• Фронтальная установка - удобно обслуживать и контролировать состояние без вскрытия шкафа.

Ограничения применения

• Не подходит для влажных, пыльных или агрессивных сред - степень защиты IP20 требует герметичного корпуса;
• Максимальная нагрузка - 8 А; при работе с двигателями или нагревателями выше этого значения необходим дополнительный контактор;
• Нет возможности удалённого управления по протоколам (Modbus, CAN и т.п.) - управление только через кнопки на лицевой панели;
• Не имеет индикации состояния времени - нельзя узнать текущий остаток задержки, только положение регуляторов и состояние контактов;
• Не рекомендовано использовать в условиях сильных вибраций - механические регуляторы могут сместиться.

Примеры использования

• Вентиляция: включить вытяжку через 10 минут после включения света, выключить через 30 минут после отключения;
• Освещение: включить подсветку в коридоре через 5 секунд после движения, выключить через 2 минуты без активности;
• Обогрев: запустить нагреватель через 1 час после начала рабочего дня, отключить через 8 часов;
• Циклический насос: чередовать работу двух насосов каждые 4 часа с паузой 15 минут между переключениями.

Практические советы

• Перед первым использованием проверьте положение регуляторов - они могут быть установлены случайно на заводе;
• Используйте провода с медными жилами и качественной изоляцией - плохой контакт вызывает перегрев винтовых зажимов;
• Если нагрузка близка к пределу 8 А, выбирайте реле с запасом по току или примените контактор;
• Для длительных циклов (более нескольких часов) убедитесь, что источник питания стабилен - скачки напряжения могут сбросить настройки;
• При монтаже на лицевую панель используйте подходящий проём - размеры устройства должны точно соответствовать отверстию в панели.
