Контактор малогабаритный КМЭ 32А 220В 1NC EKF PROxima | ctr-s-32-220-nc

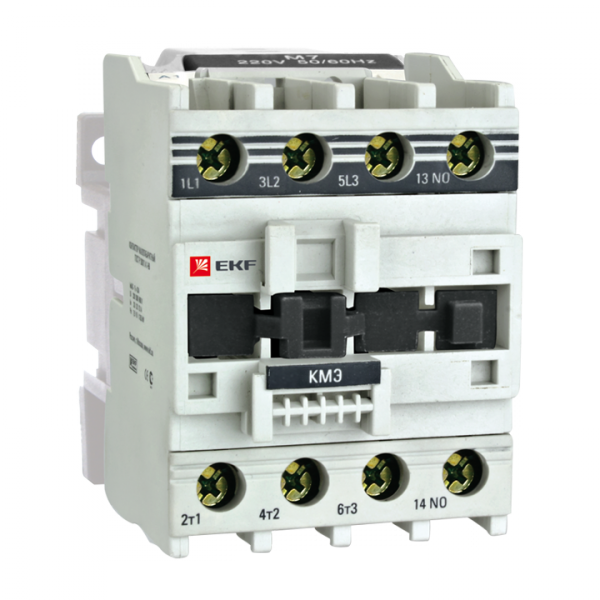

Контактор малогабаритный КМЭ 32А 220В 1NC от EKF серии PROxima предназначен для дистанционного включения и отключения электрических цепей, особенно в системах управления электродвигателями до 15 кВт. Компактная конструкция и винтовые зажимы делают его удобным для установки на монтажную плату в щитах автоматизации.

Назначение и область применения

Контактор малогабаритный КМЭ 32А 220В 1NC используется для коммутации силовых цепей переменного тока с частым включением/выключением. Подходит для управления асинхронными двигателями, насосами, вентиляторами, конвейерами и другим оборудованием, где требуется удалённое управление. Применяется в промышленной автоматике, системах HVAC, станках и распределительных щитах.

Технические характеристики

• Номинальный ток: 32 А - способен коммутировать нагрузки до 15 кВт
• Напряжение катушки управления: 220 В переменного тока (AC)
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Способ монтажа: на монтажную плату (PCB)
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C и повышенной влажности
• Ресурс контактов: многомиллионные циклы срабатывания благодаря серебросодержащему материалу
• Гарантия: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭ 32А 220В 1NC монтируется на печатную плату с помощью выводов. Для фиксации используйте стандартные отверстия под крепёж. Подключение проводов - винтовое, допускает сечения до 25 мм2. Катушка управления совместима только с напряжением 220 В AC; замена на другие значения невозможна без замены всего модуля. На корпусе предусмотрены места для установки дополнительных контактных модулей и таймеров, что позволяет расширить функционал без изменения основного устройства.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность аппаратов управления электродвигателями. Защита IP20 исключает случайный доступ к токоведущим частям, но не обеспечивает герметичность - не применять во влажных, запылённых или агрессивных средах без дополнительной защиты в корпусе. Отсутствие встроенной тепловой защиты требует внешней защиты от перегрузки (например, теплового реле).

Преимущества

• Высокая механическая долговечность: контакты из серебряного сплава не окисляются и не обгорают даже при частых включениях
• Компактный размер: идеален для плотной компоновки в щитах
• Поддержка расширения: возможность установки дополнительных контактов и таймеров
• Долгий срок службы: гарантия 7 лет - один из самых длинных в классе
• Устойчивость к колебаниям температуры: работает в условиях УХЛ4, включая холодные помещения

Ограничения применения

• Не имеет встроенного тепловой защиты - обязательно использовать с внешним реле перегрузки при управлении двигателями
• IP20 - нельзя устанавливать вне закрытых шкафов, в сырых или пыльных местах
• Нельзя использовать для реверса одного контактора - для реверсивного управления нужна пара КМЭ с блокировкой
• Катушка управления фиксирована на 220 В AC - невозможно заменить на 110 В или постоянный ток
• Монтаж только на плату - не подходит для DIN-рейки

Примеры использования

• Управление насосом в системе водоснабжения через PLC
• Включение вентилятора в промышленном воздуховоде
• Коммутация нагревательных элементов в термокамере
• Частотное управление двигателем с использованием внешнего таймера, установленного на КМЭ
• Автоматизация линии конвейера с последовательным включением этапов

Практические советы

• При проектировании учтите, что КМЭ 32А 220В 1NC - это только коммутатор. Обязательно добавьте предохранители и тепловое реле для защиты двигателя.
• Для увеличения числа вспомогательных контактов используйте модульные приставки - они легко крепятся к боковой поверхности контактора.
• Проверяйте соответствие сечения кабеля и момента затяжки винтов - перетяжка повредит зажим, недотяжка вызовет нагрев.
• Если нужен реверс двигателя - используйте два КМЭ с механической блокировкой между собой, чтобы избежать короткого замыкания.
• При монтаже на плату следите за расположением - не допускайте перекоса, иначе контакты могут не замыкаться.
