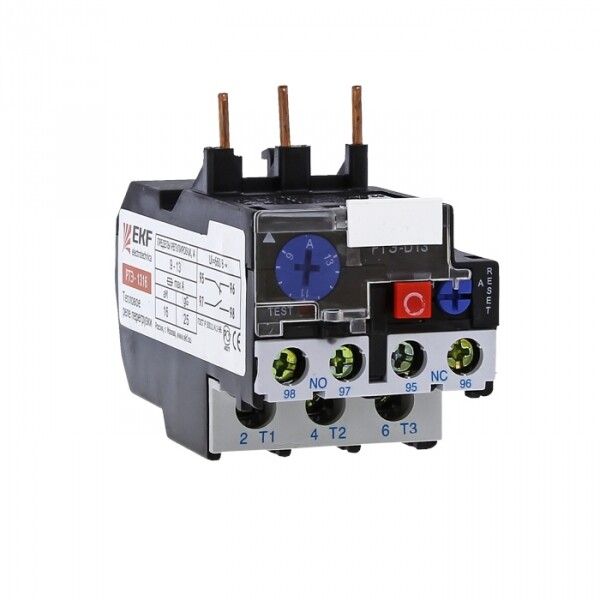

Реле тепловое РТЭ-1322 17-25А EKF PROxima | rel-1322-17-25

Реле тепловое РТЭ-1322 17-25А от EKF серии PROxima - это устройство защиты электродвигателей от перегрузки по току, предназначенное для совместной работы с контактными аппаратами. Его можно использовать в системах управления промышленным оборудованием, где важна точная настройка порога срабатывания и надежная автономная защита.

Назначение и область применения

Реле тепловое РТЭ-1322 17-25А устанавливается вместе с контактором для защиты электродвигателей от длительных перегрузок, которые могут вызвать перегрев и выход оборудования из строя. Это не автоматический выключатель - оно не защищает от КЗ, но точно реагирует на превышение рабочего тока. Подходит для применения в системах управления станками, насосами, вентиляторами, конвейерами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 20,5 А - заданный ток, при котором реле не срабатывает при нормальной работе;
• Диапазон регулировки тока: от 17 до 25 А - можно настроить под конкретную мощность двигателя;
• Номинальное напряжение: 400 В - максимальное напряжение силовой цепи, которую можно защищать;
• Напряжение цепи управления: 220 В - питание для сигнализационных и управляющих цепей через вспомогательные контакты;
• Количество силовых полюсов: 3 - обеспечивает защиту всех трёх фаз трехфазного двигателя;
• Количество переключающих контактов: 2 (1 НЗ + 1 НО) - используются для передачи сигнала о сработавшей защите в систему управления или на индикацию;
• Класс точности: 10 - время срабатывания при перегрузке соответствует стандартному графику (например, при 6-кратном токе - около 1–2 секунд);
• Частота: 50 Гц - предназначено для сетей переменного тока с частотой 50 Гц;
• Максимальное сечение кабеля: 25 мм2 - допустимый размер провода для подключения к клеммам;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды;
• Климатическое исполнение: УХЛ4 - работает в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью;
• Диапазон температур: от –40 до +55 C - сохраняет работоспособность даже при экстремальных температурах окружающей среды;
• Автоматический перезапуск: да - после остывания реле восстанавливает работу без ручного вмешательства;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку рядом с контактором;
• Подключение: винтовое - надежное соединение с помощью зажимов;
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных устройств;
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - сертифицировано для использования в России и странах ЕАЭС.

Совместимость и монтаж

Реле тепловое РТЭ-1322 17-25А совместимо с большинством контакторов серии EKF PROxima и другими устройствами, имеющими стандартную посадочную площадку для термореле. Монтаж осуществляется на DIN-рейку шириной 35 мм. Для подключения используйте медные жилы сечением до 25 мм2. Обязательно проверьте соответствие тока двигателя установленному пределу - регулировка производится поворотом рычага на корпусе. После монтажа убедитесь, что контакты не затянуты слишком сильно - это может повредить пластиковые элементы клемм.

Безопасность и стандарты

Реле тепловое РТЭ-1322 17-25А соответствует требованиям ГОСТ Р 50030.4.1-2002, который определяет безопасность и функциональность электротепловых реле. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от попадания пыли или влаги - поэтому устройство следует устанавливать внутри распределительных щитов. Автоматический перезапуск снижает риск простоев, однако требует контроля причин перегрузки - не рекомендуется применять в местах постоянных перегрузок без устранения причины.

Преимущества

• Высокая точность настройки тока срабатывания - идеально подходит для двигателей с близкими значениями рабочего тока;
• Два вспомогательных контакта (НО и НЗ) позволяют легко реализовать сигналы аварии, блокировки или индикацию в системе управления;
• Автоматический перезапуск минимизирует необходимость обслуживания после временных перегрузок;
• Широкий диапазон рабочих температур делает возможным использование в неотапливаемых помещениях и на улице внутри герметичных шкафов;
• Долгий гарантийный срок - 84 месяца - свидетельствует о высокой надежности комплектующих и сборки.

Ограничения применения

• Не защищает от короткого замыкания - обязательно требуется установка автоматического выключателя или предохранителей в цепи;
• IP20 не подходит для открытых площадок или сырых помещений - необходимо наличие корпуса или шкафа;
• Автоматический перезапуск может быть опасен при повторяющихся перегрузках - лучше использовать модели с ручным сбросом в критических режимах;
• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• Не рассчитано на частые включения/выключения - предназначено для длительной работы, а не для импульсных нагрузок.

Примеры использования

• Защита электродвигателя насоса в системе водоснабжения - ток 20 А, автоматический перезапуск после остановки из-за перегрева;
• Контроль нагрева вентилятора в HVAC-системе - два контакта используются для отправки сигнала на пульт оператора;
• Цепь управления конвейером на пищевом производстве - реле встроено в щит с контактором, сигнал НЗ отключает линию при перегрузке;
• Промышленный станок с ЧПУ - точная настройка на 22 А позволяет избежать ложных срабатываний при пусковых токах.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - выбирайте реле, чтобы этот ток находился в середине диапазона (17–25 А);
• Настройку тока выполняйте при отключенном питании - вращайте регулировочный механизм пальцами, не используйте инструменты;
• Если двигатель часто запускается, учитывайте пусковой ток - он может быть в 5–7 раз выше номинального; реле не среагирует на него, если время пуска меньше 10 секунд;
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может привести к отказу сигнализации;
• При замене старого реле - убедитесь, что новый имеет те же типы контактов и класс точности - иначе изменится поведение всей системы управления.
