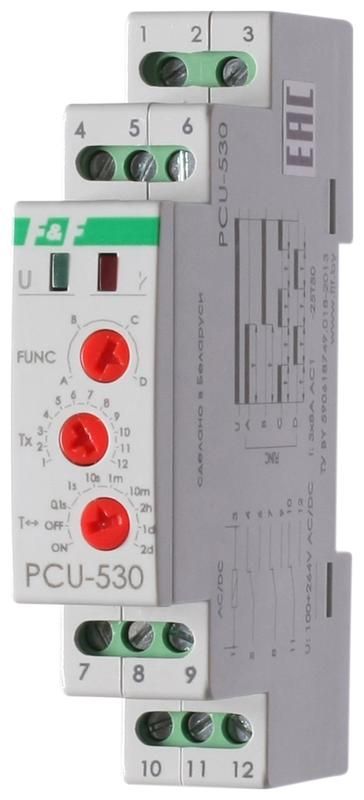

Реле многофункциональное PCU-530 (1 модуль; монтаж на DIN-рейке 100-264В AC/DC 3х8А 3NO/NC IP20) F&F EA02.001.025 Евроавтоматика

Реле многофункциональное PCU-530 от Евроавтоматика - компактное устройство для точного управления временными циклами в системах автоматики. Устанавливается на DIN-рейку, работает от переменного или постоянного напряжения 100–264 В, имеет три коммутируемых контакта и подходит для задач вентиляции, освещения, отопления и сигнализации.

Назначение и область применения

Реле многофункциональное PCU-530 предназначено для автоматического включения и отключения электроприёмников через заданный интервал времени. Подходит для систем, где важно точно контролировать длительность работы оборудования: вентиляция, кондиционирование, освещение, тепловые контуры, системы безопасности и другие автономные процессы. Четыре предустановленные функции позволяют заменить несколько однотипных реле одним устройством.

Технические характеристики

• Напряжение питания: 100–264 В AC/DC - совместимо с сетями 220 В и 24 В постоянного тока;
• Коммутируемый ток: 8 А на каждый контакт - подходит для нагрузок до 1800 Вт при 220 В;
• Количество контактов: 2 нормально открытых (НО) и 2 нормально закрытых (НЗ), всего 3 переключающих контакта - можно использовать гибко для разных схем;
• Диапазон выдержек времени: от 0,1 секунды до 24 суток - позволяет настраивать как краткосрочные импульсы, так и долгосрочные циклы;
• Тип монтажа: DIN-рейка 35 мм - стандартная установка в распределительных щитах;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не предназначен для улицы или влажной среды;
• Индикация: светодиодная - показывает текущий режим и состояние выходов;
• Рабочая температура: от –25 C до +50 C - подходит для помещений с умеренным климатом;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях повышенной влажности и колебаний температуры внутри зданий;
• Нормативный документ: ТУ BY 590618749.018-2013 - соответствует белорусским техническим условиям.

Совместимость и монтаж

Реле многофункциональное PCU-530 легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - провода сечением до 2,5 мм2. Напряжение питания подключается к клеммам L/N, нагрузка - к выходным контактам. Каждый из трёх контактов может работать независимо: один - для основной нагрузки, два других - для сигналов или резерва. Устройство не требует внешнего источника питания - питание берётся прямо из сети. Обязательно соблюдайте полярность при работе с DC-питанием.

Безопасность и стандарты

Реле многофункциональное PCU-530 соответствует требованиям ТУ BY 590618749.018-2013. Степень защиты IP20 исключает доступ к токоведущим элементам при случайном прикосновении, но не обеспечивает защиту от воды или пыли. Устройство не предназначено для установки вне помещений, в сырых помещениях или там, где возможны брызги. Работает в рамках допустимой температуры - при превышении +50 C возможны сбои в работе.

Преимущества

• Четыре функции в одном корпусе - экономия места в щите и снижение числа компонентов;
• Поддержка AC/DC - универсальное питание, не требует отдельного блока питания;
• Широкий диапазон временных выдержек - от долей секунды до недель - покрывает большинство задач автоматизации;
• Светодиодная индикация - наглядно показывает активный режим и состояние выходов;
• Компактный формат - занимает всего 1 модуль (17,5 мм) на DIN-рейке.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует сертификация Ex;
• Не подходит для установки на улице или в помещениях с высокой влажностью - IP20 не защищает от влаги;
• Максимальный ток 8 А - не используется для мощных двигателей, ТЭНах >1,8 кВт или групповых нагрузок выше этого значения;
• Не рекомендовано применение в местах с частыми скачками напряжения выше 264 В - возможны повреждения входной цепи;
• Требуется стабильная температура окружающей среды - при температуре ниже –25 C или выше +50 C возможно изменение параметров выдержки времени.

Примеры использования

• Освещение в коридоре: включение на 5 минут после срабатывания датчика движения (функция A);
• Вентилятор в туалете: запуск с задержкой 30 секунд после включения света и отключение через 10 минут (функция B);
• Обогреватель в зимний период: циклический запуск каждые 2 часа на 15 минут (функция D);
• Сигнализация: включение зуммера на 3 секунды при срабатывании дверного датчика (функция C).

Практические советы

• Перед первым использованием проверьте тип питания - при подключении к DC обязательно соблюдайте полярность (+/-);
• Выбирайте контакты в зависимости от схемы: НО для включения, НЗ для отключения или блокировки;
• Для нагрузок с высокими пусковыми токами (например, лампы накаливания или двигатели) используйте реле с запасом по току - 8 А - это максимальное значение;
• При настройке длинных выдержек (более нескольких часов) учтите, что внутренние часы имеют погрешность +-0,1% в день - для критичных процессов нужна внешняя синхронизация;
• Реле многофункциональное PCU-530 от Евроавтоматика удобно для замены старых механических таймеров - просто подключите вместо них, сохранив существующую проводку.
