Реле времени RT-SBB (задержка выключ.) EKF PROxima |

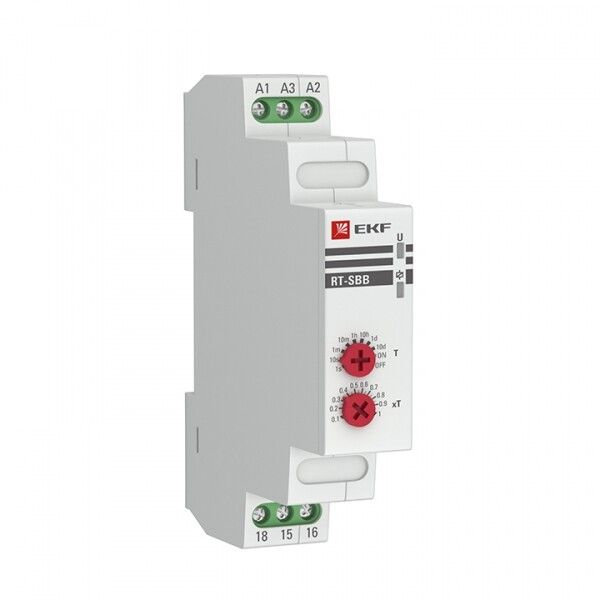

Реле времени EKF RT-SBB - компактное устройство с функциями задержки выключения и импульса при включении, предназначенное для точного управления нагрузкой в системах автоматики. Устройство работает от сети 230 В, монтируется на DIN-рейку и подходит как для промышленных, так и для бытовых применений.

Назначение и область применения

Реле времени EKF RT-SBB используется для автоматического включения или отключения оборудования с заданной задержкой. Поддерживает два основных режима: - импульс при включении (кратковременное замыкание контакта сразу после подачи питания); - задержка выключения (контакт остаётся замкнутым определённое время после отключения входного сигнала). Устройство применяется в системах вентиляции, отопления, освещения, конвейерах, насосах и других устройствах, где требуется точная временная последовательность операций.

Технические характеристики

• Номинальное напряжение питания: 230 В переменного/постоянного тока (AC/DC)
• Номинальный ток контактов: 8 А
• Диапазон регулировки времени: от 0,1 секунды до 8640000 секунд (до 100 дней)
• Количество переключающих контактов: 1 (перекидной, один нормально открытый - НО)
• Выходы: 1 контакт с задержкой выключения + 1 импульсный контакт при включении
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Тип подключения: винтовые зажимы
• Метод монтажа: на DIN-рейку (35 мм) и фронтальный монтаж на панель
• Категория применения: AC-15 (управление электромагнитными катушками мощностью более 72 Вт)

Совместимость и монтаж

Реле времени EKF RT-SBB совместимо со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защелкнуть корпус на рейке - никаких дополнительных креплений не требуется. Также возможно закрепить устройство на лицевой панели с помощью встроенных крепёжных отверстий. Подключение проводов осуществляется через винтовые зажимы: вход - на клеммы U1/U2, выход - на клеммы 11–14. Дистанционное управление реализуется через внешний сигнал на управляющие клеммы - можно использовать кнопки, датчики или PLC.

Безопасность и стандарты

Реле соответствует категории применения AC-15, что гарантирует надёжную работу при коммутации индуктивных нагрузок (электромагниты, реле, контакторы). Степень защиты IP20 обеспечивает безопасность при работе внутри распределительных щитов, но не допускает использование во влажных или запылённых средах вне корпуса. Изделие прошло сертификацию в рамках ЕАЭС и соответствует требованиям ГОСТ Р 50030.5.1.

Преимущества

• Широкий диапазон времени - от долей секунды до нескольких дней - позволяет гибко настраивать любую последовательность операций
• Два независимых режима работы в одном устройстве: импульс при включении и задержка выключения
• Простая настройка: все параметры изменяются поворотными регуляторами на передней панели без инструментов
• Гибкий монтаж: одновременно поддерживаются DIN-рейка и фронтальное крепление
• Поддержка переменного и постоянного тока - универсальность для различных типов цепей

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, пыли или агрессивной среды из-за степени защиты IP20
• Не рекомендуется для управления нагрузками выше 8 А - превышение тока вызывает перегрев и отказ контактов
• Не имеет встроенного таймера с расписанием (например, “вкл. в 7:00 каждый день”) - только однократные задержки
• Не подходит для частых переключений (>1000 раз/час) - срок службы контактов ограничен механической износостойкостью

Примеры использования

• Освещение: свет включается при открывании двери и гаснет через 30 секунд после закрывания
• Вентиляция: вентилятор продолжает работать 5 минут после выключения системы кондиционирования
• Обогрев: нагреватель включается с задержкой 10 секунд после старта насоса, чтобы избежать перегрева
• Производственный участок: конвейер получает импульс на запуск при активации датчика, затем останавливается через 2 секунды

Практические советы

• При использовании в цепях с высокими индуктивными нагрузками (электромагниты, двигатели) рекомендуется параллельно контакту установить RC-цепочку для снижения помех
• Проверьте посадочный диаметр кабеля - он должен соответствовать зажимам (обычно 0,2–2,5 мм2)
• Настройте время сначала на минимальном значении, чтобы проверить реакцию устройства, потом увеличивайте
• Если реле не реагирует на сигнал - убедитесь, что питание подано именно на U1/U2, а не на выходные клеммы
• Для длительных интервалов (более часа) используйте часовой или дневной диапазон - это удобнее, чем считать секунды
