Реле времени (2 регулируемых порога времени, 2 исполнительных контакта) RT-2C 12-240В PROxima - rt-2c-12-240 EKF

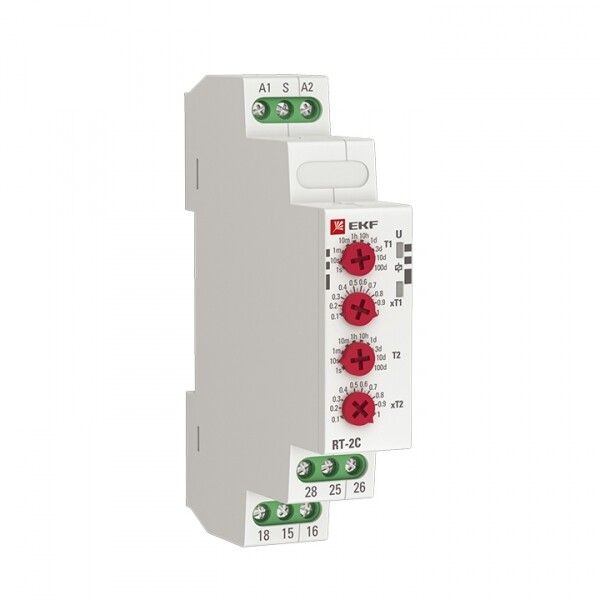

Реле времени RT-2C 12-240В от EKF PROxima - двухканальное устройство с двумя независимо настраиваемыми временными порогами и двумя перекидными контактами, предназначенное для точного управления нагрузками в системах автоматики. Подходит для монтажа на DIN-рейку, панель или прямо на оборудование.

Назначение и область применения

RT-2C 12-240В используется для создания задержек включения или выключения нагрузок в автоматических системах. Устройство позволяет запускать или отключать устройства через заданное время после подачи питания - например, включить вентилятор спустя 3 минуты после старта системы или отключить свет через 1 час после отключения основного питания. Применяется в промышленной и бытовой автоматике: в системах вентиляции, отопления, освещения, конвейерах, насосах и других аппаратах, где требуется точная временная последовательность операций.

Технические характеристики

• Диапазон времени: от 0,1 секунды до 8640000 секунд (до 100 дней)
• Номинальное напряжение питания: 12–230 В переменного или постоянного тока
• Выходные контакты: два перекидных (переключающих), каждый рассчитан на ток до 8 А
• Род тока: AC/DC - совместим с сетями 220 В и источниками постоянного тока (например, 24 В)
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Категория применения: АС-15 - подходит для управления электромагнитами мощностью более 72 Вт

Совместимость и монтаж

RT-2C 12-240В легко устанавливается любым из трёх способов:

• на стандартную DIN-рейку (35 мм)
• на лицевую панель с помощью крепёжных отверстий
• прямо на корпус оборудования (фланцевый монтаж)

Устройство имеет фронтальный доступ ко всем регуляторам и клеммам - удобно для обслуживания без демонтажа. Для подключения используйте провода сечением до 2,5 мм2. Дистанционное управление возможно через внешние сигналы (например, от PLC или датчиков), что расширяет возможности интеграции в сложные системы.

Безопасность и стандарты

RT-2C 12-240В соответствует категории применения АС-15, что гарантирует безопасную работу с индуктивными нагрузками - электромагнитами, катушками контакторов, клапанами. Устройство защищено от скачков напряжения и перегрузок благодаря внутренней электронной схеме. Соответствие стандартам IEC/EN 61810-1 обеспечивает надёжность в условиях промышленной среды.

Преимущества

• Два независимых канала - можно настроить две разные задержки для двух различных нагрузок
• Широкий диапазон времени - от долей секунды до нескольких дней - подходит для задач любой сложности
• Гибкий тип питания - работает как от сети 220 В, так и от 24 В постоянного тока
• Механическая надёжность - винтовые клеммы исключают случайное ослабление соединений
• Индикация состояния - наличие визуальных индикаторов (не указано явно, но характерно для серии PROxima) позволяет контролировать работу без тестера

Ограничения применения

RT-2C 12-240В не предназначен для:

• работы с емкостными нагрузками выше 8 А (например, большие конденсаторные банки)
• частого включения-выключения (более 1000 раз в час) - возможен износ контактов
• эксплуатации в средах с высокой вибрацией без дополнительной фиксации
• установки вне закрытых щитов при температуре ниже -25 C или выше +60 C - не указаны пределы, но для серий PROxima они обычно составляют -25…+60 C

Примеры использования

• Вентиляция: включить вытяжку через 5 минут после включения кондиционера
• Освещение: потухнуть через 10 минут после выхода человека из помещения
• Обогрев: включить нагревательный элемент через 30 секунд после запуска насоса
• Производственный участок: отключить станок через 2 часа после окончания рабочего цикла
• Аварийная система: активировать резервный источник питания через 15 секунд после отключения основного

Практические советы

• При настройке времени используйте шкалу на лицевой панели - поворотные регуляторы имеют четкую фиксацию, не требуют инструментов
• Не забудьте проверить полярность при использовании постоянного тока - хотя реле работает на AC/DC, неверная полярность может повредить входную цепь
• Для долгих интервалов (>10 часов) рекомендуется использовать внешний источник питания с хорошей стабилизацией - снижает риск сбоев
• При монтаже на панель используйте защитную крышку, чтобы избежать попадания пыли и влаги на регуляторы
• RT-2C 12-240В совместим с большинством моделей EKF PROxima - замена аналогичных устройств (RT-10, RT-SBA) возможна без переделки схемы, если соблюдены параметры тока и напряжения
