Реле времени ВЛ-61М (24В AC-DC/220В AC 10 режимов 0.1сек..9.9час) и Автоматика A8223-76911366

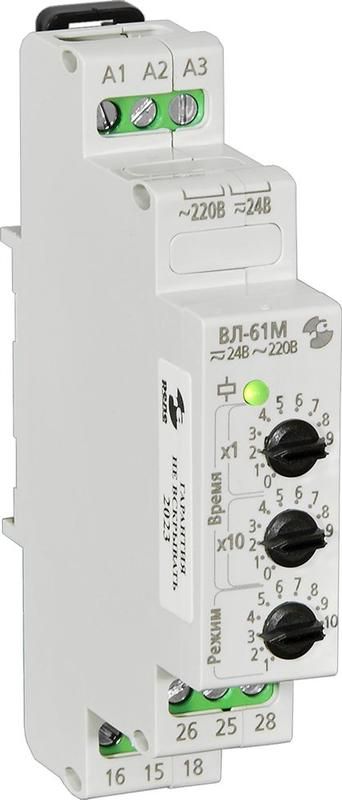

Реле времени ВЛ-61M от компании «Реле и Автоматика» (артикул a8223-76911366) - компактное устройство для точной регулировки временных интервалов в автоматических системах. Поддерживает два основных режима работы - задержка включения и генерация импульса - с питанием от 24 В постоянного или переменного тока и 220 В переменного тока.

Назначение и область применения

Реле времени ВЛ-61M используется для управления оборудованием с заданной временной задержкой. Применяется там, где важно точно контролировать момент включения или длительность действия устройства - например, в системах вентиляции, освещения, конвейеров, насосов, тепловых щитах и технологическом оборудовании. Устройство особенно удобно, когда требуется запуск после паузы или кратковременная активация нагрузки.

Технические характеристики

• Питание: 24 В постоянного тока (DC) / 220 В переменного тока (AC), 50 Гц
• Диапазон времени: от 0,1 секунды до 9,9 часа (35 640 секунд)
• Выходы: 2 переключающих контакта (нормально разомкнутые)
• Функции: задержка на включение, формирование импульса
• Тип коммутации: механический переключатель (без полупроводниковой элементной базы)
• Установка времени: регулируемая поворотным переключателем с дискретными значениями

Совместимость и монтаж

Реле времени ВЛ-61M устанавливается на DIN-рейку 35 мм. Клеммы для подключения проводов рассчитаны на сечение до 2,5 мм2. Для подачи питания используются входные клеммы L/N (для 220 В AC) и +/− (для 24 В DC). Выходные контакты позволяют коммутировать нагрузку до 10 А при 250 В AC. Обязательно соблюдать полярность при использовании 24 В DC. Монтаж допускается в вертикальном положении, без значительных вибраций.

Преимущества

• Поддержка двух типов питания - 24 В DC и 220 В AC - позволяет использовать реле в различных сетях без замены оборудования
• Широкий диапазон времени (0,1 с–9,9 ч) покрывает большинство задач автоматизации
• Два независимых выхода дают возможность управлять двумя нагрузками одновременно
• Механическая конструкция обеспечивает надежную работу даже в условиях высоких помех
• Индикатор состояния и четкая шкала настройки упрощают диагностику и обслуживание

Ограничения применения

• Не предназначено для частой коммутации свыше 1000 операций в час - возможен износ контактов
• Не работает с емкостными или индуктивными нагрузками выше 10 А - требует применение промежуточного реле
• Не имеет защиты от перегрузки по току - необходимо внешнее защитное оборудование
• Запрещена работа при температуре ниже −10 C и выше +55 C
• Функция “задержка на выключение” и “неизменное время” в этом модели не реализованы - доступны только две указанные функции

Примеры использования

• Вентиляционная система: включается через 3 минуты после старта печи, чтобы прогреть воздух перед выбросом
• Освещение: свет включается на 10 секунд после срабатывания датчика движения
• Конвейер: после остановки машина снова запускается через 15 секунд для предотвращения затора
• Насос: работает 2 минуты, затем отключается, даже если сигнал на включение сохраняется

Практические советы

• При использовании 24 В DC проверьте полярность - неверное подключение не повредит реле, но не будет работать
• Для долговечности контактов не подключайте мощные двигатели или люминесцентные лампы напрямую - используйте магнитный пускатель
• Настройку времени выполняйте при отключенном питании - изменения в процессе работы могут вызвать сбой
• При необходимости более длинной задержки (>9,9 ч) используйте несколько реле последовательно или программируемый контроллер
• Проверяйте посадочные размеры: корпус совместим со всеми стандартными DIN-рейками, но клеммы не подходят для быстроразъемных соединений
