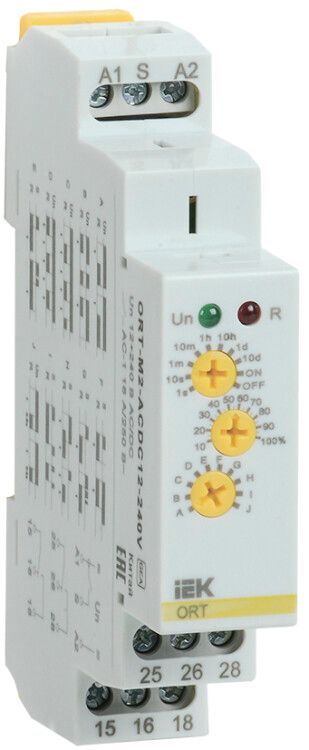

Реле времени ORT многофункциональное 2 контакта 12-240 В AC/DC ONI ORT-M2-ACDC12-240V

Многофункциональное реле времени ONI (IEK) артикул ort-m2-acdc12-240v предназначено для точного управления временными интервалами в автоматических системах - например, для плавного запуска двигателей, последовательного включения освещения или циклического управления оборудованием. Устройство работает от переменного или постоянного тока в широком диапазоне напряжений и устанавливается на DIN-рейку.

Назначение и область применения

Реле времени ONI (IEK) ort-m2-acdc12-240v используется там, где требуется точно контролировать момент включения и отключения нагрузки с задержкой. Подходит для автоматизации технологических процессов: управление вентиляцией, насосами, светильниками, конвейерами, нагревательными элементами. Особенно эффективно в системах, требующих чередования временных циклов - например, периодическое включение/выключение печи или компрессора.

Технические характеристики

• Тип напряжения управления: переменный (AC) и постоянный (DC) - от 12 до 240 В
• Номинальный ток контактов: 16 А
• Диапазон регулируемой задержки: от 0,1 до 60 секунд
• Количество переключающих контактов: 2 (оба - перекидные, с задержкой)
• Подключение: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Гарантия: 12 месяцев
• Число режимов работы: 10 (включает функции задержки при включении, отключении, циклического управления)
• КОНТАКТЫ: нет отдельных нормально замкнутых (НЗ) или нормально разомкнутых (НО) контактов - все контакты работают только с задержкой и являются перекидными

Совместимость и монтаж

Реле времени ONI (IEK) ort-m2-acdc12-240v совместимо с любыми устройствами, работающими от сети 12–240 В AC/DC и потребляющими до 16 А. Для установки достаточно защелкнуть корпус на стандартную DIN-рейку. Клеммы для подключения проводов - винтовые, позволяют надежно закрепить жилы сечением до 2,5 мм2. Перед подключением проверьте соответствие напряжения питания - устройство не требует внешнего источника питания, питание берётся прямо из управляющей цепи.

Преимущества

• Широкий диапазон рабочего напряжения (12–240 В AC/DC) - позволяет использовать одно реле в разных сетях без замены
• Два перекидных контакта с задержкой - обеспечивают гибкую логику управления (например, одновременно включить одну нагрузку и отключить другую)
• 10 предустановленных режимов - не нужны сложные настройки, нужный алгоритм выбирается поворотом переключателя
• Универсальный монтаж на DIN-рейку - легко интегрируется в щиты промышленного и бытового типа
• Отсутствие механических частей внутри - высокая долговечность и отказоустойчивость

Ограничения применения

• Не предназначен для коммутации индуктивных нагрузок свыше 16 А - при работе с мощными двигателями или трансформаторами рекомендуется применять дополнительные контакторы
• Нет защиты от перегрузки по току - необходимо обеспечивать внешнюю защиту (автоматический выключатель или предохранитель)
• Не рассчитано на работу во взрывоопасных средах - не используйте в помещениях с повышенным риском возгорания или наличием горючих газов
• Задержка не регулируется плавно - доступны только фиксированные режимы, выбранные переключателем; точная настройка в пределах 0,1–60 с невозможна

Примеры использования

• Освещение в коридоре: после включения света через 30 секунд он автоматически отключается
• Вентиляция после завершения работы станка: вентилятор продолжает работать ещё 15 секунд для охлаждения
• Циклический прогрев: каждые 5 минут нагреватель включается на 10 секунд
• Последовательный запуск нескольких насосов: первый включается сразу, второй - через 2 секунды, третий - через 5

Практические советы

• Выбирая режим работы, внимательно сверьтесь с таблицей в руководстве - одинаковые обозначения на передней панели могут отличаться в зависимости от версии прошивки
• При использовании в цепях с высокой индуктивностью (электромагниты, катушки) параллельно контакту установите дугогасящий конденсатор
• Проверяйте плотность затяжки винтов - недостаточно затянутый контакт вызывает перегрев, слишком сильная затяжка - повреждает медную жилу
• Настройка реле выполняется при отключенном питании - изменение режима при включенном напряжении может привести к сбою
• При монтаже в щитах с высокой температурой - убедитесь, что окружающая среда не превышает +55 C, указанную в спецификации
