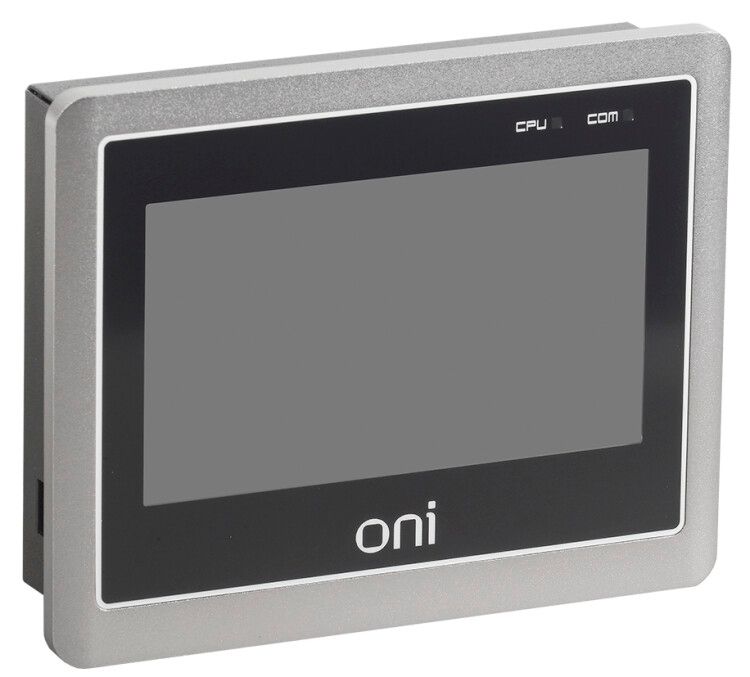

Панель оператора общепром. 4.3' резистивный экран. Корпус: металл, 1xEthernet, 1xRS232/RS485/RS422, 1xRS232, 2xUSB, 24В DC - ETG-CP-043 IEK

Панель оператора 4,3 дюйма серии ONI - компактное устройство для взаимодействия с автоматизированными системами на промышленных объектах. Бренд ONI (IEK) предлагает эту модель под артикулом etg-cp-043 как надежное решение для контроля и мониторинга процессов в условиях повышенной запыленности и перепадов температур.

Назначение и область применения

Панель оператора 4,3 дюйма серии ONI предназначена для визуализации и управления технологическими процессами через графический интерфейс. Она используется в качестве человеко-машинного интерфейса (HMI) в системах автоматизации, где требуется доступ к данным, управление режимами работы и диагностика состояния оборудования. Подходит для установки на станках, конвейерах, насосных станциях, системах вентиляции, складском оборудовании и других промышленных объектах.

Технические характеристики

• Диагональ экрана: 4,3 дюйма (TFT-дисплей с разрешением 480×272 пикселей)
• Тип дисплея: цветной TFT с резистивным сенсорным экраном
• Цветность: 24-битная глубина цвета
• Питание: постоянный ток 9–28 В (совместимо с 24 В постоянного тока)
• Защита корпуса: IP65 - устойчивость к пыли и струям воды из любого направления
• Рабочий температурный диапазон: от –20 C до +70 C
• Интерфейсы связи: USB, Ethernet (Industrial), RS-232, RS-485 (по одному каждому)
• Поддержка протоколов: MODBUS RTU/ASCII, другие шинные системы
• Габариты фронта: 130 × 104 мм, глубина монтажа: 28,9 мм
• Гарантия: 12 месяцев

Совместимость и монтаж

Панель оператора 4,3 дюйма серии ONI совместима с PLC и ПЛК ONI, а также с оборудованием сторонних производителей, поддерживающих MODBUS или другие промышленные шины. Для монтажа требуется вырезать отверстие в панели с габаритами 122×96 мм - соответствует размеру лицевой части устройства. Крепление осуществляется с помощью фланца за счет зажимов. Все коммуникационные порты расположены на задней стенке; рекомендуется обеспечить свободный доступ к ним при установке. Электропитание подключается к клеммам на плате - допускается широкий диапазон напряжений (9–28 В), что позволяет использовать её в сетях с нестабильным питанием.

Безопасность и стандарты

Устройство имеет степень защиты IP65, что гарантирует работу в пыльных и влажных помещениях. Температурный диапазон от –20 C до +70 C позволяет применять панель в неотапливаемых цехах, на открытых площадках и в холодильных камерах. Соответствует требованиям промышленной электромагнитной совместимости (EMC) для использования в автоматизированных системах. Поддерживает функции безопасности: возможность настройки уровней доступа, блокировки управления и аварийного останова.

Преимущества

• Резистивный сенсорный экран работает даже в перчатках и при наличии грязи - идеально для промзоны
• Многофункциональные интерфейсы позволяют подключать панель к различным типам контроллеров без дополнительных модулей
• Предустановленная ОС и среда выполнения проектов снижают время настройки
• Небольшие габариты и малая глубина монтажа удобны для установки в ограниченном пространстве
• Широкий диапазон входного напряжения повышает отказоустойчивость в условиях слабой сети

Ограничения применения

• Резистивный экран менее чувствителен к многократным прикосновениям по сравнению с емкостными - не подходит для частого жестового управления
• Не предназначен для установки в местах с постоянным прямым попаданием воды (например, под дождём или в мойках)
• Отсутствие Wi-Fi и Bluetooth - все соединения проводные
• Недоступна поддержка HDMI/VGA - вывод видео на внешние мониторы невозможен
• 24-битная цветовая глубина достаточна, но не обеспечивает фотorealistic-графику - оптимальна для схем и индикации, не для видеонаблюдения

Примеры использования

• Контроль скорости и положения конвейера на пищевом производстве
• Настройка параметров насосной станции водоснабжения
• Мониторинг уровня жидкости в резервуарах и сигнализация аварийных значений
• Управление системой вентиляции и климат-контроля в логистическом центре
• Диагностика и запуск/остановка оборудования на СИП-станции

Практические советы

• Перед первым запуском проверьте соответствие напряжения питания - выход за пределы 9–28 В может повредить плату
• При использовании RS-485 соблюдайте полярность A/B и используйте терминирующие резисторы 120 Ом на крайних точках шины
• Для долговечности сенсорного экрана избегайте острых предметов - он не устойчив к царапинам
• При монтаже в металлический щит обеспечьте хорошую вентиляцию вокруг панели, особенно при работе при +60…+70 C
• Проект HMI можно разрабатывать в программном обеспечении ONI, которое уже установлено - не требует дополнительной лицензии
• Обратите внимание на посадочные размеры: фронтальная часть 130×104 мм, а отверстие для встраивания - 122×96 мм
