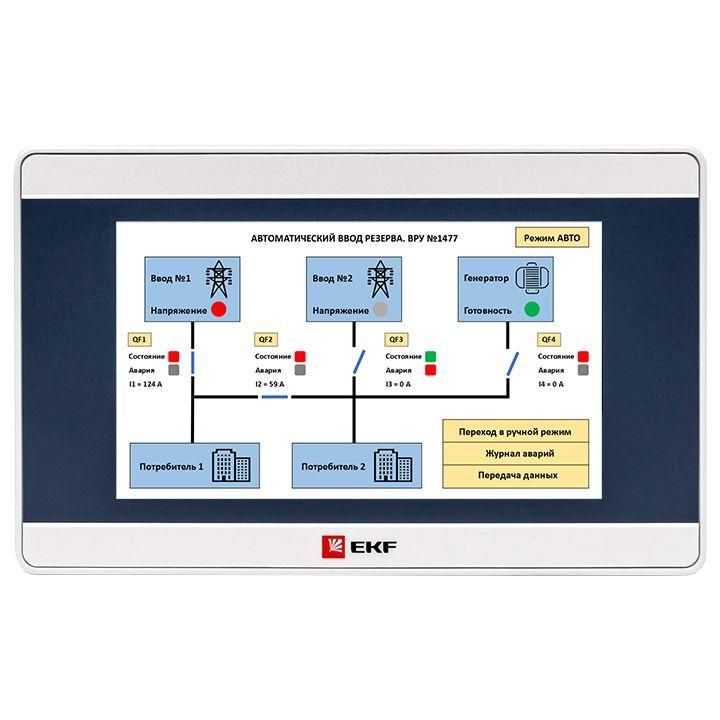

Панель оператора EKF PRO-Screen 4 | RSC-4

Панель оператора PRO-Screen 4 от EKF - это компактный интерфейс для управления и контроля промышленного оборудования через программируемые логические контроллеры. Артикул rsc-4 подходит для задач мониторинга и ввода команд в условиях производства, где важна надёжность и устойчивость к запылённости.

Назначение и область применения

Панель оператора PRO-Screen 4 используется для взаимодействия человека с автоматизированной системой: отображает данные с PLC, позволяет задавать параметры, запускать циклы, просматривать алармы. Применяется в системах управления станками, конвейерами, насосными установками, печами, упаковочным оборудованием и других устройствах, работающих на базе промышленных контроллеров. Подходит для любых отраслей - машиностроения, пищевой промышленности, логистики, энергетики.

Технические характеристики

• Экран: 4,3 дюйма, разрешение 800×480 пикселей, 16,7 млн цветов - чёткая графика даже при ярком освещении
• Питание: постоянный ток 9–28 В - совместимо с большинством промышленных источников 12 В и 24 В
• Защита: IP65 - полностью защищена от пыли и струй воды с любого направления
• Рабочая температура: от 0 до +50 C - рассчитана на типичные условия цеха, не предназначена для холодных или жарких зон вне этого диапазона

Совместимость и монтаж

Панель оператора PRO-Screen 4 подключается к ПЛК через последовательные порты (RS-232/RS-485) или Ethernet, в зависимости от модели контроллера. Для настройки требуется ПО PRO-Screen Master - оно бесплатно доступно от производителя. Крепление осуществляется через фланец с отверстием под монтаж в щит или панель. Диаметр выреза в панели должен соответствовать габаритам корпуса - проверьте чертёж перед установкой. Разъём питания - клеммная колодка, не требует специальных штекеров.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 гарантирует безопасную работу в средах с высокой запылённостью и возможным воздействием брызг воды. Соответствие международным нормам EN 61131-2 и IEC 61010-1 подтверждено сертификатами производителя.

Преимущества

• Высокая контрастность экрана - видимость из любого угла, даже при солнечном свете
• Широкий диапазон входного напряжения (9–28 В DC) - работает при перепадах сети, что важно в промышленных сетях
• Универсальная совместимость - поддерживает связь с ПЛК всех популярных брендов (Siemens, Omron, Schneider, Mitsubishi и др.)
• Монолитный дизайн без вентиляторов - меньше точек отказа, долгий срок службы

Ограничения применения

• Не предназначена для работы при температуре ниже 0 C или выше +50 C - в морозильных камерах или рядом с печами нужна дополнительная теплоизоляция или охлаждение
• Не имеет встроенного Wi-Fi или Bluetooth - для удалённого доступа требуется проводная сеть или внешний модуль
• Не поддерживает сенсорное управление - управление только кнопками на корпусе; экран не является сенсорным
• Требует предварительной настройки через ПО PRO-Screen Master - нельзя использовать “из коробки” без прошивки

Примеры использования

• На конвейере упаковочного цеха: отображение скорости, числа упаковок, аварийных остановок
• На насосной станции: контроль давления, уровень жидкости, состояние клапанов
• В системе тепловой обработки: регулировка температуры, время цикла, сигналы тревоги
• Как замена механическим кнопкам и индикаторам - снижает количество проводов и повышает гибкость системы

Практические советы

• Перед установкой убедитесь, что питание стабильно - скачки напряжения ниже 9 В вызывают сброс экрана
• При монтаже в металлический щит используйте герметичные прокладки - они уже есть в комплекте, но должны быть правильно установлены для сохранения IP65
• Для длительной работы в пыльных помещениях рекомендуется периодическая очистка лицевой панели мягкой тканью - не используйте растворители
• Прошивку и интерфейсы лучше настраивать заранее, до монтажа - это экономит время на площадке
• Артикул rsc-4 - это модель с диагональю 4,3 дюйма; если нужны большие экраны - выбирайте другие варианты серии PRO-Screen
