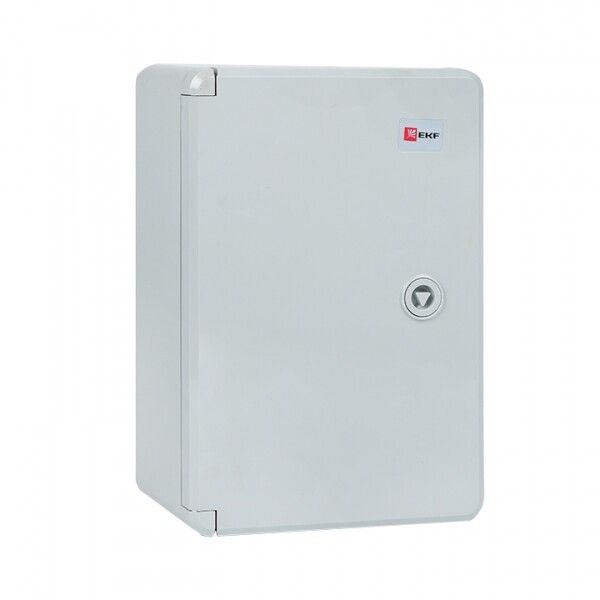

Бокс пластиковый с монтажной платой (ВхШхГ) 300х200х130мм IP65 PROxima | PB65MP001 EKF

Бокс пластиковый с монтажной платой 300х200х130 мм IP65 от EKF (артикул pb65mp001) предназначен для компактной и защищённой установки электрооборудования в условиях повышенной запылённости или влажности. Монтажная плата упрощает фиксацию модулей, а прочный корпус обеспечивает долгую службу даже на открытых площадках.

Назначение и область применения

Этот бокс используется для сборки распределительных и управляющих щитов в системах автоматизации, контроля и распределения энергии. Подходит для установки автоматических выключателей, контакторов, реле, устройств защиты, трансформаторов и других модульных элементов. Применяется в промышленности, на объектах ЖКХ, в логистике, на производственных линиях и вне помещений - например, возле насосных станций, на улице или в цехах с высокой влажностью.

Технические характеристики

• Размеры корпуса: 300×200×130 мм
• Монтажная глубина: 110 мм - позволяет разместить модули до 45 мм в ширину с зазором для проводки
• Материал корпуса: ударопрочный АБС-пластик - устойчив к механическим воздействиям и перепадам температур
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды из любого направления
• Цвет: RAL 7035 (серый антрацит) - соответствует промышленным стандартам эстетики
• Количество рядов: один - оптимизирован для вертикальной компоновки модулей
• Замок: есть - обеспечивает доступ только авторизованному персоналу
• Гарантия: 60 месяцев - подтверждает долговечность материала и конструкции

Совместимость и монтаж

Бокс рассчитан на установку DIN-рейки 35 мм, которая крепится к монтажной плате. Все стандартные модули шириной до 45 мм совместимы. Установка осуществляется открытым способом - на стену с помощью крепёжных отверстий по углам. Для монтажа нужны саморезы M4–M6 (не входят в комплект). Глубина 110 мм достаточна для большинства современных устройств, но не подходит для крупногабаритных преобразователей частоты или мощных терморегуляторов. Дверца может быть выбрана: глухая (для закрытого доступа) или прозрачная (для визуального контроля индикации).

Безопасность и стандарты

Изделие соответствует требованиям безопасности по ГОСТ Р 50030.2 и IEC 61439-1. Степень защиты IP65 гарантирует работу в средах с пылью, влагой, масляными брызгами и агрессивными парами. Нагрузка на монтажную плату не должна превышать допустимые весовые нормы для пластиковых щитов - рекомендуется равномерное распределение массы оборудования.

Преимущества

• Ударопрочный АБС-пластик снижает риск повреждения при транспортировке и монтаже
• IP65 обеспечивает надёжную защиту без необходимости в дополнительном кожухе
• Фиксированная монтажная панель исключает люфт и ускоряет сборку
• Замок повышает уровень безопасности и соответствие требованиям охраны труда
• Долгий срок гарантии (5 лет) говорит о стабильности качества производства

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (не имеет взрывозащиты Ex)
• Не подходит для мест с постоянным погружением в воду - IP65 не является водонепроницаемостью при длительном затоплении
• Ограниченная глубина (110 мм) не позволяет размещать габаритные устройства типа ШИМ-регуляторов или больших автономных контроллеров
• Пластиковый корпус менее устойчив к длительному UV-облучению - при наружной установке лучше использовать защитные экраны или навесы

Примеры использования

• Щит управления насосной станцией на участке водоснабжения
• Распределительный щит на конвейере в пищевой промышленности
• Автоматический щит освещения во дворе многоквартирного дома
• Контрольный пункт для датчиков температуры в холодильной камере
• Локальный щит управления вентиляцией в подвале

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с точками крепления стены
• При использовании прозрачной дверцы убедитесь, что световая индикация модулей видна через неё
• Не перегружайте монтажную плату - суммарный вес оборудования не должен превышать 8–10 кг
• Для удобства прокладки кабелей используйте кабельные вводы (приобретаются отдельно)
• При установке на улице - обязательно предусмотрите отвод конденсата и избегайте прямого попадания дождя на шарниры дверцы
• Артикул pb65mp001 - это часть серии PROxima; все компоненты этой серии совместимы между собой по форме и креплениям
