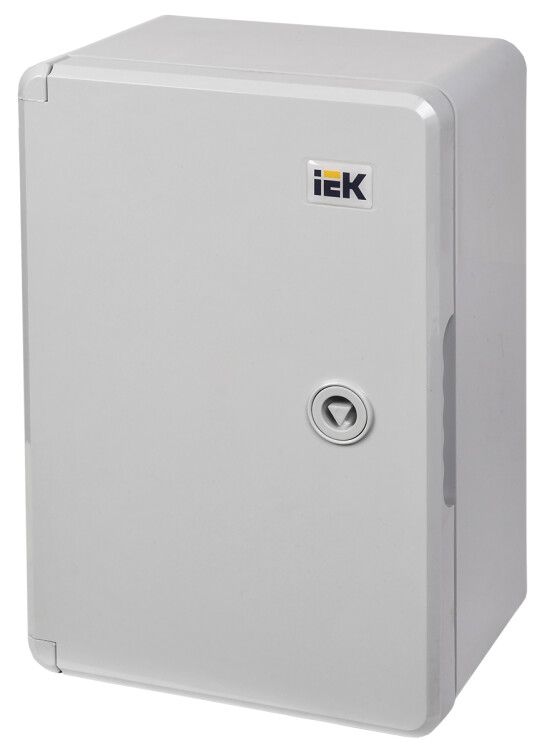

Корпус пластиковый ЩМПп (ВхШхГ) 300х200х130мм УХЛ1 IP65 | MKP93-N-302013-65 IEK

Корпус пластиковый ЩМПп 300х200х130мм УХЛ1 IP65 от IEK предназначен для безопасного размещения электротехнического оборудования в условиях повышенной запыленности, влаги и перепадов температур. Артикул mkp93-n-302013-65 подходит для открытой установки в промышленных и внешних сетях управления.

Назначение и область применения

Корпус ЩМПп 300х200х130мм УХЛ1 IP65 используется для монтажа коммутационных устройств, реле, автоматов, контакторов и других элементов в системах распределения электроэнергии и автоматизации. Подходит для установки на стену в помещениях и на улице - например, возле станков, конвейеров, насосных станций, тепловых пунктов и распределительных щитов.

Технические характеристики

• Габариты: 300×200×130 мм - внутренний объем позволяет разместить до 6 модульных аппаратов шириной 17,5 мм
• Материал корпуса: ударопрочный ABS-пластик - устойчив к механическим повреждениям и химическим воздействиям
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Климатическое исполнение: УХЛ1 - работает при температурах от -45 C до +80 C, подходит для холодных регионов и нагреваемых помещений
• Толщина стенок: 2,2 мм - достаточна для жесткости и долговечности
• Цвет: 7035 RAL (серый) - соответствует промышленным стандартам окраски
• Срок службы: 10 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус имеет встроенную монтажную панель толщиной 2,2 мм с предварительно просверленными отверстиями под DIN-рейку. Монтаж осуществляется открытым способом - крепится к стене с помощью анкеров или саморезов через боковые фланцы. Дверь одинарная, открывается на петлях, зафиксирована замком. Для герметичности предусмотрена резиновая уплотнительная прокладка. Кабельные вводы не входят в комплект - требуются дополнительно (например, M20 или M25).

Безопасность и стандарты

Корпус ЩМПп 300х200х130мм УХЛ1 IP65 соответствует требованиям ГОСТ Р 51317.1–2009 (IEC 60529) по степени защиты IP65. Применение материала ABS обеспечивает самоугасание при воздействии открытого пламени (класс горючести V-0 по UL 94). Наличие монтажной панели исключает риск случайного прикосновения к токоведущим частям при закрытой двери.

Преимущества

• Высокая степень защиты IP65 - идеально для сырых, пыльных и уличных зон
• Широкий диапазон температур - можно использовать в суровом климате
• Ударопрочный ABS-пластик - не деформируется при транспортировке и монтаже
• Встроенная монтажная панель - экономит время сборки, не требуется доп. крепления
• Закрытый тип крышки - снижает риск доступа посторонних лиц

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификация Ex
• Не рассчитан на нагрузку свыше 15 кг - не стоит монтировать тяжелые трансформаторы или массивные АВР
• Кабельные вводы и DIN-рейка не входят в комплект - необходимо докупать
• Пластиковый корпус не рекомендуется для мест с постоянным механическим воздействием (удары, вибрация выше 1g)

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на производстве с высокой запыленностью
• Автоматизация системы освещения во дворе или на объекте ЖКХ
• Контрольный пункт для терморегуляторов в холодильном цехе

Практические советы

• Перед монтажом проверьте посадочные отверстия под DIN-рейку - они должны совпадать с вашими компонентами
• Для кабельных вводов выбирайте модели с резьбой M20/M25 и уплотнительными гайками - это сохранит класс IP65
• При установке на вертикальную поверхность используйте уровень - даже небольшой перекос затрудняет плотное закрытие двери
• Не применяйте растворители или агрессивные чистящие средства - достаточно мыльной воды и мягкой тряпки
• Артикул mkp93-n-302013-65 от IEK совместим со всеми изделиями серии ЩМПп - легко найти аналоги при замене
