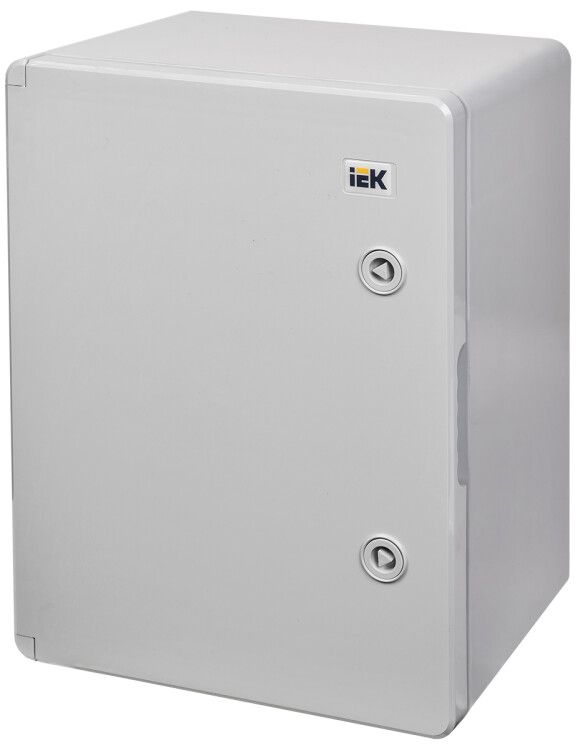

Корпус пластиковый ЩМПп (ВхШхГ) 400х300х220мм УХЛ1 IP65 | MKP93-N-403022-65 IEK

Корпус пластиковый ЩМПп 400х300х220мм УХЛ1 IP65 от IEK предназначен для защиты электротехнического оборудования в условиях уличной и промышленной среды. Этот модельный ряд рассчитан на долгую эксплуатацию при экстремальных температурах и повышенной запылённости, что делает ЩМПп идеальным решением для наружных щитов управления и автоматики.

Назначение и область применения

Корпус пластиковый ЩМПп 400х300х220мм УХЛ1 IP65 используется для размещения и защиты коммутационных устройств, автоматических выключателей, реле, контакторов, модулей автоматики и других элементов электросистем. Подходит для монтажа в местах с высокой влажностью, пылью, перепадами температур - например, на фасадах зданий, в насосных станциях, на производственных площадках, в теплицах и на транспорте.

Технические характеристики

• Габариты: 400×300×220 мм (Ш×В×Г)
• Материал корпуса: ударопрочный ABS-пластик
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Климатическое исполнение: УХЛ1 - работает при температурах от -45 C до +80 C
• Толщина стенок: 2,4 мм - обеспечивает механическую прочность
• Цвет: 7035 RAL (серый металлик)
• Количество дверей: одна, одинарная, закрытого типа
• Наличие монтажной панели: да - внутренняя рама для крепления DIN-рейки и оборудования
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Способ монтажа: навесной, с возможностью настенного крепления

Совместимость и монтаж

Корпус пластиковый ЩМПп 400х300х220мм УХЛ1 IP65 совместим со всеми типами DIN-реек и стандартными электромонтажными компонентами. Монтаж осуществляется через четыре крепёжных отверстия на задней стенке - для саморезов или анкеров. Для герметичности рекомендуется использовать уплотнители, входящие в комплект двери. Открытые провода и кабели должны проходить через заводские кабельные вводы (не входят в комплект - требуются дополнительно).

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51317.1-2009 (IEC 60529) по степени защиты IP65. Климатическое исполнение УХЛ1 подтверждает соответствие условиям эксплуатации в холодном и умеренно-влажном климате. Применение материала ABS гарантирует негорючесть и устойчивость к химическим воздействиям.

Преимущества

• Высокая степень защиты IP65 позволяет применять корпус за пределами помещений без дополнительных кожухов
• ABS-пластик устойчив к ударам, вибрациям и перепадам температур
• Встроенная монтажная панель снижает время сборки и повышает точность расположения оборудования
• Цвет 7035 RAL - устойчив к выцветанию под UV-излучением
• Один дверной механизм с надёжным замком - минимизация потерь герметичности

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (без дополнительной сертификации ATEX)
• Не рассчитан на постоянное погружение в воду - IP65 не равен IP67
• При температурах ниже -45 C возможно хрупкое разрушение пластика при механическом воздействии
• Кабельные вводы и уплотнители не входят в комплект - необходимо докупать отдельно
• Не подходит для установки крупногабаритного оборудования, превышающего внутренние габариты 360×260×180 мм (с учётом монтажной панели)

Примеры использования

• Наружный щит управления освещением парковки
• Щит автоматики насосной станции водоснабжения
• Распределительный щит на объектах ЖКХ и сельского хозяйства
• Контрольный пункт для датчиков и контроллеров на открытых участках производства
• Временные щиты на строительных площадках

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели подходящие вводы - используйте кабельные вводы с резьбой M20x1,5 или аналогичные
• При установке на вертикальную поверхность используйте уровень - даже малый перекос может нарушить герметичность двери
• Для длительной работы в зимних условиях рекомендуется устанавливать нагревательные элементы внутри корпуса, особенно при частых циклах замерзания/оттаивания
• При использовании в пыльных зонах регулярно проверяйте состояние уплотнителей двери - они подлежат замене каждые 2–3 года
• Артикул mkp93-n-403022-65 - единственный в линейке IEK с такими габаритами и классом защиты; другие модели имеют меньшие размеры или другое исполнение
