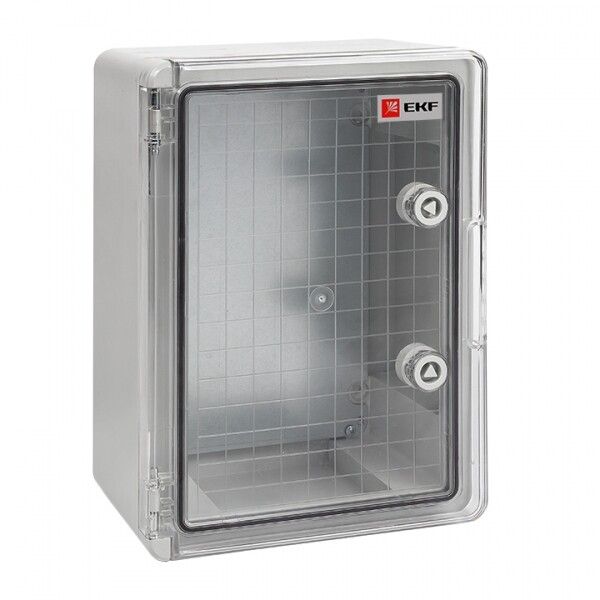

Бокс пластиковый с монтажной платой прозр. дверь 400х300х220 мм IP65 EKF PROxima - PBT65MP004

Щит пластиковый EKF PROxima pbt65mp004 - это готовый корпус с монтажной платой и прозрачной дверью, предназначенный для компактной и защищённой установки автоматических устройств, контакторов, реле и других элементов в условиях повышенной запылённости или влажности. Корпус выполнен из прочного пластика, соответствует классу защиты IP65 и рассчитан на открытую установку.

Назначение и область применения

Щит EKF PROxima pbt65mp004 предназначен для сборки распределительных и управляющих щитов в помещениях и на улице. Подходит для установки модульного оборудования: автоматических выключателей, УЗО, реле времени, преобразователей частоты, терморегуляторов. Часто используется в системах автоматизации технологического оборудования, на конвейерах, в насосных станциях, вентиляционных шкафах и на объектах ЖКХ. Прозрачная дверь позволяет контролировать состояние приборов без вскрытия корпуса.

Технические характеристики

• Размеры корпуса: 400×300×220 мм (Ш×В×Г)
• Монтажная глубина: 180 мм - доступное пространство для установки модулей
• Материал корпуса: ударопрочный АБС-пластик
• Цвет: серый (RAL 7035)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип установки: открытая (на стену)
• Количество рядов: один - для однорядной компоновки модулей
• Наличие замка: да - возможность запирания для защиты от несанкционированного доступа
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит совместим со всеми стандартными DIN-рейками шириной 35 мм, которые легко фиксируются на монтажной плате внутри корпуса. Для крепления используются четыре отверстия на задней стенке - подходят под стандартные дюбеля или саморезы. Монтажная плата уже установлена, не требует дополнительной сборки. Габариты позволяют разместить до 18 модулей шириной 17,5 мм (например, 9 двухполюсных автоматов). Не рекомендуется использовать для установки тяжёлых силовых аппаратов массой более 5 кг каждый - вес распределяется только через монтажную плату, а не через стенки корпуса.

Безопасность и стандарты

Щит EKF PROxima pbt65mp004 соответствует требованиям IEC 62208 и ГОСТ Р 50030.2. Наличие степени защиты IP65 гарантирует работу в средах с высокой влажностью, пылью, брызгами воды. Материал корпуса - самозатухающий АБС-пластик, не поддерживающий горение. Замок обеспечивает защиту от случайного или преднамеренного вмешательства.

Преимущества

• Прозрачная дверь - удобный контроль состояния приборов без открывания
• Ударопрочный АБС-пластик - устойчив к механическим повреждениям при монтаже и эксплуатации
• Встроенная монтажная панель - экономит время на сборке, исключает необходимость крепления рейки самостоятельно
• Высокий уровень защиты IP65 - подходит для условий, где обычные металлические щиты требуют дополнительной герметизации
• Долгий срок гарантии - 5 лет - свидетельствует о качестве материалов и сборки

Ограничения применения

Не применяется в зонах с постоянным погружением в воду, в агрессивных химических средах (кислоты, растворители) и при температуре ниже –25 C или выше +55 C. Не предназначен для установки крупногабаритного оборудования, например, частотных преобразователей мощностью более 5,5 кВт без дополнительного крепления к стене. Открытая установка требует наличия ровной вертикальной поверхности - не подходит для монтажа на наклонных или вибрирующих поверхностях.

Примеры использования

• Щит управления насосной станцией на участке с высокой влажностью
• Распределительный щит на конвейере в пищевой промышленности
• Автоматизированный пункт управления освещением во дворе или в парковке
• Контрольный щит для системы вентиляции в подвале

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточную длину для выхода через кабельные вводы - они не предусмотрены в комплекте, их необходимо докупить отдельно
• Используйте кабельные вводы с резиновыми уплотнителями (M20 или M25) для сохранения уровня IP65
• При установке на улице - выбирайте место с минимальным попаданием прямых солнечных лучей, чтобы избежать перегрева
• При использовании в холодном помещении - учтите, что пластик становится менее гибким; осторожно обращайтесь с дверцей зимой
• Для быстрого обслуживания - используйте светящиеся индикаторы, видимые через прозрачную дверь
