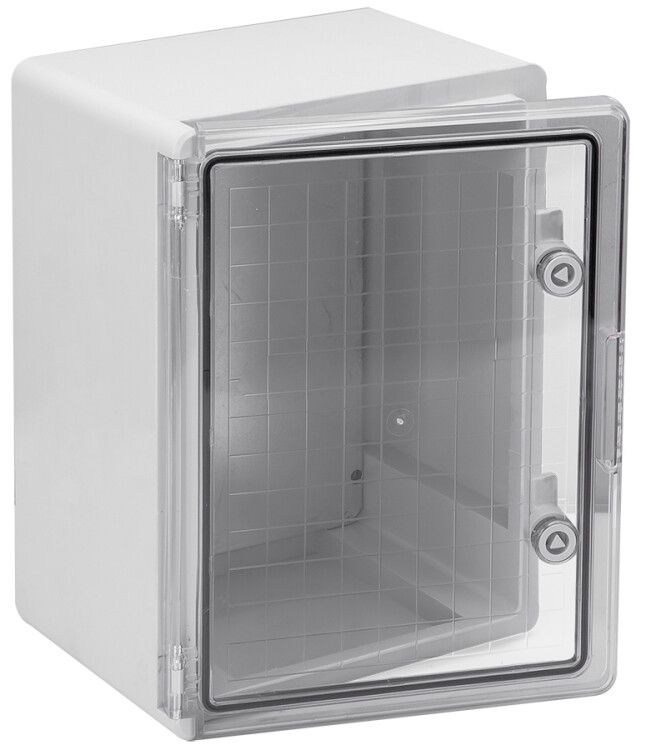

Корпус пластиковый ЩМПп (ВхШхГ) 400х300х220мм с прозрачной дверью УХЛ1 IP65 | MKP92-N-403022-65 IEK

Корпус пластиковый ЩМПп (400х300х220 мм) с прозрачной дверью УХЛ1 IP65 от IEK предназначен для безопасного размещения электротехнического оборудования в условиях повышенной запыленности, влаги и перепадов температур. Артикул mkp92-n-403022-65 подходит для открытой установки на стене и используется в системах управления и распределения энергии.

Назначение и область применения

Корпус ЩМПп служит для защиты внутреннего оборудования - автоматических выключателей, контакторов, реле, модулей автоматики - от внешних воздействий. Подходит для монтажа в помещениях и на улице, где есть риск попадания пыли, воды или конденсата. Часто применяется в промышленных щитах, на станках, конвейерах, насосных станциях и объектах ЖКХ.

Технические характеристики

• Размеры: 400×300×220 мм (Ш×Г×В)
• Материал корпуса: ударопрочный ABS-пластик
• Толщина стенок: 2,4 мм
• Цвет: 7035 RAL (серый)
• Тип крышки/двери: одинарная, прозрачная
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Климатическое исполнение: УХЛ1 - работает при температурах от -45 C до +80 C
• Наличие монтажной панели: да - возможность крепить оборудование на металлическую планку внутри корпуса
• Способ монтажа: открытая установка (на стену)
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩМПп совместим со стандартными DIN-рейками и крепежом для аппаратов до 35 мм ширины. Монтаж осуществляется на вертикальную поверхность с помощью четырёх крепёжных отверстий в задней стенке. Прозрачная дверь фиксируется на двух петлях и открывается на 180° - удобно для обслуживания. Для герметичности используйте уплотнитель, уже установленный в рамке двери. Не допускается сверление или механическая обработка корпуса - это нарушает степень защиты IP65.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 60529 по степени защиты IP65. Климатическое исполнение УХЛ1 гарантирует работу в холодном и умеренно влажном климате, включая неотапливаемые помещения. Материал ABS устойчив к химически активным веществам, характерным для промышленной среды.

Преимущества

• Прозрачная дверь позволяет визуально контролировать состояние оборудования без вскрытия корпуса
• Высокая прочность ABS-пластика защищает от ударов и деформаций
• Устойчивость к экстремальным температурам - подходит для суровых условий
• Встроенная монтажная панель снижает время сборки щита
• Закрытая конструкция исключает доступ к токоведущим частям при закрытой двери

Ограничения применения

• Не предназначен для погружения в воду - IP65 не заменяет IP67/IP68
• Не рекомендован для установки в зонах с постоянным прямым воздействием сильного напора воды (например, мойки высокого давления)
• Пластиковый корпус не рассчитан на механическую нагрузку сверх нормы - нельзя использовать как опору или площадку
• При температурах ниже -45 C возможна потеря эластичности уплотнителей - проверьте условия эксплуатации

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на конвейере в пищевой промышленности
• Автоматический щит освещения в холодильной камере
• Контрольный пункт для датчиков в цехе с высокой запылённостью

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия в стене точно совпадают с креплениями корпуса - размеры 400×300 мм требуют точного расположения
• При использовании в сыром помещении проверяйте герметичность уплотнителя двери ежегодно
• Не затягивайте болты слишком сильно - пластик может треснуть
• Для лучшего теплоотвода оставляйте свободное пространство вокруг корпуса - особенно при работе при максимальных температурах
• Артикул mkp92-n-403022-65 от IEK - один из самых распространённых вариантов для малых и средних щитов; при необходимости замены выбирайте аналог с такими же габаритами и классом защиты
