Труба жесткая гладкая ПВХ 20мм 3м (93м/уп) серый | CTR10-020-K41-093I IEK

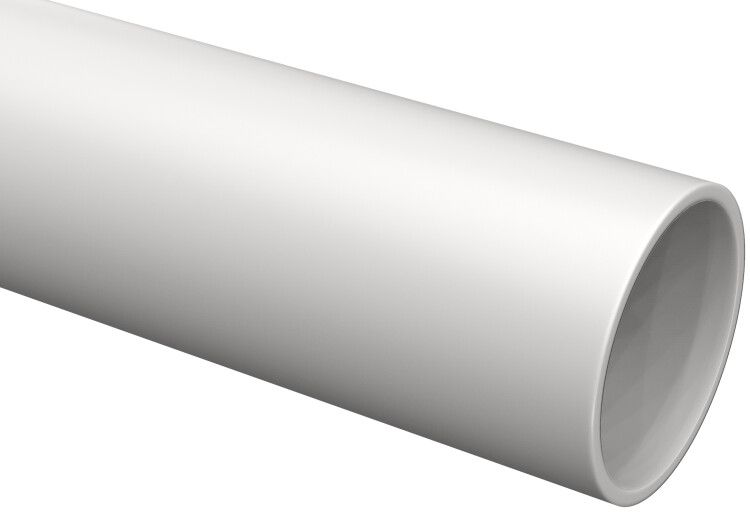

Труба гладкая жесткая ПВХ d20мм серая (3м) от бренда IEK предназначена для защиты электропроводки при скрытой и открытой прокладке в помещениях. Артикул ctr10-020-k41-093i соответствует стандарту ТУ 2248-001-18461115-2010 и рассчитана на долговечную работу в условиях сухих и влажных сред.

Назначение и область применения

Труба гладкая жесткая ПВХ d20мм серая (3м) используется для прокладки силовых и слаботочных кабелей внутри зданий - в стенах, перекрытиях, штробах, каналах. Подходит для офисов, жилых домов, производственных объектов. Применяется там, где требуется защита проводов от механических повреждений, влаги и химически активных сред. Не рекомендуется для наружной прокладки под прямыми солнечными лучами или в местах с постоянным контактом с открытым огнем.

Технические характеристики

• Наружный диаметр: 20 мм
• Материал: поливинилхлорид (ПВХ)
• Тип: жесткая труба (не гибкая)
• Цвет: серый
• Внутреннее покрытие: гладкое - снижает трение при протяжке проводов
• Температура эксплуатации: от –15 C до +60 C
• Класс прочности на сжатие: легкий (класс 2) - выдерживает нагрузки при заливке бетоном или заделке в стену
• Пожаробезопасность: не распространяет горение
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ 2248-001-18461115-2010
• Длина одного участка: 3 метра

Совместимость и монтаж

Труба gладкая жесткая ПВХ d20мм серая (3м) совместима со стандартными фитингами IEK для ПВХ-труб: углы, муфты, переходники, коробки. Монтаж выполняется путем вставки трубы в фитинг с небольшим усилием - соединение герметичное без клея. Обрезка производится обычной ножовкой по пластике. Установка возможна в бетон, кирпич, гипсокартон. Для скрытой прокладки в стенах рекомендуется использовать штробы глубиной не менее 25 мм. Диаметр трубы 20 мм позволяет проложить до 3–4 одножильных кабелей сечением 2,5 мм2 или один многожильный кабель 4 мм2.

Безопасность и стандарты

Труба выполнена из самозагасающегося ПВХ, что исключает распространение пламени при КЗ. Соответствует требованиям ТУ 2248-001-18461115-2010. Не содержит свинца и других токсичных добавок. Не выделяет ядовитые вещества при нормальной эксплуатации. Не подвержена коррозии, не проводит ток.

Преимущества

• Высокая химическая стойкость - не реагирует на бытовую химию, щелочи, масла
• Гладкое внутреннее сечение - упрощает затяжку кабелей, снижает риск повреждения изоляции
• Низкий вес - удобно перевозить и работать одной рукой
• Стабильная форма - не деформируется при давлении при заливке штукатуркой или бетоном
• Защита от влаги и пыли - обеспечивает безопасность в сырых помещениях (ванная, кухня, подвал)
• Долгий срок службы - 25 лет без потери свойств при правильном монтаже

Ограничения применения

• Не применяется при температурах ниже –15 C - материал становится хрупким
• Не допускается прямой контакт с открытым огнем или нагревательными элементами выше +60 C
• Не предназначен для наружной установки под солнцем - УФ-лучи вызывают старение материала
• Класс прочности “легкий” не подходит для прокладки под дорогами, автостоянками или в местах с большими динамическими нагрузками
• Не используется в системах с высоким уровнем вибраций - например, рядом с крупными двигателями без демпферов

Примеры использования

• Прокладка освещения в квартире - от распределительного щита к точкам света
• Скрытая проводка в новостройках - после штробления стен перед оштукатуриванием
• Подключение розеток в офисе - вдоль плинтусов или в полу
• Прокладка сигнальных кабелей в системах видеонаблюдения
• Обустройство электропроводки в банях и саунах - при условии, что температура не превышает +60 C

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он составляет около 14–15 мм; убедитесь, что кабели поместятся с запасом
• При прокладке нескольких труб параллельно оставляйте зазор минимум 10 мм между ними - это предотвращает перегрев
• Для длинных трасс используйте ревизионные коробки через каждые 15–20 м - так проще будет менять провода
• Не перегибайте трубу под острым углом - радиус изгиба должен быть не меньше 5×диаметра (≥100 мм)
• При закладке в бетон используйте временные заглушки на концах - чтобы не попал раствор внутрь
• Артикул ctr10-020-k41-093i выпускается в бухтах по 93 м, но в продаже доступны отрезки по 3 м - выбирайте нужную длину для вашего этапа работы
