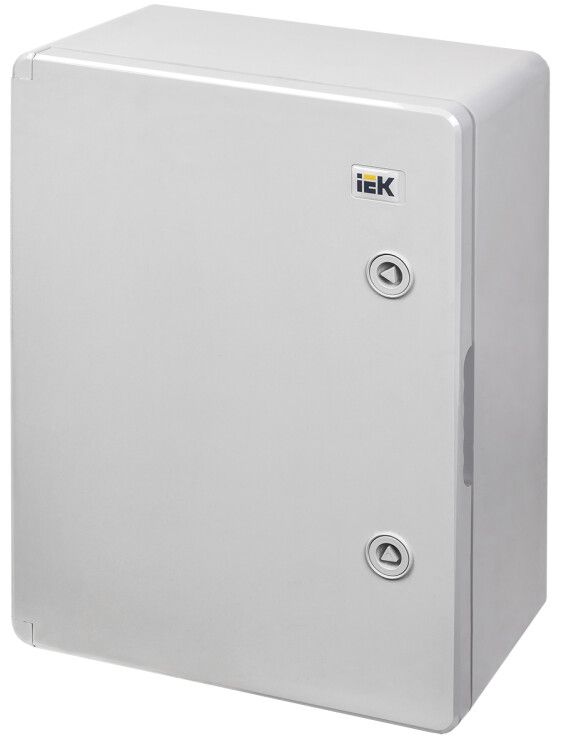

Корпус пластиковый ЩМПп (ВхШхГ) 400х300х170мм УХЛ1 IP65 | MKP93-N-403017-65 IEK

Корпус пластиковый ЩМПп 400х300х170мм УХЛ1 IP65 от IEK предназначен для монтажа электротехнического оборудования в условиях повышенной влажности, запыленности и перепадов температур. Этот корпус сочетает прочность материала, высокую степень защиты и возможность установки как внутри, так и снаружи зданий - идеально подходит для слаботочных и силовых щитов в промышленных и уличных сетях.

Назначение и область применения

Корпус ЩМПп 400х300х170мм УХЛ1 IP65 используется для размещения и защиты коммутационных устройств, реле, автоматов, модулей управления и других элементов в системах распределения энергии и автоматизации. Подходит для создания щитов управления, пунктов питания, контрольных панелей и распределительных коробок.

• Применяется в промышленных цехах, на транспорте, в сельском хозяйстве и на объектах ЖКХ.
• Подходит для наружной установки благодаря защите IP65 и широкому диапазону температур.
• Используется там, где требуется защита от воды, пыли, механических повреждений и коррозии.

Технические характеристики

• Габариты: 400×300×170 мм - внутренний объем позволяет разместить стандартные DIN-рейки и компактную аппаратуру.
• Материал: ударопрочный ABS-пластик - легкий, устойчивый к химическим веществам и механическим нагрузкам.
• Степень защиты: IP65 - полностью герметичен против пыли и защищен от струй воды из любого направления.
• Климатическое исполнение: УХЛ1 - работает при температурах от –45 C до +80 C, подходит для суровых условий Сибири, Дальнего Востока и аналогичных регионов.
• Толщина стенок: 2,1 мм - достаточная жесткость для предотвращения деформаций при монтаже и эксплуатации.
• Цвет: 7035 RAL (серый) - соответствует промышленным стандартам, не выгорает на солнце.
• Срок службы: 10 лет - при соблюдении условий эксплуатации.
• Монтажная панель: да - встроенная металлическая плита для фиксации DIN-реек и оборудования болтами.
• Дверь: одинарная, закрытого типа - плотно прилегает, имеет уплотнитель, исключает доступ влаги и пыли.

Совместимость и монтаж

Корпус ЩМПп 400х300х170мм УХЛ1 IP65 рассчитан на навесной монтаж. На задней стенке предусмотрены крепежные отверстия под анкерные болты или саморезы. Для установки на вертикальную поверхность используйте крепеж с учетом веса наполнения - максимальная нагрузка зависит от количества и массы установленного оборудования.

• Не требует сварки или специальных инструментов - монтаж выполняется обычными отвертками и гаечными ключами.
• Посадочные места под DIN-рейку стандартизированы - совместим со всеми типами рейки 35 мм.
• Кабельные вводы не входят в комплект - необходимо дополнительно выбрать подходящие вводы (например, M20 или M25) и установить их в заранее подготовленные отверстия.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р МЭК 62208 и ГОСТ 15150 для климатического исполнения УХЛ1. Конструкция обеспечивает безопасную работу в условиях возможного контакта с влагой и пылью. Нет открытых токоведущих частей - риск поражения током минимален при правильном монтаже.

Преимущества

• Высокая защита IP65 - надежнее, чем стандартные IP54, особенно в сырых и пыльных местах.
• Широкий температурный диапазон - можно использовать зимой в неотапливаемых помещениях и летом на солнце.
• ABS-пластик не ржавеет, не проводит ток, легко моется - снижает затраты на обслуживание.
• Встроенная монтажная панель - экономит время на сборке, не нужна доп. рама.
• Одинаково хорошо работает в закрытых и открытых зонах - универсальность снижает необходимость подбора нескольких типов корпусов.

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду - IP65 не гарантирует герметичность при длительном подтоплении.
• Не рекомендуется для размещения мощных тепловыделяющих устройств (например, больших преобразователей частоты) без принудительного охлаждения - внутренняя температура может превысить допустимые значения.
• Пластиковая конструкция менее устойчива к целенаправленному механическому воздействию - не следует использовать в местах с высоким риском вандализма.
• Кабельные вводы и замки не входят в комплект - их нужно докупать отдельно.

Примеры использования

• Уличный щит управления насосной станцией - защищает реле уровня, контакторы и терморегуляторы от дождя и мороза.
• Щит освещения на производственной площадке - содержит автоматы, таймеры и датчики движения.
• Контрольный пункт на железнодорожной платформе - размещаются устройства сигнализации и связи.
• Автоматизированный пункт учета электроэнергии - в нем находятся счетчики, модулы передачи данных и предохранители.

Практические советы

• Перед монтажом проверьте, что все кабельные вводы выбраны с учетом диаметра проводов - не забудьте про уплотнительные кольца.
• При установке на улице ориентируйте дверцу так, чтобы она не открывалась прямо в сторону дождя - это продлит срок службы уплотнителей.
• Используйте только сертифицированные компоненты (автоматы, реле) с классом защиты не ниже IP20 - корпус не компенсирует недостаточную защиту внутреннего оборудования.
• При работе в условиях экстремального холода (ниже –30 C) избегайте резких ударов по корпусу - ABS становится более хрупким.
• Артикул mkp93-n-403017-65 - это точный идентификатор для заказа запасных частей или аналогичных решений в будущем.
