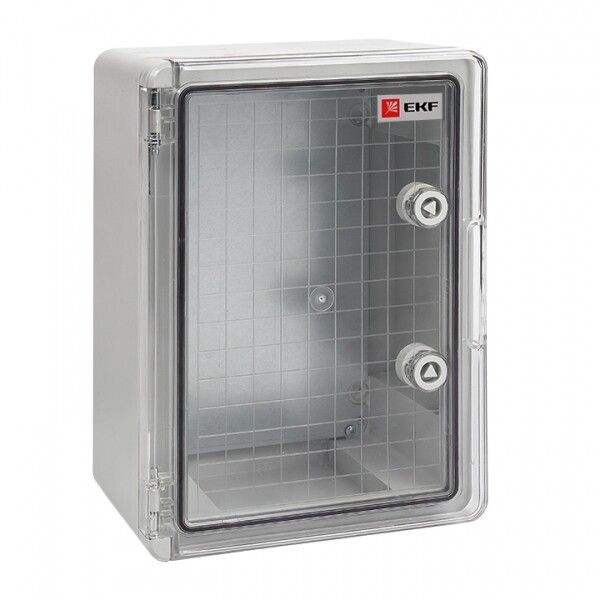

Бокс пластиковый с монтажной платой прозр. дверь 400х300х170 мм IP65 EKF PROxima - PBT65MP003

Бокс пластиковый с монтажной платой EKF PROxima pbt65mp003 - это готовый распределительный щит для открытой установки, защищённый от пыли и воды (IP65), с прозрачной дверью и встроенной монтажной панелью. Подходит для сборки автоматизированных и управляющих систем в условиях повышенной запылённости или влажности.

Назначение и область применения

Бокс пластиковый с монтажной платой EKF PROxima pbt65mp003 предназначен для размещения модульного электрооборудования: автоматических выключателей, контакторов, реле, УЗО, трансформаторов и других устройств до 1000 В. Применяется в системах автоматизации, управлении оборудованием, распределении энергии на объектах промышленного, коммерческого и жилищного назначения. Особенно эффективен там, где требуется контроль состояния оборудования без вскрытия корпуса - например, на станках, конвейерах, насосных станциях или в помещениях с высокой влажностью.

Технические характеристики

• Размеры корпуса: 400×300×170 мм (Ш×В×Г)
• Монтажная глубина: 150 мм - позволяет разместить устройства с максимальной глубиной до этого значения
• Материал корпуса: ударопрочный АБС-пластик - устойчив к механическим воздействиям и перепадам температур
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Цвет корпуса: RAL 7035 (серый каменный)
• Количество рядов: один - для однорядной компоновки модулей
• Наличие замка: да - возможность фиксации доступа
• Дверь: прозрачная, с возможностью визуального контроля состояния аппаратов
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Бокс пластиковый с монтажной платой EKF PROxima pbt65mp003 рассчитан на монтаж на стену методом открытой установки. Монтажная панель уже установлена внутри корпуса - её можно использовать для крепления DIN-рейки или непосредственно болтовых соединений. Для монтажа используются четыре крепёжных отверстия на задней стенке. Диапазон допустимых температур: от -25C до +50C. Не рекомендуется применять в средах с постоянным воздействием прямого солнечного света или агрессивными химическими веществами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 62208 и EN 62208 для распределительных щитов. Степень защиты IP65 гарантирует безопасную работу в условиях пыли, брызг воды и влажности. Корпус выполнен из самозагасающего материала, что снижает риск распространения пламени. Наличие замка позволяет исключить случайное вмешательство.

Преимущества

• Прозрачная дверь позволяет контролировать состояние оборудования без открывания щита - экономит время при диагностике и обслуживании
• Ударопрочный АБС-пластик обеспечивает долгий срок службы даже при частых внешних нагрузках
• Встроенная монтажная панель ускоряет сборку - не требует дополнительной установки креплений
• Высокая степень защиты IP65 делает щит пригодным для использования вне помещений или в сырых зонах
• Долгий гарантийный срок (5 лет) подтверждает качество материалов и сборки

Ограничения применения

• Не предназначен для установки в местах с постоянным погружением в воду - IP65 не обеспечивает герметичность при длительном подводном положении
• Не рекомендуется для использования в агрессивных химических средах (например, кислоты, растворители)
• Ограниченная глубина (150 мм) не позволяет разместить крупногабаритные устройства типа частотных преобразователей или больших трансформаторов
• Пластиковый корпус менее устойчив к высоким температурам выше +50C - не подходит для печных или термически нагруженных зон

Примеры использования

• Электрощит управления насосной станцией на улице
• Распределительный щит на конвейере в пищевой промышленности
• Автоматизация системы освещения в подвале с высокой влажностью
• Контрольный пункт для датчиков и реле в цехе с большим количеством пыли

Практические советы

• Перед монтажом проверьте, чтобы все модули, которые планируете установить, имели суммарную глубину ≤150 мм
• При использовании DIN-рейки используйте крепёжные элементы, совместимые с ABB/ Schneider Electric - они подходят по стандартному шагу
• Для лучшей теплоотдачи не забивайте весь объём щита - оставьте свободное пространство вокруг мощных устройств
• При установке на улице - ориентируйте дверцу так, чтобы вода не собиралась на её поверхности
• При необходимости замены двери - заказывайте оригинальные запчасти от EKF, поскольку уплотнитель и механизм фиксации уникальны для этой модели
