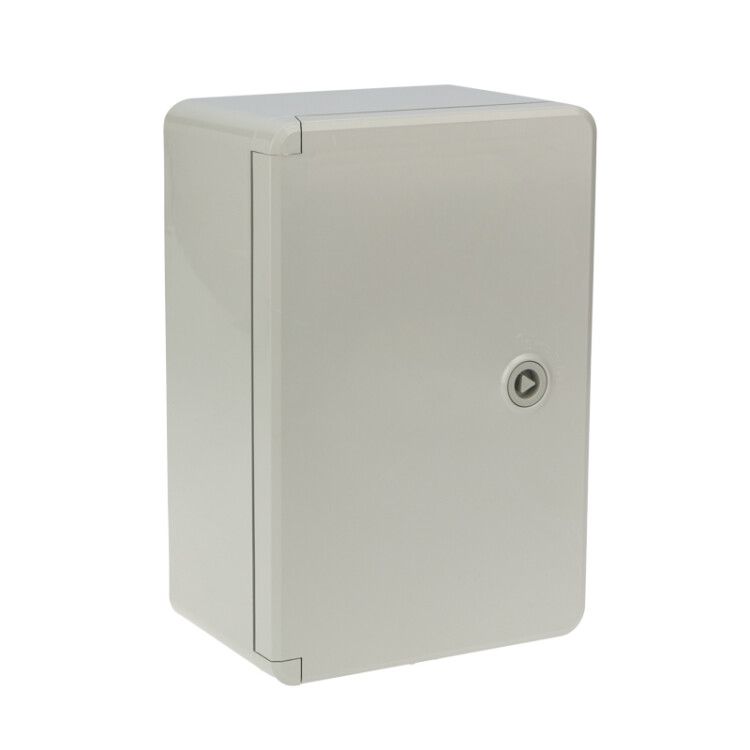

Корпус пластиковый ЩМПп с монтажной панелью 300х200х130 мм ABS УХЛ1 IP65 | 11-0400 REXANT MEET

Корпус пластиковый ЩМПп с монтажной панелью 300х200х130 мм ABS УХЛ1 IP65 от Rexant — это надёжный герметичный кожух для сборки электрощитов управления, автоматики и силовой нагрузки до 400 В. Подходит для открытой установки на улице или в помещениях с высокой влажностью и запылённостью.

Назначение и область применения

Корпус пластиковый ЩМПп с монтажной панелью используется для монтажа электрооборудования: автоматических выключателей, контакторов, реле, трансформаторов, клеммников и других устройств до 400 В. Применяется в системах АСКУЭ, на промышленных объектах, в насосных станциях, на тепловых пунктах, в уличных распределительных щитах и местах с повышенной влажностью. Подходит как для модульного, так и для классического монтажа оборудования.

Технические характеристики

• Размеры: 300×200×130 мм (Ш×В×Г)
• Материал корпуса: АБС-пластик — ударопрочный, негорючий, устойчивый к УФ-излучению
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Исполнение: УХЛ1 — рассчитан на работу при температуре от −40°C до +40°C
• Тип двери: одинарная, закрытого типа, с резиновым уплотнением
• Наличие замка: да — обеспечивает безопасную фиксацию двери
• Цвет: серый
• Покрытие: отсутствует — поверхность матовая, без лака или краски
• Монтажная панель: оцинкованная сталь, не подвержена коррозии, крепится внутри корпуса
• Способ установки: открытая — крепление через кронштейны на стену или опору

Совместимость и монтаж

Корпус пластиковый ЩМПп с монтажной панелью совместим со всеми типами DIN-рейки и стандартными модульными устройствами. Монтажная панель позволяет крепить оборудование винтами прямо на металлическую основу — удобно для крупных элементов, не имеющих крепления на DIN-рейку. Для установки используются входящие в комплект кронштейны. Корпус не требует заземления благодаря материалу корпуса. Кабельные вводы не предусмотрены — необходимо использовать внешние вводы или просверливать отверстия самостоятельно.

Безопасность и стандарты

Корпус соответствует требованиям по степени защиты IP65 и климатическому исполнению УХЛ1. Материал АБС-пластик не поддерживает горение и не выделяет токсичных веществ при нагреве. Отсутствие необходимости в заземлении снижает риск возникновения потенциальных разностей напряжений на корпусе. Соответствует нормам для использования в системах АСКУЭ.

Преимущества

• Высокая степень защиты IP65 — работает в пыльных, влажных и уличных условиях
• Ударопрочный и термостойкий АБС-пластик — долговечность даже при перепадах температур
• Оцинкованная монтажная панель — не ржавеет, служит долго, легко крепит тяжёлое оборудование
• Запирающаяся дверца — предотвращает несанкционированный доступ
• Не требует заземления — упрощает монтаж и снижает количество проводов
• Устойчив к УФ-лучам — не желтеет и не хрупнет на солнце

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду — IP65 не гарантирует герметичность при длительном подтоплении
• Нет готовых кабельных вводов — требуется самостоятельное сверление или использование внешних вводов
• Не рекомендован для помещений с агрессивными химическими парами — АБС-пластик не устойчив ко многим растворителям
• Максимальная рабочая температура +40°C — при более высоких температурах возможна деформация
• Не подходит для взрывоопасных зон — отсутствует взрывозащита

Примеры использования

• Уличный щит учёта электроэнергии в системе АСКУЭ
• Щит управления насосной станцией на улице
• Распределительный щит на производстве с высокой запылённостью
• Автоматический щит освещения во дворе или на территории предприятия
• Контрольный шкаф для датчиков и реле в холодильных камерах

Практические советы

• Перед монтажом проверьте посадочные размеры — глубина 130 мм позволяет разместить устройства до 8–10 модулей на DIN-рейке, но крупные трансформаторы потребуют места перед панелью
• При сверлении кабельных вводов используйте фрезы с острыми кромками — АБС-пластик легко трескается при некорректном сверлении
• Для уличной установки выбирайте вертикальное расположение — это снижает риск скопления влаги на крышке
• Проверяйте плотность уплотнения двери после установки — при слабом прилегании защита IP65 может нарушиться
• Ключ в комплекте — сохраните его; замена невозможна без полной замены замка
• Корпус не окрашиваем — попытки покраски повредят поверхность и снизят защитные свойства
