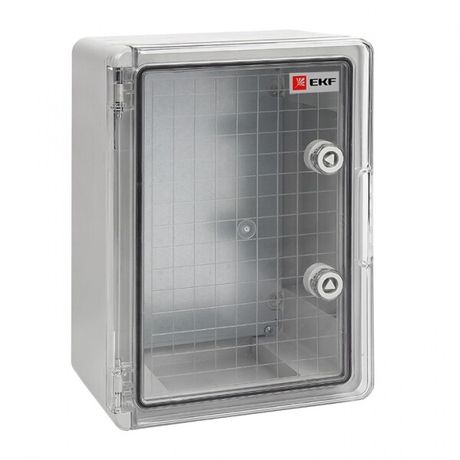

Бокс пластиковый с монтажной платой прозр. дверь 300х200х130 мм IP65 EKF PROxima - PBT65MP001

Бокс пластиковый с монтажной платой EKF PROxima pbt65mp001 предназначен для компактной и защищённой установки электрооборудования в условиях повышенной запылённости или влажности. Прозрачная дверца позволяет контролировать состояние приборов без вскрытия корпуса, а монтажная панель упрощает фиксацию модулей.

Назначение и область применения

Бокс пластиковый с монтажной платой EKF PROxima pbt65mp001 используется для сборки распределительных и управляющих щитов в системах автоматизации, контроля и распределения энергии. Подходит для установки на стену в помещениях и на открытых площадках — например, на производстве, в насосных станциях, на объектах ЖКХ, в системах вентиляции и кондиционирования. Благодаря степени защиты IP65, бокс выдерживает воздействие пыли и струй воды, что делает его пригодным для условий с высокой влажностью или частой мойкой.

Технические характеристики

• Размеры корпуса: 300×200×130 мм
• Монтажная глубина: 110 мм — достаточна для установки DIN-рейки с модулями до 48 мм шириной
• Материал корпуса: ударопрочный АБС-пластик — устойчив к механическим повреждениям и перепадам температур
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Цвет: RAL 7035 (серый матовый)
• Количество рядов: один — рассчитан на однорядную компоновку устройств
• Замок: есть — обеспечивает доступ только авторизованному персоналу
• Дверь: прозрачная — позволяет визуально проверить положение переключателей и индикацию
• Гарантия: 60 месяцев

Совместимость и монтаж

Бокс пластиковый с монтажной платой EKF PROxima pbt65mp001 совместим со всеми стандартными DIN-рейками (TS35/7,5 и TS35/15). Монтажная панель имеет отверстия для крепления модулей болтами M3. Установка осуществляется открытым способом — на стену с помощью четырёх крепёжных отверстий в задней стенке. Для герметичности рекомендуется использовать уплотнители, входящие в комплект, и правильно затягивать винты крышки. Диаметр кабельных вводов — 9–12 мм; вводы не входят в комплект — требуются дополнительно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 62208 и EN 62208 по безопасности и степени защиты. Конструкция исключает случайный контакт с токоведущими частями при закрытой двери. Нагрузка на монтажную панель — до 15 кг равномерно распределённого веса. Не допускается использование в средах с агрессивными химическими веществами или постоянным погружением в воду.

Преимущества

• Прозрачная дверь снижает время диагностики — не требуется открывать корпус для проверки состояния оборудования
• Ударопрочный АБС-пластик устойчив к деформациям при транспортировке и монтаже
• Высокая степень защиты IP65 продлевает срок службы внутренних компонентов
• Фиксированный замок предотвращает несанкционированное открытие
• Монтажная панель упрощает сборку и последующую замену модулей

Ограничения применения

• Не предназначен для установки внутри помещений с постоянной влажностью выше 95% или в зонах с риском погружения в воду
• Не подходит для монтажа мощных преобразователей частоты или аппаратов с тепловыделением более 500 Вт без принудительного охлаждения
• Ограниченная глубина (110 мм) не позволяет разместить крупные устройства типа ШАУ или большие автоматы с расцепителями
• Не рассчитан на наружную установку при температурах ниже –25°C — материал теряет ударную прочность

Примеры использования

• Щит управления насосной станцией — защита от брызг и пыли
• Распределительный щит на конвейере — удобство осмотра через прозрачную дверцу
• Автоматизация системы вентиляции — устойчивость к влажности в воздуховодах
• Шкаф управления светильниками на территории предприятия — долговечность при перепадах температур

Практические советы

• Перед монтажом проверьте соответствие габаритов модулей и глубины корпуса — некоторые автоматы имеют увеличенную глубину
• Используйте кабельные вводы с уплотнительными кольцами — они предотвращают попадание влаги даже при малых трещинах
• При использовании в холодном климате — избегайте резких перепадов температур, чтобы не вызвать конденсат под дверью
• Для обслуживания — всегда отключайте питание перед открытием двери, даже при наличии замка
• Бокс пластиковый с монтажной платой EKF PROxima pbt65mp001 можно комбинировать с другими элементами серии PROxima — все крепления стандартизированы
