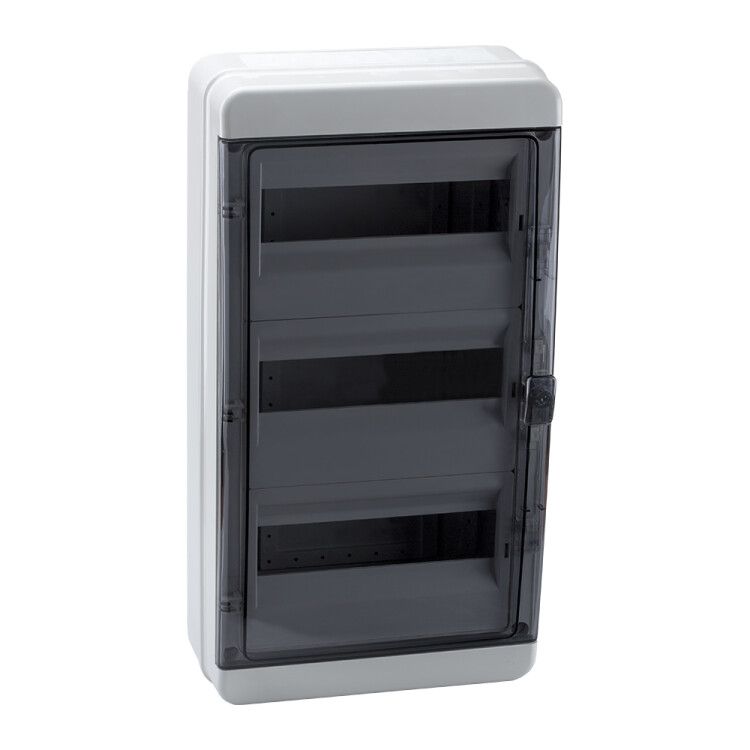

Корпус пластиковый OptiBox P-BNK-3-36-IP65 | 117975 КЭАЗ

Корпус пластиковый навесной с прозрачной черной дверью 36 модулей IP65 от КЭАЗ Optima (артикул 117975) предназначен для компактного и защищенного монтажа автоматических выключателей, УЗО, счетчиков и других модульных устройств в помещениях с повышенной влажностью или пылью. Его конструкция обеспечивает надежную защиту оборудования и удобство обслуживания.

Назначение и область применения

Корпус используется для сборки распределительных щитов в жилых, коммерческих и промышленных объектах. Подходит для установки в коридорах, подъездах, технических помещениях, на улице под навесом — там, где требуется защита от пыли и брызг воды. Применяется совместно с модульными устройствами OptiDin и счетчиками OptiMer от того же производителя, что упрощает подбор компонентов.

Технические характеристики

• Количество модулей: 36 (стандартная ширина одного модуля — 17,5 мм)
• Габариты: 300×560×153 мм (Ш×В×Г)
• Глубина монтажа: 67 мм — достаточна для большинства модульных устройств, включая двухполюсные автоматы и УЗО
• Материал корпуса: ABS-пластик, глянцевый белый цвет
• Дверь: прозрачная, черная, с вырезом для видимости индикации
• Запор: защелка — быстрый доступ без ключа
• Количество рядов: 3 — позволяет равномерно распределить нагрузку по вертикали
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, допустима влажность до 98%
• Наличие DIN-рейки: да, предварительно установленная, рассчитана на 36 модулей
• Наличие монтажной панели: да, внутренняя планка для фиксации оборудования
• Напряжение: 220 В — рекомендовано для однофазных сетей; для трехфазных систем требует проверки совместимости с оборудованием внутри

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами, которые крепятся на DIN-рейку типа TS35. Монтаж осуществляется на стену с помощью кронштейнов, предусмотренных в задней части корпуса. Для открытой установки достаточно просверлить два отверстия под крепеж. Глубина 67 мм позволяет разместить устройства с толщиной до 60 мм — важно проверить габариты крупных УЗО или автоматов перед установкой. Комплектация некомплектная: крепеж, провода, оборудование — необходимо докупить отдельно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных изделий в условиях УХЛ3. Степень защиты IP65 гарантирует безопасную работу в средах с риском попадания влаги, пыли или грязи. Прозрачная дверь снижает необходимость вскрытия корпуса для контроля состояния устройств, что повышает безопасность при эксплуатации.

Преимущества

• Высокая степень защиты IP65 — идеальна для помещений с повышенной влажностью
• Прозрачная дверь позволяет контролировать состояние индикаторов без открывания
• Глянцевый белый корпус легко сочетается с интерьером и хорошо отражает свет
• Предустановленная DIN-рейка и монтажная панель экономят время при сборке
• Защелка на двери обеспечивает быстрый доступ и исключает потерю ключа
• Совместимость с сериями OptiDin и OptiMer от КЭAZ — упрощает проектирование и закупку

Ограничения применения

• Не предназначен для установки в местах постоянного прямого воздействия дождя или подводных условий — IP65 не обеспечивает погружения
• Глубина 67 мм недостаточна для некоторых мощных аппаратов с внешними радиаторами или объемными клеммниками — проверяйте габариты оборудования
• Напряжение 220 В указано как ориентировочное; корпус сам по себе не рассчитан на напряжение выше 500 В — используйте только с оборудованием, соответствующим классу напряжения
• ABS-пластик менее устойчив к механическим ударам, чем металлический корпус — не применяйте в зонах с риском повреждения

Примеры использования

• Распределительный щит в подъезде многоквартирного дома с УЗО, автоматами и счетчиком
• Щит управления освещением на территории предприятия
• Контрольный пункт для насосной станции или вентиляционного оборудования
• Временный щит на стройплощадке с питанием от сети 220 В

Практические советы

• Перед монтажом убедитесь, что все устройства поместятся в 36 модулей — некоторые УЗО занимают 2–3 модуля
• При использовании в холодном климате (до −40°C) избегайте резких перепадов температур — возможна хрупкость пластика
• Часто забывают, что прозрачная дверь не является герметичной — при необходимости герметизации дополнительно устанавливайте уплотнители
• Для лучшей теплоотдачи оставьте свободное пространство вокруг корпуса — не закрывайте его плотными материалами
• Артикул 117975 — оптимальный выбор, если нужен корпус именно с прозрачной дверью и 36 модулями; аналоги без двери или меньшим количеством модулей не подходят для масштабных проектов
