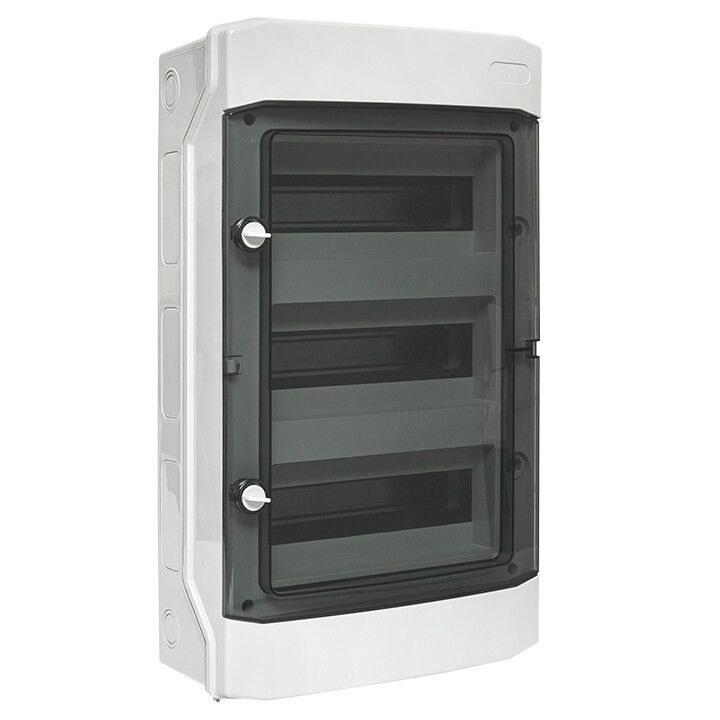

Щит навесной Unix65 36 модулей (535х319х144) IP65 EKF PROxima - ux65-36-n

Щит навесной 36 модулей 535х319х144 IP65 от EKF серии Unix предназначен для компактного размещения автоматических выключателей и других устройств в условиях повышенной влажности и запыленности. Щит обеспечивает надежную защиту внутренней проводки и оборудования благодаря герметичному корпусу с классом защиты IP65.

Назначение и область применения

Щит навесной 36 модулей 535х319х144 IP65 используется для распределения электроэнергии и защиты цепей от перегрузок и коротких замыканий. Подходит для установки в помещениях с агрессивными условиями: гаражах, подвалах, автомойках, складах, производственных зонах. Также допускается монтаж на открытом воздухе — например, на фасадах зданий или в охраняемых наружных точках.

Технические характеристики

• Количество модулей: 36 (стандартные DIN-модули шириной 18 мм)
• Размеры корпуса: 535×319×144 мм (Ш×В×Г)
• Монтажная глубина: 55,5 мм — позволяет разместить устройства с глубокими клеммами без перегрузки пространства
• Количество рядов: 3 — равномерное распределение нагрузки по вертикали
• Материал корпуса: ASA-пластик — устойчив к УФ-излучению, не желтеет на солнце, сохраняет прочность при температурных колебаниях
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Тип крышки: закрытого типа с прозрачной дверью — удобный контроль состояния аппаратов без вскрытия
• Тип замка: цилиндровый — совместим с ключами стандартного формата, предотвращает несанкционированный доступ
• Цвет: RAL 7035 (серый металлик)
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит оснащен установленной DIN-рейкой — все стандартные автоматы, УЗО, реле и другие устройства легко фиксируются без дополнительных креплений. Монтаж осуществляется методом открытой установки: крепится на стену с помощью анкеров или саморезов через отверстия в задней стенке. Для монтажа требуется минимум 144 мм свободного пространства вглубь от поверхности стены. Прозрачная дверь не требует специальных инструментов для открывания — достаточно обычного ключа.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических шкафов, используемых в бытовых и промышленных сетях. Высокий уровень IP65 гарантирует безопасную работу даже при попадании брызг воды или постоянной пылевой среде. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нагреве.

Преимущества

• Устойчивость к УФ-излучению — корпус не теряет цвет и прочность на солнце
• Высокая степень герметизации — исключает проникновение пыли и влаги
• Прозрачная дверь — позволяет контролировать положение рычагов автоматов без вскрытия
• Долгий срок службы — гарантированные 5 лет эксплуатации без потери функциональности
• Оптимальная глубина — 55,5 мм достаточна для большинства современных устройств

Ограничения применения

Не рекомендуется использовать в средах с постоянным контактом с химически активными жидкостями (например, кислотами, растворителями) — материал ASA устойчив к воде и пыли, но не ко всем агрессивным реагентам. Также не следует монтировать в местах с риском механических ударов — хотя корпус прочный, он не является ударопрочным. Нельзя устанавливать внутри помещений с взрывоопасной средой — изделие не имеет взрывозащиты.

Примеры использования

• Электрощит на входе в гараж — защищает освещение, зарядку автомобиля, розетки от влаги и пыли
• Распределительный щит в подвале жилого дома — предотвращает коррозию контактов при высокой влажности
• Наружный щит управления насосной станцией — работает при дожде и ветре
• Автомойка или мойка автопарка — устойчив к частому мытью и пару
• Складское помещение с высокой запыленностью — не забивается пылью, не требует частого обслуживания

Практические советы

• Перед монтажом проверьте, что глубина вашего оборудования (автоматы, УЗО) не превышает 55,5 мм — иначе дверь не закроется плотно
• При использовании в холодном климате учтите, что пластик становится более хрупким ниже –20°C — избегайте ударных нагрузок зимой
• Для лучшей герметичности после монтажа проверьте, чтобы уплотнители двери были целыми и правильно прилегали
• При необходимости можно дополнительно установить внутренние кабельные вводы — они не входят в базовую комплектацию, но совместимы с этим типом щита
• Артикул ux65-36-n — единственный в серии с таким сочетанием 36 модулей и IP65; не путайте с другими моделями EKF Unix, имеющими меньшую глубину или другую степень защиты
