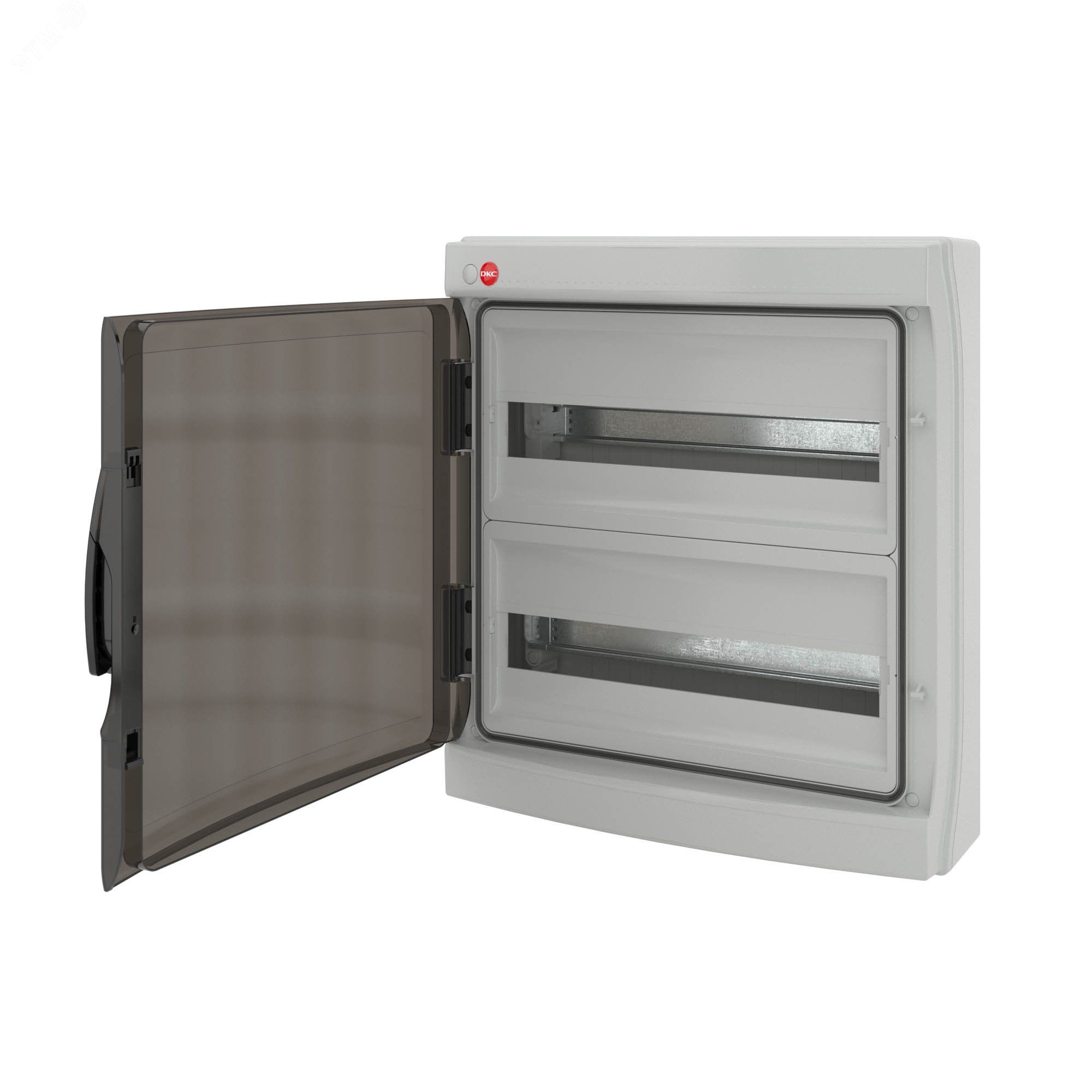

Щиток настенный с дверцей 36 мод.,IP65, серый, клеммным блоком 63А | RB36W6TGD DKC ДКС

Щиток настенный с дверцей 36 модулей, IP65, серый, с клеммным блоком 63А от DKC (ДКС) - это надёжный распределительный щит для монтажа в помещениях с повышенной влажностью или запылённостью. Артикул rb36w6tgd включает готовую систему крепления, клеммы и DIN-рейку, что ускоряет сборку и снижает риск ошибок при установке.

Назначение и область применения

Щиток настенный с дверцей 36 модулей, IP65, серый, с клеммным блоком 63А предназначен для организации внутренних электрораспределительных сетей в жилых домах, офисах, школах, больницах и других административных зонах. Подходит для установки автоматических выключателей, УЗО, реле времени, модулей управления освещением и других устройств стандарта DIN 35 мм. Благодаря защите IP65, его можно использовать в коридорах, подъездах, технических помещениях и на улице - например, для группового учётного щита.

Технические характеристики

• Количество модулей: 36 (2 ряда по 18 модулей)
• Габариты: 432 × 464 × 160 мм (Ш×В×Г)
• Материал корпуса: термостойкий пластик, класс ударопрочности IK09
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Крышка: одна дверца с прозрачной затемнённой панелью - позволяет видеть положение контактов без открывания
• DIN-рейка: встроена, оцинкованная, совместима со всеми стандартными модулями
• Клеммный блок: 2 единицы - один на 11 проводов до 16 мм2, второй на 11 проводов до 24 мм2; максимальный ток 63 А
• Электромагнитная совместимость (EMC): да - снижает помехи в работе чувствительной аппаратуры
• Цвет: серый
• Способ монтажа: открытая установка на стену

Совместимость и монтаж

Щиток настенный с дверцей 36 модулей, IP65, серый, с клеммным блоком 63А совместим с любыми коммутационными устройствами, соответствующими стандарту DIN EN 60715. Для монтажа используются встроенные крепёжные пазы - они закрываются заглушками при необходимости. Установка выполняется на плоскую поверхность с помощью сборочных винтов, входящих в комплект. Прозрачная дверца не требует специальных инструментов для доступа - достаточно открыть её, чтобы проверить или заменить модуль. Клеммные блоки уже установлены и предварительно подсоединены к нулевой и заземляющей шине внутри корпуса.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по ГОСТ IEC 61439-3 и имеет степень защиты IP65, обеспечивающую работу в условиях повышенной влажности и пыли. Ударопрочность IK09 гарантирует сохранность корпуса при случайных механических воздействиях. EMC-исполнение снижает вероятность возникновения радиопомех, что важно для помещений с чувствительной аппаратурой. Все материалы - самозатухающие, не поддерживают горение.

Преимущества

• Уже собранная система: клеммы, рейка, заглушки и крепёж в комплекте - не нужно докупать ничего дополнительно
• Прозрачная дверца позволяет контролировать состояние оборудования без вскрытия - повышает безопасность и удобство обслуживания
• Высокий уровень защиты IP65 делает возможным применение там, где обычные щитки недопустимы
• IK09 - прочный корпус, который выдерживает удары и нагрузки, характерные для общественных зон
• EMC-защита обеспечивает стабильную работу современных устройств управления

Ограничения применения

Щиток настенный с дверцей 36 модулей, IP65, серый, с клеммным блоком 63А не предназначен для установки в местах постоянного прямого попадания дождя или в условиях сильного химического воздействия (например, в цехах с кислотами или растворителями). Также он не рассчитан на монтаж в зонах с температурой ниже -25C или выше +60C. Нельзя использовать для внешней установки без дополнительного козырька - хотя IP65 защищает от брызг, длительное воздействие атмосферных осадков может снизить срок службы. Клеммный блок 63 А не подходит для подключения силовых линий свыше 63 А - необходимо использовать отдельный вводной рубильник или автомат.

Примеры использования

• Распределительный щит в подъезде многоквартирного дома - защита от пыли и влаги важна для долговечности
• Общий щит управления освещением в офисном здании - прозрачная дверца позволяет оперативно переключать режимы
• Автоматизация системы вентиляции в подвале - IP65 исключает коррозию контактов при высокой влажности
• Учётный щит на этаже учебного заведения - EMC-исполнение снижает влияние на компьютеры и сети

Практические советы

• Перед монтажом проверьте, что посадочные места под крепление (пазы) не заблокированы - используйте заглушки только после окончательной фиксации
• Не перегружайте клеммный блок: суммарный ток всех подключаемых линий не должен превышать 63 А
• При использовании в сырых помещениях регулярно проверяйте герметичность дверцы - убедитесь, что уплотнители не деформированы
• Для удобства обслуживания рекомендуется размещать щиток на уровне глаз - около 1,5–1,7 м от пола
• При подключении проводов большего сечения (до 24 мм2) используйте только клеммы второго блока - первый рассчитан на 16 мм2
• Артикул rb36w6tgd - это часть серии RAM base от DKC, поэтому все комплектующие (запчасти, заглушки, рейки) легко заменяемы
