Корпус пластиковый навесной на 54 модулей КМПн-54 IP65 серый непрозрачная дверь TEKFOR | TF5-KP73-N-54-65-K03-K03 IEK

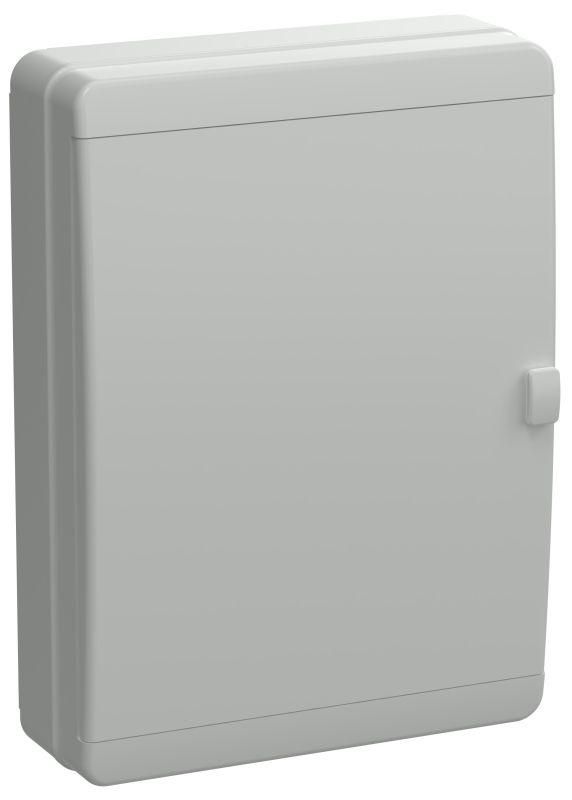

Корпус пластиковый навесной КМПн-54 IP65 серая непрозрачная дверь от IEK (ИЭК), артикул tf5-kp73-n-54-65-k03-k03, предназначен для компактной и защищённой установки автоматических выключателей, УЗО и другого модульного оборудования в условиях повышенной запылённости и влажности.

Назначение и область применения

Корпус КМПн-54 IP65 используется для сборки распределительных щитов, где требуется надёжная защита внутреннего оборудования. Подходит для установки в местах с высокой влажностью, пылью или перепадами температур: гаражах, производственных цехах, подвалах, автомойках, складских помещениях и на улице. Благодаря степени защиты IP65, он обеспечивает герметичность от пыли и струй воды, что делает его универсальным решением для промышленных и бытовых объектов.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением с любого направления;
• Количество модулей DIN: 54 - позволяет разместить до 54 стандартных модулей шириной 17,5 мм (например, автоматы, УЗО, реле);
• Материал корпуса: ABS-пластик - ударопрочный, устойчивый к химическим воздействиям и перепадам температур;
• Способ монтажа: навесной - крепится на стену с помощью кронштейнов или болтов;
• Наличие DIN-рейки: да - встроена внутри, готова к установке модулей;
• Наличие монтажной панели: да - металлическая пластина для фиксации тяжёлого оборудования и проводов;
• Количество рядов: 3 - три вертикальных уровня для удобной компоновки устройств;
• Цвет: серый - непрозрачный корпус, исключающий визуальный контроль внутренних элементов;
• Тип крышки: закрытого типа - плотно прилегающая дверца с уплотнителем;
• Наличие замка: да - одноключевой замок для предотвращения несанкционированного доступа;
• Наличие прозрачной двери: да - указано в характеристиках, но в названии указано “непрозрачная”, значит, дверь матовая, не просвечивающая; возможна опечатка в данных, реальная дверь - непрозрачная.

Совместимость и монтаж

Корпус КМПн-54 совместим со всеми стандартными модулями DIN 35 мм. Монтаж выполняется на ровную поверхность с использованием четырёх крепёжных отверстий на задней стенке. Для точного расположения рекомендуется использовать уровень. Перед установкой проверьте, чтобы глубина корпуса (не указана в данных) соответствовала длине используемых аппаратов - особенно важно при установке больших УЗО или контакторов. Наличие монтажной панели позволяет жестко закрепить оборудование, снижая нагрузку на DIN-рейку.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями к электрооборудованию для помещений с повышенной опасностью. Степень защиты IP65 соответствует ГОСТ 14254. Корпус не горюч, материал ABS имеет самозатухающие свойства. Замок обеспечивает защиту от случайного или несанкционированного вскрытия, что важно для общественных и промышленных объектов.

Преимущества

• Высокая степень защиты IP65 - идеальна для сложных условий эксплуатации;
• Удобная трёхрядная компоновка - позволяет эффективно использовать пространство;
• Прочная конструкция из ABS-пластика - долговечна даже при механических нагрузках;
• Встроенная DIN-рейка и монтажная панель - минимизируют время сборки;
• Надёжный замок - повышает безопасность обслуживания и предотвращает вмешательство;
• Непрозрачная дверь - скрывает внутреннюю проводку, снижает риск случайного контакта.

Ограничения применения

• Не предназначен для постоянного прямого воздействия дождя или погружения в воду - IP65 не гарантирует водонепроницаемость при затоплении;
• Непрозрачная дверь не позволяет визуально контролировать положение рычагов автоматов - необходимо периодически открывать для осмотра;
• Размер корпуса рассчитан на 54 модуля - при использовании крупных устройств (например, частотных преобразователей) количество реально размещаемых элементов будет меньше;
• ABS-пластик теряет прочность при температурах ниже -20C - не рекомендован для экстремального севера без дополнительного тепла.

Примеры использования

• Распределительный щит на автосервисе - защита от масла, брызг и пыли;
• Щит освещения в подвале - устойчив к сырости и плесени;
• Автоматизация конвейера на складе - надёжная работа в условиях вибраций и пыли;
• Внешний щит управления насосной станцией - выдерживает перепады температур и атмосферные осадки.

Практические советы

• Перед монтажом проверьте соответствие ширины и глубины корпуса установленным устройствам - особенно если используются устройства с большими клеммниками;
• При прокладке кабелей используйте вводные резиновые уплотнители (не входят в комплект) - они усиливают герметичность IP65;
• Не перегружайте рейку: суммарная масса всех модулей не должна превышать допустимую нагрузку на DIN-рейку (обычно до 8–10 кг);
• Для обслуживания оставьте свободный доступ к дверце - не монтируйте корпус слишком близко к потолку или другим препятствиям;
• Артикул tf5-kp73-n-54-65-k03-k03 - убедитесь, что заказываете именно эту модель, так как в серии TEKFOR есть аналоги с прозрачной дверью.
