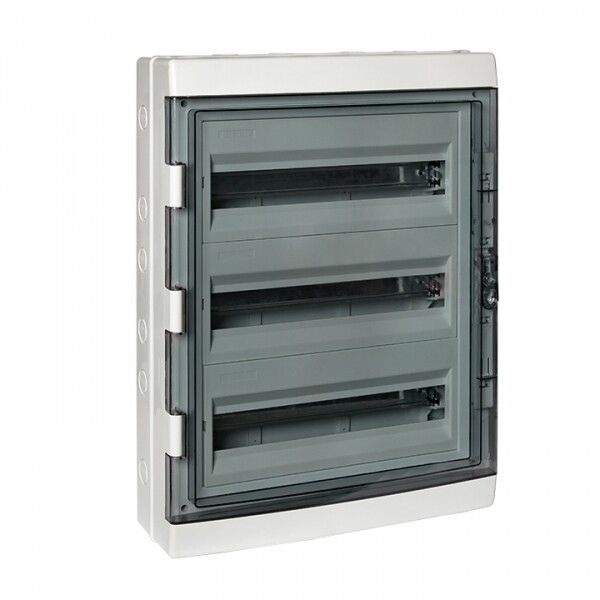

Щит распределительный навесной ЩРН-ПГ-54 (625х450х155) IP65 | pb65-n-pg-54m EKF

Щит распределительный навесной ЩРН-ПГ-54 (625х450х155) IP65 от EKF PROxima предназначен для компактного распределения электроэнергии и защиты цепей от перегрузок и коротких замыканий. Подходит для установки в условиях повышенной запыленности и влажности - например, на производстве, в гаражах, подвалах или автомойках. Корпус выполнен из прочного пластика, имеет прозрачную дверцу с замком и совместим со стандартными DIN-рейками.

Назначение и область применения

Щит распределительный навесной ЩРН-ПГ-54 (625х450х155) IP65 используется для сборки распределительных щитов в местах, где важна надёжная защита от внешней среды. Он подходит для монтажа автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств. Применяется в промышленных зонах, бытовых объектах, на объектах с высокой влажностью или пылевой нагрузкой - например, в цехах, парковках, складских помещениях, теплицах и на объектах ЖКХ.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления;
• Количество модулей DIN: 54 - позволяет разместить до 54 стандартных модулей шириной 17,5 мм;
• Размеры корпуса: 625×450×155 мм - оптимальный объём для средних и крупных распределительных систем;
• Материал корпуса: ABS-пластик - ударопрочный, устойчивый к химическим воздействиям и перепадам температур;
• Цвет: RAL 7035 (серый);
• Количество рядов: 3 - равномерное распределение нагрузки по вертикали;
• Наличие DIN-рейки: да - уже установлены три металлические рейки для фиксации модулей;
• Наличие монтажной панели: да - внутренняя рампа обеспечивает жесткую фиксацию оборудования;
• Дверца: прозрачная, с замком, открывается вертикально - удобство осмотра и безопасность доступа;
• Способ монтажа: открытая установка - крепление на стену с помощью кронштейнов или саморезов;
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных решений.

Совместимость и монтаж

Щит распределительный навесной ЩРН-ПГ-54 (625х450х155) IP65 совместим со всеми типами модульного оборудования, соответствующего стандарту EN 60947-7-1. Монтаж выполняется на ровную поверхность с использованием четырёх точек крепления - два сверху, два снизу. Для работы с проводами предусмотрено несколько входных и выходных отверстий с заглушками. Вертикальное открывание дверцы позволяет устанавливать щит вплотную к стене без потери доступа - особенно важно в ограниченном пространстве. Кабельные вводы не входят в комплект - требуются дополнительно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 61439-3 и EN 61439-3 для распределительных щитов низкого напряжения. Высокая степень защиты IP65 гарантирует работу в условиях пыли, влаги и временного попадания струй воды. Прозрачная дверца предотвращает случайное прикосновение к токоведущим частям при закрытом состоянии. Замок обеспечивает контроль доступа - рекомендуется использовать в общественных или производственных зонах.

Преимущества

• Высокая плотность компоновки - 54 модуля позволяют собирать сложные системы без необходимости в нескольких щитах;
• Удобная прозрачная дверца - позволяет контролировать состояние индикации и состояния автоматов без вскрытия;
• Усиленная конструкция - ABS-пластик не деформируется при механических нагрузках и не теряет герметичность;
• Долгий срок службы - благодаря качественным материалам и защите IP65 щит сохраняет работоспособность более 10 лет даже в агрессивной среде;
• Гарантия 5 лет - выше среднего показателя для пластиковых щитов.

Ограничения применения

• Не предназначен для установки в условиях постоянного погружения в воду - IP65 не обеспечивает герметичность при длительном контакте с жидкостью;
• Не рассчитан на экстремальные температуры ниже -25C или выше +55C - возможна потеря эластичности материала;
• Отсутствие встроенных кабельных вводов - требуется самостоятельная покупка и монтаж вводов и заглушек;
• Пластиковый корпус менее устойчив к прямому ударному воздействию - не следует устанавливать в зонах с риском повреждения механизмами;
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex.

Примеры использования

• Электрощит на входе в гараж - защита от сырости и пыли, размещение УЗО и автоматов для света и розеток;
• Распределительный щит в производственной линии - управление питанием станков, датчиков и пневматики;
• Щит в подвале многоквартирного дома - распределение энергии на лифт, освещение, насосы;
• Автомойка или мойка автопарка - устойчивость к водным брызгам и моющим средствам;
• Складское помещение - организация питания освещения, вентиляции и систем безопасности.

Практические советы

• Перед монтажом проверьте, что глубина корпуса (155 мм) достаточна для всех установленных модулей - особенно при использовании больших УЗО или АВ с функциями управления;
• Используйте кабельные вводы с резиновыми уплотнителями - они продлят срок службы защиты IP65;
• При группировке нескольких щитов рядом учтите, что дверца открывается вверх - оставьте минимум 10 см свободного места над щитом;
• Для обслуживания лучше выбирать модули с индикацией состояния - через прозрачную дверцу легко диагностировать срабатывания;
• Щит распределительный навесной ЩРН-ПГ-54 (625х450х155) IP65 от EKF PROxima - отличный выбор, когда нужна надёжность, долговечность и возможность масштабирования.
