Щит распределительный навесной OptiBox P-BNK-2-54-IP41 54 модуля IP41 КЭАЗ 117935

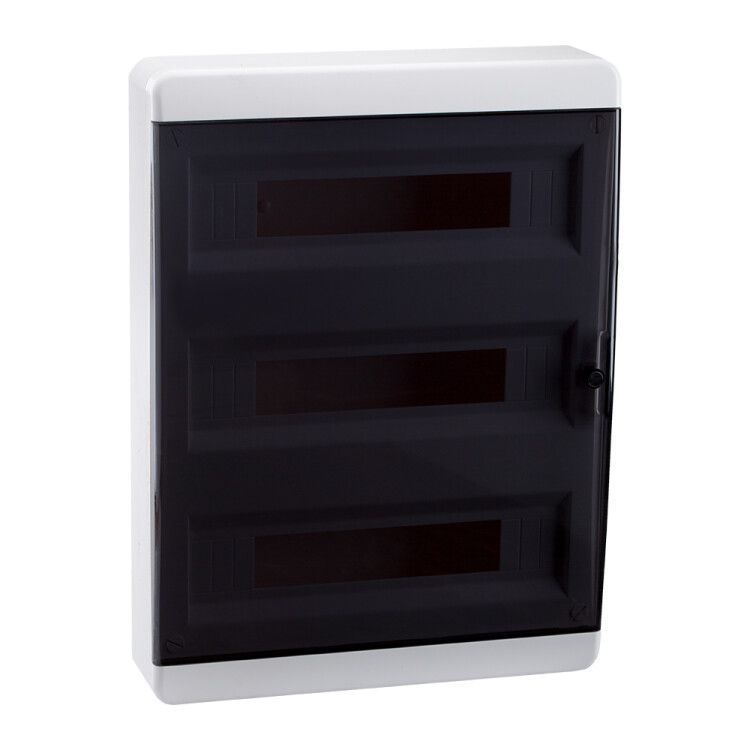

Корпус пластиковый навесной OptiBox P-BNK-2-54-IP41 с прозрачной черной дверью 54 модуля - это распределительный щит из прочного ABS-пластика, предназначенный для компактной сборки автоматических выключателей, УЗО, счетчиков и других модульных устройств. Бренд КЭАЗ предлагает этот вариант как часть серии OptiBox P для надежной защиты и удобного обслуживания электрощитов в жилых и промышленных помещениях.

Назначение и область применения

Корпус OptiBox P-BNK-2-54-IP41 используется для монтажа внутренних электрических цепей в местах, где требуется защита оборудования от внешнего воздействия. Подходит для установки в квартирах, офисах, производственных цехах, подъездах и других объектах с умеренной влажностью. Применяется совместно с модульными устройствами OptiDin и счетчиками OptiMer для создания систем учета, управления и распределения электроэнергии.

Технические характеристики

• Количество модулей: 54 (стандартная ширина модуля - 17,5 мм)
• Габариты: 398 × 535 × 102 мм (Ш×В×Г)
• Глубина монтажа: 64 мм - обеспечивает достаточное пространство для коммутации проводов
• Количество рядов: 3 - позволяют равномерно распределить нагрузку по вертикали
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение
• Цвет корпуса: белый; цвет двери: прозрачная черная - обеспечивает видимость состояния устройств
• Степень защиты: IP41 - защита от твердых предметов >1 мм и капель воды, падающих вертикально
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80%
• Способ монтажа: открытая навесная установка - крепится на стену с помощью кронштейнов
• Наличие DIN-рейки: да - три стандартные рейки типа TS35
• Наличие монтажной панели: да - для фиксации крупных элементов вне DIN-рейки
• Тип запора: защелка - быстрый доступ без ключа
• Тип крышки: с вырезами - для вывода кабелей и проводов
• Напряжение: 220 В - рекомендуемый класс напряжения для бытовых и легких промышленных сетей

Совместимость и монтаж

Corpus OptiBox P-BNK-2-54-IP41 совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60715. Монтаж выполняется на вертикальную поверхность с использованием предварительно установленных крепежных отверстий. Для правильной установки важно учесть: - посадочные отверстия расположены с шагом 100–150 мм; - глубина корпуса 102 мм требует свободного пространства перед щитом минимум 10 см для открывания двери; - провода должны иметь радиус изгиба не менее 30 мм, чтобы не повредить изоляцию при проходе через прорези.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ IEC 62208 и имеет сертификат соответствия. Материал ABS-пластика не распространяет пламя и не содержит свинца. Защита IP41 исключает попадание пальцев и инструментов в корпус, а также защиту от вертикально падающих капель - однако не предназначен для работы во влажных средах (ванная, бассейн, улица).

Преимущества

• Высокая плотность модулей - 54 места в компактном корпусе снижают потребность в нескольких щитках
• Прозрачная черная дверь - позволяет визуально контролировать положение переключателей и индикацию без открытия
• Глянцевая поверхность - легко моется, не собирает пыль, сохраняет эстетичный вид
• Интеграция с продукцией OptiDin и OptiMer - гарантирует совместимость и единый стиль сборки
• Некомплектный формат - позволяет пользователю самостоятельно выбрать комплектацию (например, добавить клеммы, термореле, световые индикаторы)

Ограничения применения

• Не применяется в условиях постоянной влажности, прямого контакта с водой или на улице - степень защиты IP41 недостаточна
• Не подходит для помещений с температурой ниже −25C или выше +40C
• ABS-пластик чувствителен к длительному воздействию УФ-лучей - не рекомендуется для установки на солнечной стороне без защиты
• Недопустимо использование с оборудованием, превышающим допустимую мощность 220 В / 16 А на один модуль без расчета тепловыделения
• Отсутствие замка - не подходит для общественных мест, где нужна защита от несанкционированного доступа

Примеры использования

• Распределительный щит в многоквартирном доме - для групп освещения, розеток и УЗО
• Щит управления на участке производства - для питания маломощных станков и датчиков
• Аварийный щит в подвале - для автономного питания насосов и вентиляторов
• Общий щит в офисе - для организации сети рабочих мест с учетом и защитой

Практические советы

• Перед монтажом проверьте соответствие глубины устройства (64 мм) и толщины корпуса (102 мм) - некоторые кабельные каналы могут не поместиться
• Используйте кабельные вводы с герметичными резиновыми кольцами, даже при IP41 - это продлит срок службы контактам
• При установке более 30 модулей - распределяйте нагрузку между тремя рядами, чтобы избежать перегрева нижней части
• Часто используемые автоматы (например, розетки) лучше располагать в первом ряду - так они будут доступнее
• Для долговечности не закрывайте дверь, пока внутри не закончен монтаж - риск повреждения проводов при закрывании есть
• При заказе убедитесь, что выбран именно OptiBox P-BNK-2-54-IP41 (артикул 117935) - другие модели серии имеют другую глубину или тип двери
