Корпус пластиковый навесной на 54 модулей ЩРН-П-54 IP41 белая дверь TEKFOR | TF5-KP13-N-54-41-K01-K01 IEK

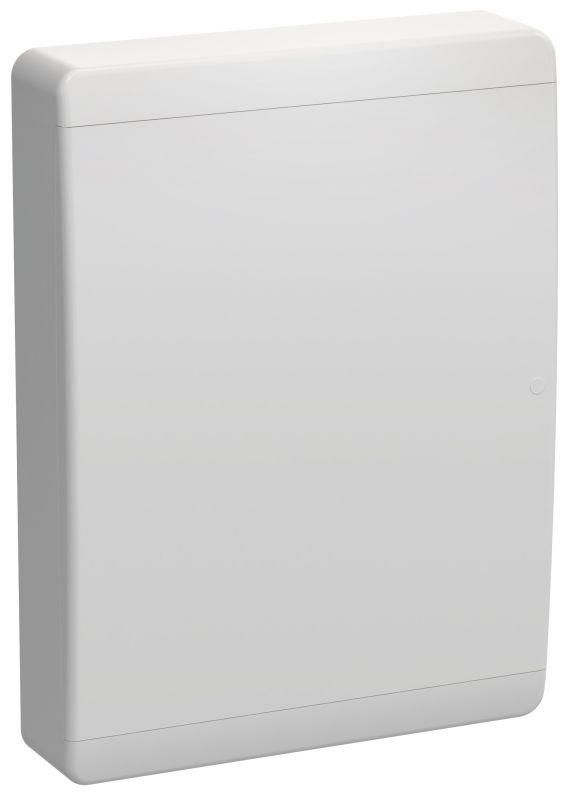

Корпус пластиковый навесной ЩРН-П-54 IP41 белый дверь TEKFOR IEK - это готовый распределительный щит для монтажа автоматических выключателей, УЗО и других модульных устройств в жилых, офисных и технических помещениях. Корпус выполнен из прочного ABS-пластика, имеет навесной способ крепления и защищён от попадания твёрдых частиц и вертикальных капель воды. Артикул tf5-kp13-n-54-41-k01-k01 соответствует серии TEKFOR IEK.

Назначение и область применения

Корпус пластиковый навесной ЩРН-П-54 IP41 белый дверь TEKFOR IEK предназначен для сборки внутренних распределительных щитов. Подходит для установки в квартирах, домах, офисах, подъездах, технических помещениях и на объектах с умеренной влажностью. Используется там, где требуется компактное, защищённое и легко доступное место для размещения модульного электрооборудования - автоматов, УЗО, реле, счётчиков и т.п.

Технические характеристики

• Тип изделия: распределительный щит
• Модульная ширина: 54 модуля (стандарт 17,5 мм на модуль)
• Количество рядов: 3
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и от вертикально падающих капель воды
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение, устойчив к воздействию окружающей среды
• Способ монтажа: навесной - крепится на стену с помощью кронштейнов или саморезов
• Наличие DIN-рейки: да - три стандартные рейки 35 мм для фиксации модульных устройств
• Тип крышки: закрытого типа - герметичная дверца с уплотнителем
• Наличие замка: да - одноключевой замок для предотвращения несанкционированного доступа
• Цвет: белый - совместим с интерьерными решениями

Совместимость и монтаж

Корпус пластиковый навесной ЩРН-П-54 IP41 белый дверь TEKFOR IEK совместим со всеми типами модульных устройств, соответствующих стандарту DIN EN 60947-2. Для монтажа используйте стандартные DIN-рейки, уже установленные внутри корпуса. Крепление осуществляется через четыре точки на задней стенке - рекомендуется использовать дюбели и саморезы подходящего диаметра (не менее 4 мм). Перед установкой проверьте, что глубина корпуса достаточна для размещения всех модулей и проводов. Обеспечьте свободный доступ к дверце для обслуживания.

Безопасность и стандарты

Корпус изготовлен в соответствии с требованиями ГОСТ Р МЭК 62208 и обеспечивает класс защиты IP41, что исключает риск контакта с токоведущими частями при случайном прикосновении инструментом или пальцем. Материал ABS соответствует нормам самозатухания (UL94 V-0). Наличие замка позволяет соблюдать требования безопасности при работе с электроустановками в местах общего пользования.

Преимущества

• Удобная трёхрядная компоновка - позволяет разместить до 54 модулей без перегрузки
• Прочный ABS-пластик - устойчив к механическим повреждениям и химическим воздействиям
• Герметичная дверца с уплотнителем - снижает риск попадания пыли и влаги
• Фиксированные DIN-рейки - не требуют самостоятельной установки
• Запирающаяся дверца - обеспечивает безопасность и соответствие правилам Электробезопасности
• Белый цвет - эстетично сочетается с большинством интерьеров

Ограничения применения

• Не применяется во взрывоопасных зонах, на улице или в сырых помещениях с постоянным брызгами - степень защиты IP41 недостаточна
• Не рассчитан на высокую температуру выше +40 C - возможна деформация пластика
• Не подходит для установки мощных аппаратов с большим тепловыделением без дополнительного охлаждения
• Не используется в условиях постоянного воздействия прямых солнечных лучей - материал может выгореть

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и бытовой техники
• Щит в офисе - для питания компьютеров, принтеров и систем видеонаблюдения
• Подъездный щит - для управления лифтом, освещением лестницы и сигнализацией
• Технический этаж - для контроля насосов, вентиляции и слаботочных систем

Практические советы

• Перед монтажом убедитесь, что суммарная нагрузка по модулям не превышает 54 единицы - учтите ширину каждого устройства (например, двухполюсный автомат занимает 2 модуля)
• Оставляйте запас места под коммутационные перемычки и пучки проводов - особенно в нижней части корпуса
• При использовании в многоквартирном доме - выбирайте модель с замком, чтобы исключить вмешательство третьих лиц
• Проверяйте наличие крепёжных отверстий на задней стенке перед сверлением - они должны совпадать с точками крепления
• Для удобства обслуживания - размещайте часто используемые автоматы (например, УЗО) в центральной части дверцы
