Щит распределительный навесной ЩРН-П-45 IP41 EKF PROxima | pb40-n-45

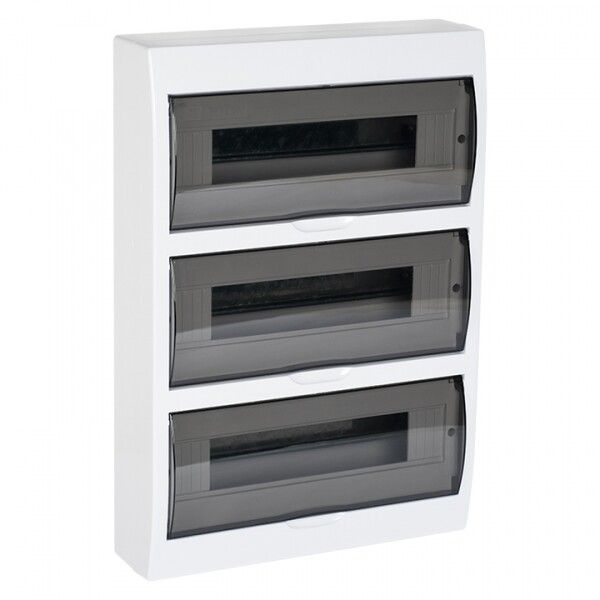

Щит распределительный навесной ЩРН-П-45 IP41 от EKF PROxima - компактный корпус из пластика для монтажа модульной аппаратуры в помещениях с нормальными условиями эксплуатации. Подходит для распределения электроэнергии в жилых, офисных и коммерческих зонах.

Назначение и область применения

Щит распределительный навесной ЩРН-П-45 IP41 предназначен для установки модульных устройств: автоматических выключателей, УЗО, реле времени, контакторов и других элементов защиты и управления. Применяется в системах внутреннего электроснабжения - квартирах, офисах, магазинах, складах и других объектах с контролируемой средой. Корпус защищает оборудование от случайного прикосновения и механических повреждений, но не рассчитан на воздействие воды или высокую запыленность.

Технические характеристики

• Напряжение: 380 В - допустимо использование в трёхфазных сетях
• Номинальный ток: 63 А - максимальный ток, который может проходить через вводные кабели
• Количество модулей DIN: 45 - позволяет разместить до 45 стандартных модулей шириной 17,5 мм
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение, устойчив к химическим воздействиям
• Количество рядов: 3 - три вертикальных уровня для удобной компоновки оборудования
• Количество вводов: 8 - четыре отверстия сверху и четыре снизу, диаметром 20–30 мм для прокладки кабелей
• Тип двери: прозрачная - обеспечивает визуальный контроль состояния аппаратуры без вскрытия щита
• Смотровое окошко: да - позволяет наблюдать за положением рычагов автоматов и индикацией
• Тип крышки: с вырезами - упрощает доступ к клеммам и проводам при обслуживании
• Климатическое исполнение: УХЛ3 - работает при температуре от –15 C до +60 C, подходит для помещений с невысокой влажностью
• Гарантийный срок: 60 месяцев - 5 лет на весь корпус и комплектующие
• DIN-рейка: есть - предустановленная металлическая рейка для фиксации модулей
• Цвет: белый - соответствует стандартному цвету для внутрипомещенческого оборудования

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-45 IP41 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60947. Монтаж осуществляется методом открытой установки - крепится на стену с помощью шурупов через кронштейны на задней стенке корпуса. Для точного расположения рекомендуется использовать уровень. Кабели заводятся через восемь подготовленных отверстий (по 4 сверху и снизу), которые можно расширить при необходимости. Отсутствие глубины установки (0 мм) означает, что щит полностью выступает от стены - не требует ниш или углублений.

Безопасность и стандарты

Щит распределительный навесной ЩРН-П-45 IP41 соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования) и ГОСТ Р 50030.2. Произведён из самозатухающего ABS-пластика, не распространяет пламя. Прозрачная дверца снижает риск случайного включения при работе с оборудованием. Наличие DIN-рейки гарантирует надёжную фиксацию модулей даже при вибрациях.

Преимущества

• Прозрачная дверца с смотровым окном - позволяет контролировать состояние автоматов без вскрытия
• Высокая плотность модулей (45) - оптимальна для сложных схем с множеством защит
• Восьмикратный ввод кабеля - гибкость в организации входящих и выходящих линий
• Ударопрочный ABS-пластик - долговечность и безопасность при эксплуатации
• Вертикальное открывание дверцы - удобство при установке рядом со стенами или другими щитами
• Долгая гарантия (5 лет) - подтверждает качество материалов и сборки

Ограничения применения

• Не применяется во влажных, сырых или наружных условиях - степень защиты IP41 недостаточна для попадания брызг или пыли
• Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты
• Не имеет встроенной системы вентиляции - при длительной нагрузке выше 80% от номинала возможен перегрев
• Некомплектный состав - требуется самостоятельная закупка модулей, клемм, изоляционных элементов и крепежа
• Не рассчитан на монтаж в стенах - только навесной способ установки

Примеры использования

• Распределительный щит в квартире - управление освещением, розетками, кондиционером и бытовой техникой
• Административное здание - группировка автоматов по этажам или отделам
• Магазин или кафе - питание холодильного оборудования, световой рекламы, POS-терминалов
• Производственный участок - локальное распределение питания для маломощных станков и автоматики

Практические советы

• Перед монтажом проверьте, чтобы все модули поместились в 45 мест - учтите ширину каждого устройства (например, двухполюсный УЗО занимает 2 модуля)
• Используйте кабельные вставки или муфты в отверстиях для защиты изоляции от острых краёв
• При использовании в холодных помещениях (ближе к –15 C) избегайте частых включений - пластик становится менее эластичным
• Не используйте щит как основной вводной - он не имеет встроенного рубильника или счетчика; нужен внешний вводной автомат
• При замене модулей отключайте питание - даже при отключенном автомате на шине может сохраняться напряжение
• Для лучшей терморегуляции оставляйте свободное пространство вокруг щита - не закрывайте его мебелью или декоративными панелями
