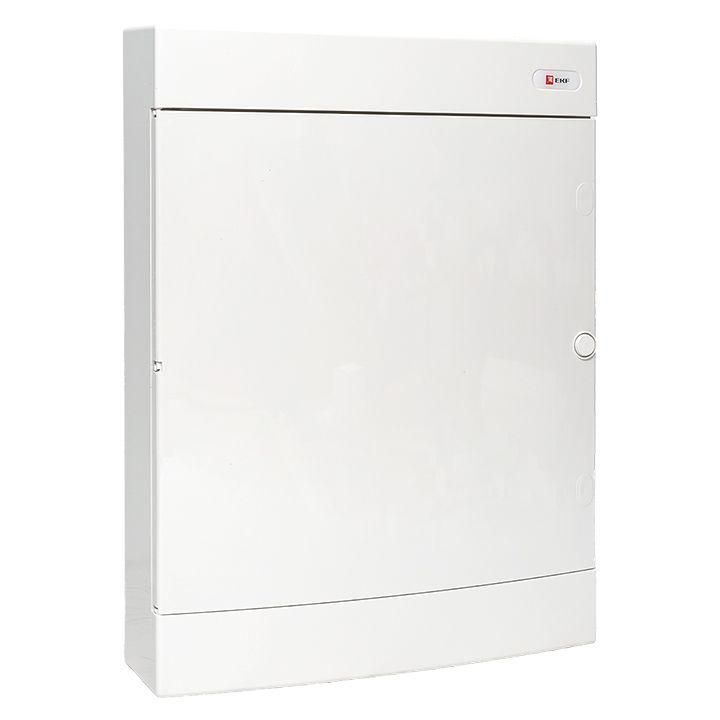

Щит слаботочный навесной "Unix" белая дверь 3 габарит увеличенный IP40 EKF PROxima | ux-3m-nw-xl

Щит слаботочный навесной Unix белая дверь 3 габарит увеличенный IP40/IP41 от EKF - компактный корпус из прочного пластика для организации слаботочных систем и распределительных щитов с DIN-рейками. Артикул ux-3m-nw-xl рассчитан на 54 модуля и подходит для монтажа на стену в помещениях с нормальной влажностью.

Назначение и область применения

Щит слаботочный навесной Unix белая дверь 3 габарит увеличенный IP40/IP41 предназначен для установки оборудования низкого напряжения: маршрутизаторов, патч-панелей, видеорегистраторов, интеркомов, систем домофона, антенных разветвителей и других устройств слаботочной сети. Также можно использовать для сборки силовых распределительных щитов с автоматическими выключателями и УЗО, установленными на DIN-рейках. Подходит для помещений жилых домов, офисов, учебных заведений и административных зданий.

Технические характеристики

• Общее количество модулей DIN: 54
• Количество рядов: 3 (по 18 модулей в каждом)
• Монтажная глубина: 102 мм - обеспечивает достаточный свободный объем для прокладки проводов и установки крупных модулей
• Материал корпуса:ABS-пластик - ударопрочный, не поддерживающий горение, с глянцевым белым покрытием
• Степень защиты: IP40 - защита от твердых предметов диаметром более 1 мм; не защищен от воды
• Наличие DIN-рейки: да - три стандартные рейки типа TS35/7,5
• Наличие монтажной панели: да - боковые и задние участки корпуса позволяют крепить устройства без DIN-крепления (например, роутеры, коммутаторы)
• Цвет: белый - сочетается с современным интерьером
• Гарантийный срок: 60 месяцев
• Способ монтажа: открытая установка на стену

Совместимость и монтаж

Щит слаботочный Unix совместим со всеми стандартными модулями DIN (Schneider, ABB, Legrand, IEK и другими). Монтаж выполняется на вертикальную поверхность с помощью четырех крепежных отверстий на задней стенке. Для фиксации используйте саморезы M4–M6 длиной 30–40 мм. Глубина 102 мм позволяет размещать даже крупные устройства, такие как серверы малой мощности или многоканальные контроллеры. Дверца открывается на петлях и имеет замок - доступ к оборудованию ограниченный, что повышает безопасность.

Безопасность и стандарты

Щит соответствует требованиям безопасности для электроустановок в помещениях с нормальными условиями эксплуатации. Степень защиты IP40 предотвращает попадание инструментов и крупных частиц внутрь, но не защищает от влаги - не применяйте в сырых помещениях, на улице или рядом с источниками воды. Материал корпуса - самозагасающий ABS-пластик, соответствует классу горючести V-0 по UL94.

Преимущества

• Увеличенный габарит - 54 модуля в трёх рядах обеспечивают высокую плотность компоновки без необходимости в нескольких шкафах
• Плоское основание - упрощает прокладку кабелей и снижает риск перегрева за счет равномерного распределения воздуха
• Интегрированные монтажные площадки - позволяют крепить устройства без DIN-крепления прямо на корпус
• Глянцевая белая дверца - эстетично смотрится в интерьере, легко моется
• Долгий гарантийный срок - 5 лет свидетельствуют о надежности материала и технологии производства

Ограничения применения

• Не допускается использование во влажных средах (ванна, баня, подвалы без осушения), так как степень защиты IP40 не предусматривает защиту от воды
• Не рекомендован для внешнего монтажа - материал не устойчив к УФ-лучам и температурным колебаниям ниже –10C
• Не предназначен для установки силового оборудования с высокой тепловыделением (например, частотники, большие преобразователи) - возможен перегрев из-за ограниченной теплоотдачи пластика
• Размеры корпуса требуют места для открывания дверцы - учтите минимальный радиус 120° при проектировании расположения

Примеры использования

• Аварийная сигнализация в офисном центре - все датчики, контроллеры и GSM-модули собраны в одном щите
• Система “умный дом” - роутер, сетевой диск, контроллер освещения и терморегуляторы размещены в одном корпусе
• Видеонаблюдение - NVR, PoE-коммутатор, UPS и патч-панель смонтированы в щите на этаже
• Школьный кабинет информатики - распределение сигналов Ethernet и телефонии через патч-панель и коммутаторы

Практические советы

• Перед монтажом проверьте соответствие посадочного размера - глубина 102 мм должна позволять свободно закрывать дверцу при установленных модулях
• Используйте кабельные каналы и хомутики - чтобы не перегружать монтажную плату и сохранить порядок
• Для слаботочных систем с высокой плотностью кабелей - оставляйте запас в 10–15% от максимальной нагрузки по модулям
• При использовании в общественных местах - выбирайте модели с замком, чтобы исключить несанкционированный доступ
• Не забудьте предусмотреть вентиляционные зазоры вокруг корпуса - особенно если установлены устройства с постоянной работой (роутеры, серверы)
