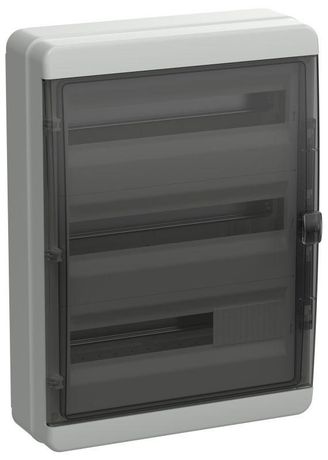

Корпус пластиковый навесной на 54 модулей КМПн-54 IP65 черная прозрачная дверь TEKFOR | TF5-KP72-N-54-65-K03-K02 IEK

Корпус пластиковый навесной КМПн-54 IP65 черный прозрачная дверь - это готовый распределительный щит серии TEKFOR от IEK, предназначенный для компактной и защищённой установки автоматических выключателей, УЗО и другого модульного оборудования в условиях повышенной запылённости и влажности.

Назначение и область применения

Корпус КМПн-54 IP65 используется для сборки распределительных щитов в средах с высоким уровнем пыли, влаги или перепадов температур. Подходит для монтажа в гаражах, производственных цехах, подвалах, автомойках, на складах и на улице. Благодаря степени защиты IP65, он обеспечивает надёжную герметичность даже при воздействии струй воды.

Технические характеристики

• Степень защиты: IP65 - полностью защищён от пыли и устойчив к водяным струям с любого направления;
• Ширина: 54 модуля - позволяет разместить до 54 стандартных модульных устройств (например, автоматические выключатели шириной 17,5 мм);
• Количество рядов: 3 - три вертикальных ряда для удобного расположения аппаратов;
• Материал корпуса: ABS-пластик и поликарбонат - ударопрочные, устойчивые к химическим веществам и старению материалы;
• Способ монтажа: навесной - крепится на стену с помощью кронштейнов или болтов;
• Наличие DIN-рейки: да - встроена металлическая DIN-рейка стандарта EN 60715 для фиксации модульных устройств;
• Наличие монтажной панели: да - внутренняя панель для крепления проводов и кабелей;
• Тип крышки: закрытого типа - плотно закрывается, предотвращает доступ посторонних предметов;
• Наличие прозрачной двери: да - позволяет контролировать состояние аппаратов без вскрытия щита;
• Наличие замка: да - одноключевой замок для защиты от несанкционированного доступа;
• Цвет корпуса: серый; цвет двери: прозрачный.

Совместимость и монтаж

Корпус КМПн-54 IP65 совместим со всеми типами модульного оборудования, соответствующего стандарту DIN 43880. Для монтажа используйте стандартные крепёжные отверстия на задней стенке. Установите щит на ровную поверхность, соблюдая зазор минимум 5 см вокруг для теплоотвода. Прозрачная дверь открывается на петлях - не требует демонтажа при обслуживании. DIN-рейка уже установленна, достаточно зафиксировать устройства на ней. Кабели заводятся через входные отверстия в нижней и боковой частях корпуса - они закрываются заглушками.

Безопасность и стандарты

Корпус изготовлен в соответствии с требованиями IEC 62208 и ГОСТ Р МЭК 62208. Серия TEKFOR прошла испытания на механическую прочность, термостойкость и герметичность. Соответствие IP65 гарантирует безопасную работу в условиях, где обычные щиты выходят из строя из-за влаги или пыли.

Преимущества

• Высокая степень защиты IP65 - идеально для сложных условий эксплуатации;
• Прозрачная дверь - возможность визуального контроля без открытия щита;
• Удобная трёхрядная компоновка - оптимальное использование пространства;
• Прочность материалов ABS + поликарбонат - долгий срок службы без деформаций;
• Встроенный замок - повышает уровень безопасности объекта;
• Готовая монтажная система - снижает время сборки щита.

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - не имеет взрывозащиты;
• Работает при температуре от -25C до +50C - не рекомендован для экстремальных холодов ниже -30C;
• Не рассчитан на постоянное погружение в воду - IP65 не равно IP67/68;
• Максимальная нагрузка на DIN-рейку - не более 10–12 кг; превышение может вызвать деформацию.

Примеры использования

• Распределительный щит на автосервисе - защита от масла, воды и пыли;
• Щит освещения в подвале жилого дома - устойчив к сырости;
• Автоматизация конвейера на заводе - надёжная работа в условиях вибраций и пыли;
• Уличный щит управления насосной станцией - выдерживает дождь и перепады температур.

Практические советы

• Перед монтажом проверьте, что посадочный размер корпуса (54 модуля) соответствует количеству планируемых устройств - не забудьте учесть места для перемычек и клеммников;
• Используйте кабельные вводы с уплотнителями - особенно важны при установке на улице;
• При использовании в сыром помещении проложите дополнительную гидроизоляцию между корпусом и стеной;
• Не затягивайте болты крепления слишком сильно - пластик может треснуть;
• При необходимости замены двери - она снимается без демонтажа всего корпуса;
• Артикул tf5-kp72-n-54-65-k03-k02 - точный идентификатор для заказа запчастей или аналогов.
