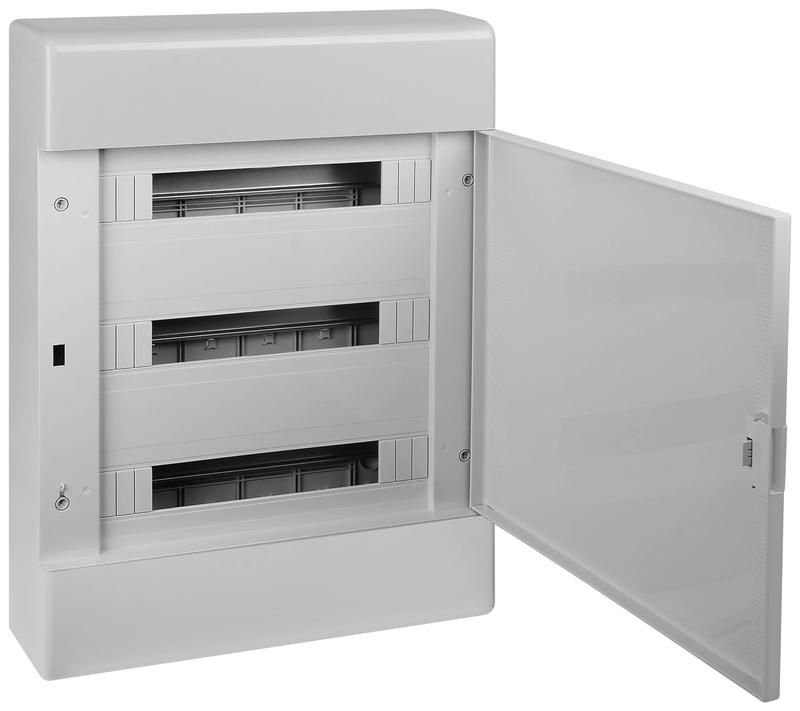

Щиток Тусо открытая проводка на 54 модуля 648х468х116мм (сер. с непрозр. дверцей) Ruvinil 68054С TYCO

Щит распределительный навесной открытого типа на 54 модуля с непрозрачной дверцей серый IP41 (ЩРн-П-54, Тусо) - это надёжная основа для сборки электрощита в условиях открытой проводки. Подходит для установки автоматических выключателей, УЗО, счётчиков и других модульных устройств в бытовых, промышленных и коммерческих объектах. Бренд Ruvinil и артикул 68054с указывают на продукцию из серии Тусо, ориентированную на повседневную эксплуатацию.

Назначение и область применения

Щит распределительный навесной открытого типа на 54 модуля с непрозрачной дверцей серый IP41 (ЩРн-П-54, Тусо) предназначен для внутреннего монтажа модульного оборудования: автоматов, УЗО, реле напряжения, счётчиков электроэнергии. Применяется там, где требуется доступ к щиту без необходимости герметичной защиты - в жилых домах, офисах, складах, магазинах и производственных цехах. Открытый тип монтажа позволяет устанавливать щит прямо на стену, без устройства ниш или коробов.

Технические характеристики

• Количество модулей: 54 (стандарт 17,5 мм на один модуль)
• Габариты корпуса: 648×468×116 мм (Ш×В×Г)
• Степень защиты: IP41 - защита от твёрдых предметов больше 1 мм и вертикально падающих капель воды
• Цвет корпуса: серый
• Тип дверцы: непрозрачная, металлическая, с замком
• Материал корпуса: сталь с порошковым покрытием
• Тип крепления: навесной, на анкера или саморезы
• Серия: Тусо

Совместимость и монтаж

Щит распределительный навесной открытого типа на 54 модуля с непрозрачной дверцей серый IP41 (ЩРн-П-54, Тусо) совместим со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется на ровную поверхность - бетон, кирпич, гипсокартон (с использованием подходящих дюбелей). Для фиксации предусмотрены четыре точки крепления на задней стенке. Перед установкой проверьте, что глубина корпуса (116 мм) обеспечивает свободный проход кабелей и не перекрывает расположенные за щитом элементы. Напряжение питания до 400 В переменного тока, частота 50 Гц.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных щитов. Непрозрачная дверца предотвращает случайное прикосновение к токоведущим частям при закрытом положении. Клеммы внутри щита должны быть изолированы после монтажа. Не предназначено для установки во влажных зонах (ванна, баня, улица) - степень защиты IP41 недостаточна для воздействия брызг или конденсата.

Преимущества

• Увеличенная вместимость - 54 модуля позволяют собрать сложную систему защиты и учёта без дублирования щитов
• Жесткий металлический корпус обеспечивает механическую прочность и долгий срок службы
• Непрозрачная дверца снижает риск визуального контроля схемы посторонними лицами
• Серия Тусо от Ruvinil - оптимальное сочетание цены и базовой надёжности для массового применения

Ограничения применения

• Не использовать в местах с постоянным попаданием воды, высокой влажностью или агрессивной средой (например, в цехах с химическими испарениями)
• IP41 не гарантирует защиту от пыли в больших количествах - не рекомендован для сыпучих производств
• Нельзя применять как наружный щит - отсутствует защита от осадков и температурных перепадов
• Не подходит для помещений с требованием IP54 и выше

Примеры использования

• Электрощит в квартире - распределение нагрузки по комнатам с УЗО и автоматами
• Административное здание - группировка счётчиков и автоматов по этажам
• Складское помещение - питание светильников, розеток и вентиляторов
• Производственный участок - управление маломощными станками и насосами

Практические советы

• Перед монтажом рассчитайте суммарную ширину всех модулей - 54 модуля = 945 мм, но корпус имеет 648 мм высоты; используйте двухъярусную компоновку
• Учитывайте посадочные размеры: ширина корпуса 648 мм - выбирайте место, где есть минимум 700 мм свободного пространства
• Подключайте нулевые и заземляющие шины через отдельные рейки - не экономьте на них
• Проверяйте соответствие толщины стенки и глубины кабельных вводов - 116 мм - чтобы кабели не перегибались
• Для удобства обслуживания оставляйте запас модулей (не более 80% занятости)
